3.3 微波与激光载荷

3.3 微波与激光载荷

本节摘要：微波与激光载荷自带"照明"，把遥感的观测域扩展到夜间与云下：SAR 以侧视与合成孔径原理实现全天时成像并量出毫米级形变，激光雷达直接测距拿到地表三维，被动微波辐射计则从微波噪声里读出土壤水分。本节建立三类载荷的物理图像与能力边界。

微波不怕云，激光不怕夜

光学载荷的软肋在前面已经反复出现：怕云、怕夜。微波与激光载荷的共同解法是自己带光源——主动发射电磁信号、接收回波成像，因此昼夜都能工作；微波波长长（厘米至米级），云雨粒子远小于波长，几乎不构成障碍，这就是"全天时全天候"的本钱。两类载荷的分工再细一分：SAR 面状成像、适合大范围制图与形变测量；激光雷达点状测距、适合三维结构与高精度高程；被动微波辐射计不发射信号、只听地表自身微弱的微波噪声，幅面极大而分辨率极粗，是土壤水分与海冰等全球产品的独门来源。

SAR 的物理图像值得单独讲清，因为它是"用几何换能力"的典范。雷达天线侧着向飞行方向旁侧发射微波脉冲，回波按距离先后返回，据此分辨垂直飞行方向的位置；沿飞行方向的分辨则靠孔径合成——卫星飞过一段几百米到上公里的路径，把这段路径上发射的脉冲序列当作一根超长"虚拟天线"处理，方位分辨率由路径长度而非真实天线尺寸决定，所以叫合成孔径。这套机制的收获是：小天线也能做出米级分辨率的成像；代价是成像几何变成侧视距离投影，山地地形会被折叠、拉伸甚至遮挡（叠掩、透视收缩、阴影三大畸变），影像还布满相干斑点噪声。读 SAR 影像与读光学影像是两套视觉习惯：光滑水面与背坡是暗的，金属结构、粗糙地面与植被常是亮的，城市在 SAR 里亮得晃眼。

**干涉测量（InSAR）**把 SAR 从成像推进到测形变。同一卫星两次经过同一地区（或双星编队同飞），两次回波的相位差与两次成像间的距离变化成正比，经过相位解缠处理后，可以生成毫米至厘米级的地表形变场——城市地面沉降、活动断层蠕动、冰川流动、火山鼓包，都逃不过它的视线。它对"缓慢、连续、大面积"的形变场景几乎无解可击，但对快速变形（同震错动的瞬间）需要特殊处理，植被茂密区的相位失相干也会让结果失效。

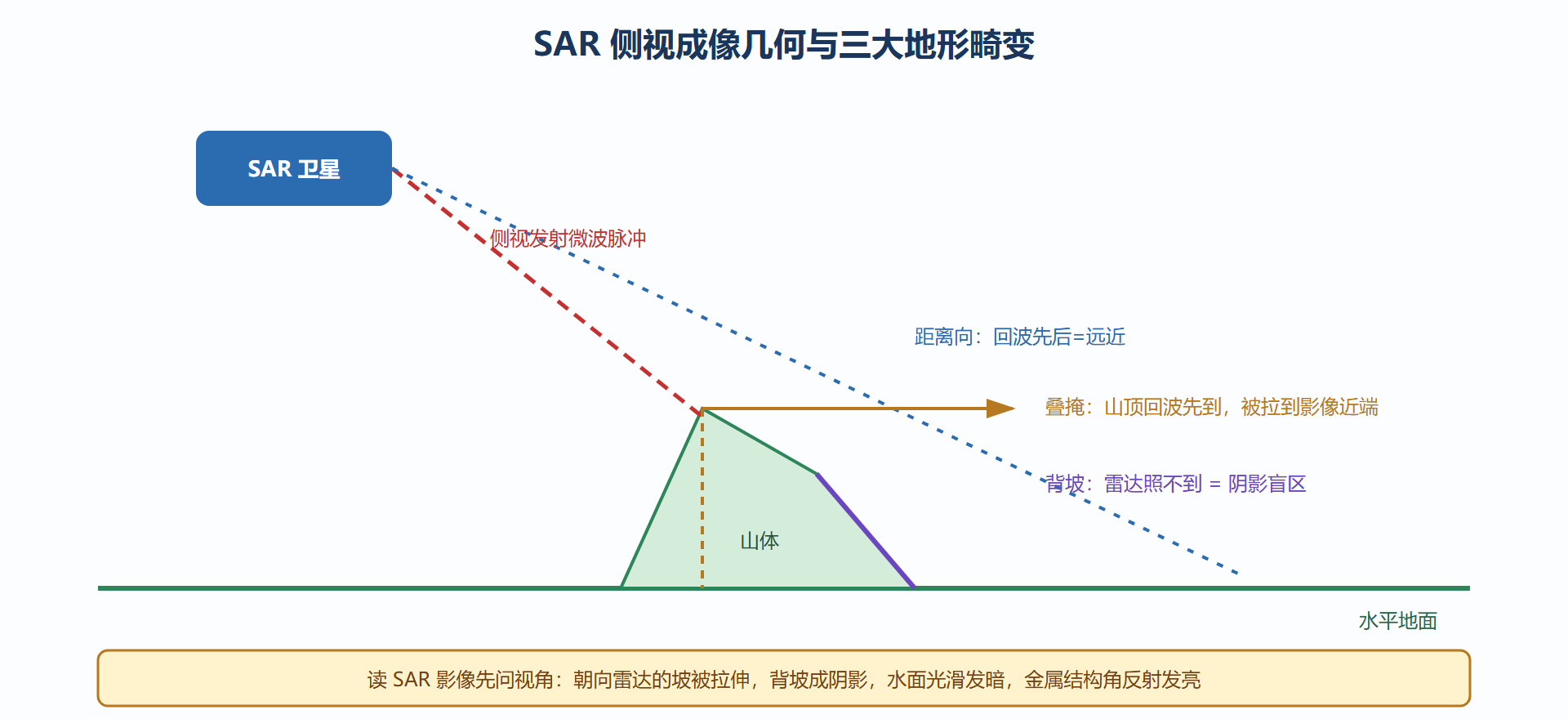

图 3-3：SAR 侧视成像几何与地形畸变

激光雷达与被动微波辐射计

**激光雷达（LiDAR）**的工作方式最直白：向地面发射激光脉冲，记录光子往返时间，乘以光速除以二就是距离，配合 GNSS 与惯性导航把每个点钉进三维坐标。机载激光雷达是高精度地形测量的王牌——激光能从植被缝隙穿到林下地面，同时记录冠层与地面两次回波，于是森林高度、冠层体积、真实地形可以一并算出，这是光学立体像对在密林区做不到的；星载激光雷达则以打点采样方式工作，沿轨道每隔几十米取一个光斑，专门用于全球森林冠层高度与冰盖高程的抽样测量。点云数据的处理自成体系：去噪、地面点滤波、构建数字高程模型，第 7 章讲多源融合时会把它与光学影像配准拼装。

被动微波辐射计反着来：不发射任何信号，只安静地接收地表自身的微波热辐射。它的物理钩子是——地物微波发射率与介电常数强相关，而介电常数主要由含水量决定，于是辐射计亮温里就藏着土壤水分的信息。它的极端优缺点来自同一个几何事实：波长长，天线口径有限，分辨率只能做到几十公里，但覆盖每天扫全球。所以它不适合画图，适合做全球尺度的日频产品：土壤水分、海冰范围、积雪水当量、洪泛区大尺度监测，全球气候变化数据集里有它默默的一席。

常见问答与选型对照

问：SAR 影像为什么看起来"颗粒"那么重？ 那是相干斑：雷达相干成像的固有现象，分辨率内众多散射体的随机干涉造成灰度起伏。多视处理、滤波可以压制一部分，但无法根除；解译 SAR 要练"看结构不看灰度"的眼睛。

问：InSAR 的毫米级精度有什么使用前提？ 两期成像的几何与时间条件要苛刻地一致——失相干（地表剧变、植被生长、几何差异过大）会让相位失去意义；大气的水汽延迟也会混进形变信号，长时序 InSAR 正是用几十景数据统计剔除此类干扰。

问：机载激光雷达贵在哪？ 贵在设备与作业：高频激光器、高精度惯性导航、专业航飞，都是重资产；但它拿到的林下地面与冠层高度是别的方式给不了的。林业与电力巡线项目把它当"一次性精确底账"来采购，性价比反而高。

选型口诀照旧：按任务缺的那一维找补。缺全天时找 SAR，缺三维找激光，缺全球水分找辐射计——它们与光学拼起来，才是完整装备表。要点回顾：主动微波昼夜穿云工作，SAR 的方位分辨率来自合成孔径而非真实天线；侧视几何带来叠掩与阴影，SAR 解译要换视觉习惯；InSAR 用相位差测毫米级形变，怕失相干怕快速变形；激光雷达直接测距，密林下也能拿到地面高程；被动微波以极粗分辨率换全球日频水分观测。下一节把装备指标放上天平——四个分辨率的权衡。

附：SAR 入门速记卡

SAR 解译速记五条。一、亮暗看几何：朝向雷达的坡亮、背坡暗，水面平滑暗、粗糙地面亮、金属角反射器最亮。二、极化带信息：同极化看结构、交叉极化看植被，双极化组合是农业与植被任务的标准配置。三、时序辨变化：单景难断，多期叠加看"持续变化"才有把握。四、入射角选地形：山地用大入射角避叠掩，平静区用小入射角强回波。五、斑点靠多视：滤波可以缓和，别指望根除，解译靠结构语言。配套一个学习路线：先用光学影像配 SAR 影像做同一地区的目视对照训练（对照是最快的入门法），再上手极化分解与时序 InSAR 的专题工具——按这条线走，SAR 的门槛大约几周就能迈过，剩下的深水区留给项目实战。

附：雷达数据的第一课

很多光学背景的同行第一次打开 SAR 影像都有一瞬间的不适应——灰度逻辑完全不同。给你一张"第一课"清单：水面在 C 波段通常是暗块，但大风天水面起皱会变亮，别把风浪当船只；城市街区亮得像撒了荧光粉，是建筑与地面构成的角反射效应，不是火灾；农田的纹理差异反映的是冠层结构与含水量、垄向，作物越长越"粗糙"；山体迎坡亮背坡黑，明暗交界线大致是山脊线。建议初学者做一个对照练习：同一地区同月的光学与 SAR 影像并排打开，逐个地物对照读一遍，把"光学里是这样、雷达里是那样"的对应关系亲手记满一页纸——这份笔记的价值超过任何教材的同章节，因为它是你自己踩出来的地图。
