把多期影像对齐：配准的误差经济学
变化检测的精度往往不由算法决定，而由配准决定——这是预处理车间最值钱的经验。两期影像若存在半个像元的错位，道路边缘、田埂、建筑物轮廓这些高对比边界上就会出现成排的"伪变化"，其规模足以淹没真实的灾害损毁或违建图斑。误差经济学因此有一条硬预算：配准均方根误差应小于目标变化尺度的五分之一——想检测一个像元以上的变化，配准就得做到零点二像元以内。工程手段按成本递进：有严格轨道模型的影像可直接按模型对齐，通常已有半个像元内的底子；同传感器影像用相位相关（互相关的傅里叶实现）估计整体偏移再平移，稳健高效；跨传感器、存在局部扭曲时，则需要密集特征点加局部三角网校正，把扭曲"就地消化"。验证配准质量的办法朴素有效：叠加两期影像做假彩色交替闪烁，肉眼扫一遍高对比地物是否"稳如一景"。
# 配准误差对变化检测的影响估算（误差预算演算） import math def pseudo_change(rms_px, edge_contrast=0.8): # 经验估算：rms 越大、边界对比越强，边界像元被误判为变化的比例越高 return min(1.0, 2 * rms_px * edge_contrast) # 平滑近似 for rms in (0.1, 0.2, 0.5, 1.0): print(f"配准 RMS={rms:.1f} 像元 -> 边界伪变化比例约 {pseudo_change(rms)*100:.0f}%") # RMS 0.5 像元时边界近半误报；这就是"五分之一预算"的来历
镶嵌、匀色与裁剪：从景到图幅
单景影像像拼图碎片，区域业务需要整幅图。镶嵌把多景拼起来，难点不在拼接而在接缝：相邻两景若成像日期不同，光照与物候差异会在接缝两侧形成颜色断层。工程顺序是先匀色再拼接——以重叠区统计为依据，把各景的色调、亮度匹配到统一基准（直方图匹配是标准做法），再沿接缝线裁开拼接；接缝线自动选在低对比区域（避开建筑物与水体），比简单直线裁切的自然得多。裁剪按行政边界或任务区框出交付范围，同时把坐标系统一到交付标准（国内业务常用投影坐标系并注明基准），元数据里记录镶嵌所用各景的成像日期与定标版本——这行元数据在日后追溯"图幅西缘为什么物候不同"时就是案底。
一次实战走查：给某农业县制作耕作季底图。原料八景十米分辨率影像，分三个批次成像；第一步按批次匀色，重叠区统计发现批次间整体亮度差约十二个灰阶；第二步沿县域边界裁剪并拼接，接缝线绕开两处水库与城区；第三步质量抽检发现西缘一景含云量超过两成，决定该景降级为"参考可用"，改调相邻后一日期的备用景替换。三步走完，底图交付并附上一页"可用范围说明"——哪些区域是主日期、哪些是替补日期、哪些区域云量超限需慎重使用。业务用户拿到手的不是一版无懈可击的图，而是一版边界清楚、诚实标注的图，这才是预处理车间的交付标准。

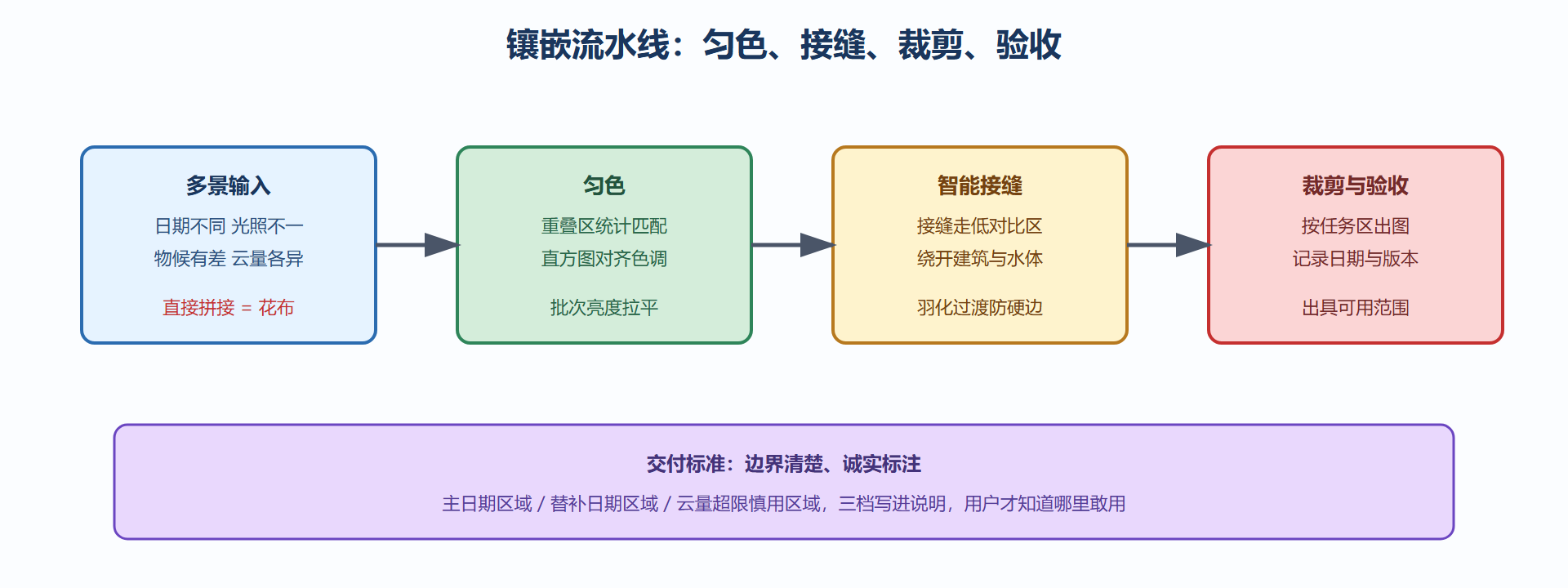

图 4-3：从多景影像到区域底图的工序流水
质量评估：给数据出一份体检报告
预处理车间的最后一道工序是质量评估，把一批数据"能用在哪"说清楚。核心指标五项：云量与云影覆盖率（按区域分档统计，光学数据的生死线）；条带与坏线（探测器故障痕迹，修复只能插值、超限只能弃用）；定标时效（定标参数版本是否覆盖成像日期）；几何精度（控制点残差与配准 RMS 的实际测量值）；饱和与信噪比（亮目标是否饱和、暗端噪声是否淹没弱信号）。评估产出是一页说明书加一套掩膜：哪些区域全指标合格可做定量分析，哪些只够目视参考，哪些直接排除。这份文档在业务上的价值远超其篇幅——第 8 章行业交付里，"数据可用范围说明书"通常是验收材料的第一页，也是争议发生时的第一证据。
要点回顾：配准误差是变化检测的隐形天花板，RMS 应压到目标变化尺度的五分之一以内，交替闪烁目检是最快的验收法；镶嵌先匀色后拼接，接缝线绕开高对比地物，元数据记录各景日期与定标版本；质量评估按云量、条带、定标时效、几何精度、信噪比五项出具"可用范围说明书"，让下游知道哪里敢用、哪里慎用、哪里别用。至此预处理车间交付完毕——干净、对齐、诚实标注的地表反射率产品，正式交给下一章的解译与提取。
常见问答
问：匀色会把真实的光谱差异抹掉吗？ 会，这正是它的代价。匀色是为制图目视服务的，改动了各景的绝对辐射量；需要在镶嵌图上做定量的区域（比如跨景的植被指数对比），要么用未经匀色的反射率数据重做，要么把匀色系数反向还原。两版底图各管各的用途，是成熟团队的常规做法。
问：接缝羽化宽度取多少合适？ 经验区间是数个到数十个像元，视地物破碎程度调整：城区细碎地物用窄羽化避免重影，开阔农田用宽羽化过渡更自然。羽化不是越宽越好——宽羽化区内像元是两景的混合值，定量同样不可信，元数据里要标注羽化带宽。
问：质量评估发现某景云量超标，直接扔掉吗？ 别急着扔，先看任务敏感区：云盖在任务无关区域，可降级使用；盖在关键区，才启动替补景或改期。质量评估的价值不是"合格与报废"二选一，而是给每一景出具精确到区域的可用说明——数据的每一块都能物尽其用。
附：交付验收速记卡
验收速记五条。一、配准看边界：假彩色叠加扫高对比地物，稳则过、晕则返。二、镶嵌看接缝：接缝走低对比区，羽化带宽记档，跨景定量区禁用匀色数据。三、元数据对齐：每景的日期、定标版本、处理级别、云量四项进元数据，缺项不交付。四、说明书三档：可用区、慎用区、禁用区，写清楚比写客气重要。五、抽检留痕：随机抽若干区域截图存证，验收结论可追溯。最后补一句给团队负责人的话：预处理是典型的"做得好没人看见、做坏了满盘皆输"的工序，把这五条做成流水线的出厂检查，团队的口碑就立住了。
延伸：自动化流水线的三道保险
预处理一旦规模化，就必须自动化，而自动化流水线最怕"静默出错"。三道保险值得写进任何一条流水线。第一道，输入断言：分辨率、波段数、数据类型、有效范围，不符预期直接终止并告警，绝不带病处理。第二道，过程指标闸门：控制点残差、配准 RMS、云量统计每个环节产出数值指标，超阈值自动降级或拦截——指标就是流水线的神经。第三道，抽样人审：每批按比例随机抽产出影像人工目检，人审结果回流更新阈值。三道保险的共同哲学是"让坏数据大声失败，而不是安静地流向下游"。配合一条运维习惯：流水线的每次参数变更都要留版本与变更原因，三个月后回看"为什么那时候的图发绿"，答案多半在变更日志里。
