21.1GLFW多线程渲染

21.1 GLFW多线程渲染

CLion项目文件位于 samples\multithread_render\glfw_multithread
​

整个引擎是基于GLFW的，首先要考虑的就是GLFW是否支持多线程渲染。

在谷歌一番后，找到了相关的答案。

GLFW包括了OpenGL图形库与操作系统的一些处理，操作系统的处理一般在主线程中，例如Window的窗口创建与消息循环，而OpenGL并没有限定在哪个线程进行处理。

所以本书中的多线程渲染方案是：主线程跑逻辑代码，另创建渲染线程跑OpenGL。

本小节就是来测试GLFW如何实现这种多线程渲染方案，用最简单的三角形项目。

1. 主线程

主线程里主要干这些事情：

1. 创建Window
2. 处理逻辑

//file:main.cpp

#include <stdlib.h>
#include <stdio.h>
#define GLFW_INCLUDE_NONE
#include <GLFW/glfw3.h>
#include "renderer.h"

static void error_callback(int error, const char* description) {
    fprintf(stderr, "GLFW Error: %s\n", description);
}

int main(void) {
    //设置错误回调
    glfwSetErrorCallback(error_callback);

    if (!glfwInit())
        exit(EXIT_FAILURE);

    glfwWindowHint(GLFW_CONTEXT_VERSION_MAJOR, 2);
    glfwWindowHint(GLFW_CONTEXT_VERSION_MINOR, 0);

    //创建窗口
    GLFWwindow* window = glfwCreateWindow(960, 640, "Simple example", NULL, NULL);
    if (!window)
    {
        glfwTerminate();
        exit(EXIT_FAILURE);
    }

    Renderer* render=new Renderer(window);

    while (!glfwWindowShouldClose(window))
    {
        //非渲染相关的API，例如处理系统事件，就放到主线程中。
        glfwPollEvents();
    }

    delete render;

    glfwDestroyWindow(window);
    glfwTerminate();
    exit(EXIT_SUCCESS);
}
​

代码中，创建Window之后，实例化了Renderer对象，并传入了window，Renderer就管理着渲染线程。

glfwInit glfwCreateWindow glfwPollEvents 这些和操作系统消息循环相关的，就放在主线程。

2. 渲染线程

在创建Renderer实例时，就会创建一个渲染线程，渲染线程立即启动，并开始编译Shader、渲染三角形。

简单说就是把原来在主线程中渲染三角形的代码，挪到了渲染线程中执行。

//file:renderer.cpp

#include "renderer.h"
#include <iostream>
#include <glm/glm.hpp>
#include <glm/gtc/matrix_transform.hpp>
#include <glm/gtx/transform2.hpp>
#include <glm/gtx/euler_angles.hpp>

#include "VertexData.h"
#include "ShaderSource.h"

Renderer::Renderer(GLFWwindow *window):window_(window) {
    render_thread_ = std::thread(&Renderer::RenderMain, this);//创建渲染线程，并指定渲染函数入口。
    render_thread_.detach();
}

Renderer::~Renderer() {
    if (render_thread_.joinable()) {
        render_thread_.join();//等待渲染线程结束
    }
}

GLuint vertex_shader, fragment_shader, program;
GLint vpos_location, vcol_location;
GLuint vbo_pos,vbo_color, vao;


/// 编译、链接Shader
void compile_shader()
{
    //创建顶点Shader
    vertex_shader = glCreateShader(GL_VERTEX_SHADER);
    //指定Shader源码
    glShaderSource(vertex_shader, 1, &vertex_shader_text, NULL);
    //编译Shader
    glCompileShader(vertex_shader);
    //获取编译结果
    GLint compile_status=GL_FALSE;
    glGetShaderiv(vertex_shader, GL_COMPILE_STATUS, &compile_status);
    if (compile_status == GL_FALSE)
    {
        GLchar message[256];
        glGetShaderInfoLog(vertex_shader, sizeof(message), 0, message);
        std::cout<<"compile vs error:"<<message<<std::endl;
    }

    //创建片段Shader
    fragment_shader = glCreateShader(GL_FRAGMENT_SHADER);
    //指定Shader源码
    glShaderSource(fragment_shader, 1, &fragment_shader_text, NULL);
    //编译Shader
    glCompileShader(fragment_shader);
    //获取编译结果
    compile_status=GL_FALSE;
    glGetShaderiv(fragment_shader, GL_COMPILE_STATUS, &compile_status);
    if (compile_status == GL_FALSE)
    {
        GLchar message[256];
        glGetShaderInfoLog(fragment_shader, sizeof(message), 0, message);
        std::cout<<"compile fs error:"<<message<<std::endl;
    }


    //创建GPU程序
    program = glCreateProgram();
    //附加Shader
    glAttachShader(program, vertex_shader);
    glAttachShader(program, fragment_shader);
    //Link
    glLinkProgram(program);
    //获取编译结果
    GLint link_status=GL_FALSE;
    glGetProgramiv(program, GL_LINK_STATUS, &link_status);
    if (link_status == GL_FALSE)
    {
        GLchar message[256];
        glGetProgramInfoLog(program, sizeof(message), 0, message);
        std::cout<<"link error:"<<message<<std::endl;
    }
}


/// 创建缓冲区
void create_buffer(){
    glGenVertexArrays(1, &vao);
    glGenBuffers(1, &vbo_pos);
    glGenBuffers(1, &vbo_color);

    glBindVertexArray(vao);
    glBindBuffer(GL_ARRAY_BUFFER, vbo_pos);
    glBufferData(GL_ARRAY_BUFFER, sizeof(kPositions), kPositions, GL_STATIC_DRAW);
    glVertexAttribPointer(vpos_location, 3, GL_FLOAT, false, sizeof(glm::vec3), (void*)0);
    glEnableVertexAttribArray(vpos_location);//启用顶点Shader属性(a_pos)，指定与顶点坐标数据进行关联

    glBindBuffer(GL_ARRAY_BUFFER, vbo_color);
    glBufferData(GL_ARRAY_BUFFER, sizeof(kColors), kColors, GL_STATIC_DRAW);
    glVertexAttribPointer(vcol_location, 3, GL_FLOAT, false, sizeof(glm::vec4), (void*)0);
    glEnableVertexAttribArray(vcol_location);//启用顶点Shader属性(a_color)，指定与顶点颜色数据进行关联

    glBindBuffer(GL_ARRAY_BUFFER, 0);
    glBindVertexArray(0);
}

void Renderer::RenderMain() {
    //渲染相关的API调用需要放到渲染线程中。
    glfwMakeContextCurrent(window_);

    gladLoadGL(glfwGetProcAddress);
    glfwSwapInterval(1);

    compile_shader();

    //获取shader属性ID
    vpos_location = glGetAttribLocation(program, "a_pos");
    vcol_location = glGetAttribLocation(program, "a_color");

    create_buffer();

    while (!glfwWindowShouldClose(window_))
    {
        float ratio;
        int width, height;
        glm::mat4 model,view, projection, mvp;

        //获取画面宽高
        glfwGetFramebufferSize(window_, &width, &height);
        ratio = width / (float) height;

        glViewport(0, 0, width, height);

        glClear(GL_COLOR_BUFFER_BIT|GL_DEPTH_BUFFER_BIT);
        glClearColor(49.f/255,77.f/255,121.f/255,1.f);

        //指定GPU程序(就是指定顶点着色器、片段着色器)
        glUseProgram(program);
        {
            glBindVertexArray(vao);

            //上传顶点数据并进行绘制
            glDrawArrays(GL_TRIANGLES, 0, 3);
        }

        glfwSwapBuffers(window_);
    }
}
​

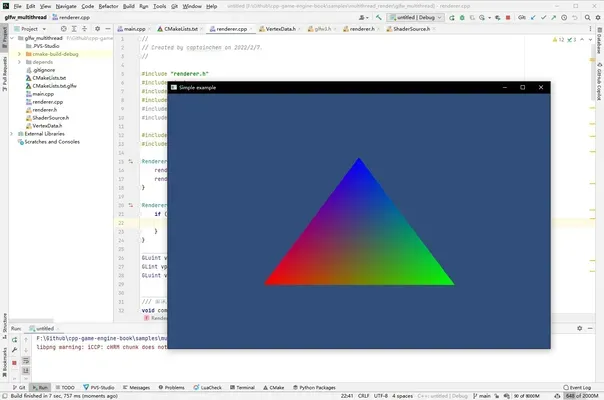

3. 测试

测试结果也与《3.1 画个三角形》一致。
