23.4 高光贴图

CLion项目文件位于 samples\classic_lighting\specular_map

这个飞机还是很奇怪的,它是一个木头飞机,但是却像是打了蜡一样,亮蹭蹭的。

再对比设计师设计的效果:

正确的是只有金属部分才有高光,木头部分是不能有高光的。

那怎么控制呢?

1. 顶点属性与高光贴图的抉择

我们往OpenGL里传入数据,有2种方式:

  1. 顶点数据
  2. 纹理

顶点数据里有个 顶点颜色 ,在前面章节,我们用顶点颜色来绘制出彩色的三角形。

//file:source/renderer/mesh_filter.h line:21 //顶点 struct Vertex{ glm::vec3 position_; glm::vec4 color_;//顶点颜色 glm::vec2 uv_; glm::vec3 normal_; };

但是从使用了纹理之后,顶点颜色就闲置了没有再使用,我们可以用顶点颜色来表示顶点是否计算高光。

对于要高光显示的区域,将顶点颜色指定为 (1,1,1)。

不需要高光的区域,将顶点颜色指定为 (0,0,0)。

原理上看起来没什么问题,但实际上是不太行的。

在【5.1 颜色和贴图】有类似的疑问,既然顶点有颜色,为什么还需要纹理贴图呢?p

缘由就是,顶点颜色是顶点属性,在顶点Shader中处理。

而最终我们在屏幕上看到的像素颜色,是在片段着色器中输出的。

6个顶点组成的正方形,铺满了100x100大小的屏幕。

只有正方形的4个角所在的顶点,才有顶点颜色数据,中间的都靠插值。

插值只能插出渐变色,是插不出一个圆圈、一个人的。

而高光的计算逻辑,就需要在这个100x100的屏幕块上,能精确的控制某一个像素,是否参与高光计算。

纹理就是专为每一个像素提供数据的。

所以目前都是使用高光贴图,来高精度地,控制模型的某一块是否参与高光计算。

项目用到的飞机模型是PBR的,从sketchfab下载过来带了颜色贴图和金属度贴图。

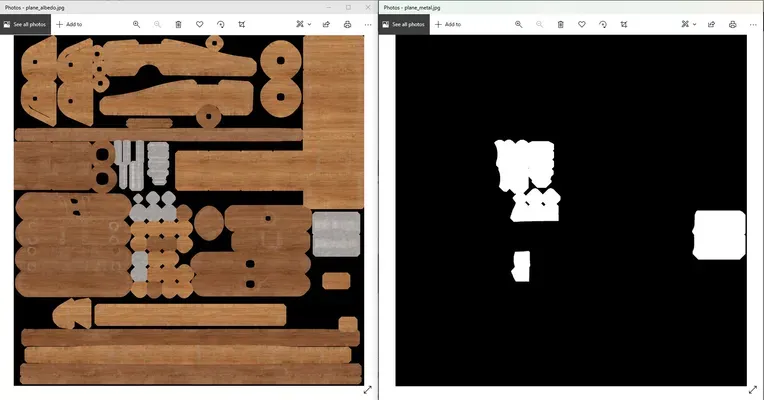

左边是颜色贴图,右边是金属度贴图。

金属是反光的,木头不反光,所以我们可以将金属度贴图,当做高光贴图来使用。

这里也可以看出,使用高光贴图的另一个好处就是:制作方便。

将颜色贴图复制一份,需要高光的地方涂白色,不需要的地方涂黑色,就完成了高光贴图的制作。

2. 使用高光贴图

上面介绍了这么久的高光贴图原理,使用就很简单了。

白色的地方,高光强度是1,表示需要计算高光。

黑色的地方,高光强度是0,表示不要计算高光。

2.1 从高光贴图获取高光强度

来看片段着色器的计算过程。

//file:data/shader/specular_map.frag #version 330 core uniform sampler2D u_diffuse_texture;//颜色纹理 uniform vec3 u_ambient_light_color;//环境光 uniform float u_ambient_light_intensity;//环境光强度 uniform vec3 u_light_pos; uniform vec3 u_light_color; uniform float u_light_intensity; uniform vec3 u_view_pos;//眼睛的位置 //uniform float u_specular_highlight_intensity;//镜面高光强度 uniform sampler2D u_specular_texture;//高光贴图 uniform float u_specular_highlight_shininess;//物体反光度,越高反光能力越强,高光点越小。 in vec4 v_color;//顶点色 in vec2 v_uv; in vec3 v_normal; in vec3 v_frag_pos; layout(location = 0) out vec4 o_fragColor; void main() { ...... //specular(镜面高光) vec3 reflect_dir=reflect(-light_dir,v_normal);//计算反射光的方向向量 vec3 view_dir=normalize(u_view_pos-v_frag_pos);//计算视线方向向量 float cos_value=max(dot(view_dir,reflect_dir),0.0);//计算反射光与视线的夹角cos值 float spec=pow(cos_value,u_specular_highlight_shininess);//用反光度做次方,计算得到高光值。 float specular_highlight_intensity = texture(u_specular_texture,v_uv).r;//从高光贴图中取镜面高光强度。1表示计算高光,0表示无高光。 vec3 specular_color = u_light_color * spec * specular_highlight_intensity * texture(u_diffuse_texture,v_uv).rgb; o_fragColor = vec4(ambient_color + diffuse_color + specular_color,1.0); }

取消了 u_specular_highlight_intensity 表示镜面高光强度的变量,现在改为从高光贴图中获取了。

float specular_highlight_intensity = texture(u_specular_texture,v_uv).r;//从高光贴图中取镜面高光强度。1表示最大高光,0表示无高光。

2.2 指定高光贴图

在材质文件中,指定高光贴图文件。

<!--data/material/basic_plane_specular_map.mat--> <material shader="shader/specular_map"> <texture name="u_diffuse_texture" image="images/plane_albedo.cpt"/> <texture name="u_specular_texture" image="images/plane_metal.cpt"/> </material>

3. 测试

可以看到木质的机身已经没有了高光效果,仅中间的金属还剩一点高光。

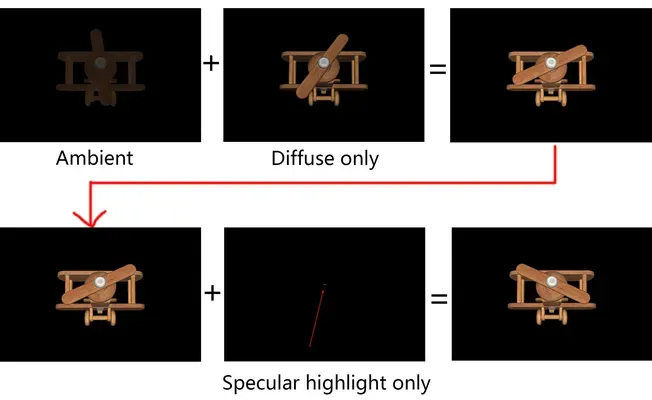

4. 效果拆解
