23.6UniformBufferObject

文档摘要

## 23.6 Uniform Buffer Object 你有没有和我一样，觉得很奇怪。 场景中只有一个相机，为什么每渲染一个物体，都需要上传一次MVP矩阵？ 作为静态变量不行吗？ 整个游戏场景中所有的模型，都是使用相同的环境光，为什么每一帧、绘制每个模型都要设置一次环境光参数？ 环境光参数作为静态变量不行吗？ 这一节，就来解决这个疑问。 Uniform的作用范围 在顶点着色器中，使用 修饰了MVP 3个矩阵。 GPU程序是并行的， 修饰的变量，表示在这一次绘制中，是唯一的、不变的。 但是它不是跨GPU程序的。 当这一次绘制完成后， 变量就无效了。 使用相同Shader，再绘制另一个物体，需要重新设置。 变量类似于C++的成员变量，类实例A 中的成员变量，不能作用到 类实例B。

23.6 Uniform Buffer Object

CLion项目文件位于 samples\classic_lighting\ubo
​

你有没有和我一样，觉得很奇怪。

场景中只有一个相机，为什么每渲染一个物体，都需要上传一次MVP矩阵？

u_view u_projection 作为静态变量不行吗？

//file:source/renderer/mesh_renderer.cpp line:123

void MeshRenderer::Render() {
    ......

    shader->Active();
    {
        ......

        //上传mvp矩阵
        RenderTaskProducer::ProduceRenderTaskSetUniformMatrix4fv(shader_program_handle, "u_model", false,model);
        RenderTaskProducer::ProduceRenderTaskSetUniformMatrix4fv(shader_program_handle, "u_view", false,view);
        RenderTaskProducer::ProduceRenderTaskSetUniformMatrix4fv(shader_program_handle, "u_projection", false,projection);

        //上传Texture
        ......
    }
}
​

整个游戏场景中所有的模型，都是使用相同的环境光，为什么每一帧、绘制每个模型都要设置一次环境光参数？

环境光参数作为静态变量不行吗？

Environment::Environment():
    ambient_color_(glm::vec3(1.0f, 1.0f, 1.0f)),ambient_color_intensity_(1.0f) {
}

void Environment::Update() {
    GameObject::Foreach([this](GameObject* game_object){
        if(game_object->active()==false){
            return;
        }
        MeshRenderer* mesh_renderer=game_object->GetComponent<MeshRenderer>();
        if(mesh_renderer== nullptr){
            return;
        }
        Material* material = mesh_renderer->material();
        material->SetUniform3f("u_ambient.light_color",ambient_color_);
        material->SetUniform1f("u_ambient.light_intensity",ambient_color_intensity_);
    });
}
​

这一节，就来解决这个疑问。

1. Uniform的作用范围

在顶点着色器中，使用 uniform 修饰了MVP 3个矩阵。

//file:data/shader/light_ubo.vert

#version 330 core

uniform mat4 u_model;
uniform mat4 u_view;
uniform mat4 u_projection;

......
​

GPU程序是并行的，uniform 修饰的变量，表示在这一次绘制中，是唯一的、不变的。

但是它不是跨GPU程序的。

当这一次绘制完成后，uniform变量就无效了。

使用相同Shader，再绘制另一个物体，需要重新设置。

uniform变量类似于C++的成员变量，类实例A 中的成员变量，不能作用到 类实例B。

在C++中，可以使用 static 变量，让它全局生效。

或者申请一块内存buffer，使用指针访问，只要不删除，那这块内存buffer也是全局生效的。

在OpenGL里，也可以申请这样一块Buffer，用来存储 uniform变量，它叫做 Uniform Buffer Object，简称UBO。

2 定义UBO结构

UBO是一个Buffer，它对应的结构在glsl中称之为 Uniform Block，例如下面代码：

layout (std140) uniform ExampleBlock
{
    float value;
    vec3  vector;
    mat4  matrix;
    float values[3];
    bool  boolean;
    int   integer;
};
​

将环境光、Light的Struct，存储到Uniform Block中。

//file:data/shader/light_ubo.frag line:5

struct Ambient{
    vec3  color;//环境光 alignment:12 offset:0
    float intensity;//环境光强度 alignment:4 offset:12
};

//环境光
layout(std140) uniform AmbientBlock {
    Ambient data;
}u_ambient;

struct Light {
    vec3  pos;//位置 alignment:12 offset:0
    vec3  color;//颜色 alignment:12 offset:16
    float intensity;//强度 alignment:4 offset:28
};

//灯光
layout(std140) uniform LightBlock {
    Light data;
}u_light;
​

3. 创建UBO

OpenGL创建Buffer的流程大致相同：

  1. glGenBuffers 创建Buffer
  2. glBindBuffer 绑定Buffer来使用
  3. glBufferData 上传数据到Buffer

创建VBO是使用这套流程，创建UBO也是这套流程。

使用Buffer的流程却有所不同，VBO使用流程如下：

  1. glBindBuffer 绑定Buffer来使用
  2. 将Buffer与Shader中的变量关联
  3. glDrawElements 绘制

而对于UBO，却不是这个流程。

OpenGL提供了一个中间件，叫 Binding Point，它是一个数组。

首先将Shader的变量与Binding Point 关联起来。

然后将UBO与Binding Point 对应起来。

当Shader访问一个Uniform Block里的变量时，先找到Uniform Block关联的 Binding Point，然后找到 Binding Point 对应的UBO。

在C++中将这个流程存储起来。

//file:source/render_device/uniform_buffer_object_manager.h line:13

/// Uniform Block <==> Binding Point <==> Uniform Buffer Object
class UniformBlockInstanceBindingInfo{
public:
    std::string uniform_block_instance_name_;
    std::string uniform_block_name_;
    unsigned short uniform_block_size_;
    unsigned int binding_point_;
    unsigned int uniform_buffer_object_;
};
​
std::vector<UniformBlockInstanceBindingInfo> UniformBufferObjectManager::kUniformBlockInstanceBindingInfoArray={
        {"u_ambient","AmbientBlock",16,0,0},
        {"u_light","LightBlock",32,1,0}
};
​

kUniformBlockInstanceBindingInfoArray 中指定了Uniform Block的大小。

AmbientBlock 大小是16字节。

LightBlock 大小是32字节。

并直接指定了Uniform Block关联的 Binding Point。

AmbientBlock 关联 Binding Point 0。

LightBlock 关联 Binding Point 1。

尚未创建UBO，所以 uniform_buffer_object_ 都还是0。

那么就来创建UBO，把上面的数据补充完整。

//file:source/render_device/uniform_buffer_object_manager.cpp line:33

void UniformBufferObjectManager::CreateUniformBufferObject(){
    for (int i = 0; i < kUniformBlockInstanceBindingInfoArray.size(); ++i) {
        UniformBlockInstanceBindingInfo& uniform_block_binding_info=kUniformBlockInstanceBindingInfoArray[i];
        glGenBuffers(1, &uniform_block_binding_info.uniform_buffer_object_);__CHECK_GL_ERROR__
        glBindBuffer(GL_UNIFORM_BUFFER, uniform_block_binding_info.uniform_buffer_object_);__CHECK_GL_ERROR__
        //先不填数据
        unsigned short uniform_block_data_size=uniform_block_binding_info.uniform_block_size_;
        glBufferData(GL_UNIFORM_BUFFER, uniform_block_data_size, NULL, GL_STATIC_DRAW);__CHECK_GL_ERROR__

        //串联 UBO 和 binding point 绑定
        glBindBufferBase(GL_UNIFORM_BUFFER, uniform_block_binding_info.binding_point_, uniform_block_binding_info.uniform_buffer_object_);__CHECK_GL_ERROR__

        glBindBuffer(GL_UNIFORM_BUFFER, 0);__CHECK_GL_ERROR__
    }
}
​

创建UBO后，先不往Buffer里面上传数据，这个工作交给 Environment Light两个对象，这里只管创建。

然后这里有一个问题，创建UBO时指定的Buffer大小，即Uniform Block的Size，好像不太对？

AmbientBlock 是 vec3 + float， 大小是16字节，这很OK。

LightBlock 是 vec3 + vec3 + float， 大小为什么是32字节，难道不是 vec3(12) + vec3(12) + float(4) = 28 字节吗？

这都是字节对齐引起的问题。

3.1 字节对齐

在C++网络编程的代码中，当想要发送一个Struct到服务器上，我们需要对这个Struct指定字节对齐。

什么是字节对齐？

下面是很常见的一个C++问题：

//Msg占几个字节？

struct Msg {
    int msg_id_;
    char msg_content_;
};
​

Msg占几个字节？

是int(4) + char(1) = 5 吗？

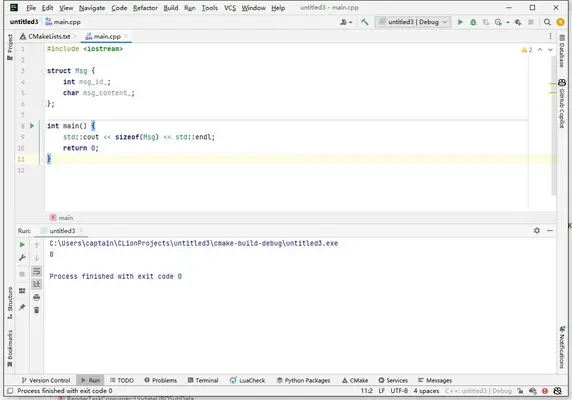

不是的，是 8：

为什么是8？

这就是字节对齐导致的问题。

默认情况下，排在后面的成员变量，会使用前面的成员变量的Size。

那么Msg的Size就是：int(4) + int(4) = 8。

因为客户端和服务器从硬件、到软件，可能都是不同的架构，其默认的字节对齐数可能不一样，所以需要手动指定一个对齐数。

使用 #pragma pack (n) 宏来指定按 n 字节对齐。

#pragma pack (1)
struct Msg {
    int msg_id_;
    char msg_content_;
};
​

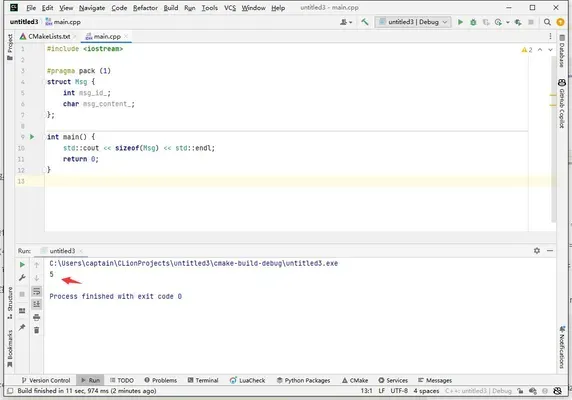

指定按 1 字节对齐后，现在Msg的Size就是是int(4) + char(1) = 5。

OpenGL也是客户端-服务器架构，数据需要从CPU传输到GPU，CPU和GPU的架构不是一致的，所以C++的Struct要上传到GLSL Shader中，就需要指定字节对齐。

3.2 std140内存布局

打开片段Shader代码查看，会发现在 Uniform Block 前都添加了 layout(std140)。

//file:data/shader/light_ubo.frag line:11

//环境光
layout(std140) uniform AmbientBlock {
    Ambient data;
}u_ambient;
​

std140是一种常用的内存布局，它的规则和C++默认的字节对齐很相似，所以我们可以预先计算出每个成员变量所占的字节数，以及每个变量的Offset，这样在设置Buffer的时候会很方便。

std140遵循以下规则：

N=4
1. float算1N
2. 单独vec3算4N
3. vec3跟vec3算4N
4. vec3后面跟float，满足4N，那么(vec3+float)就算3N(vec3)+float(1N)=4N
5. struct需要满足4N的倍数
6. strcut[]按struct单个规则，满足4N倍数
​

例如环境光的Struct：

//file:data/shader/light_ubo.frag line:5

struct Ambient{
    vec3  color;//环境光 alignment:12 offset:0
    float intensity;//环境光强度 alignment:4 offset:12
};

//环境光
layout(std140) uniform AmbientBlock {
    Ambient data;
}u_ambient;
​

struct Ambient 是 vec3 + float，符合第4条规则，就是4N，即16字节。

其中，vec3 color; 的Offset是0，大小是3N，即12字节。

float intensity; 的Offset就是12，大小是1N，即4字节。

这些数据都可以预先算好。

这里将Uniform Block变量的Offset、Size，记录到 UniformBlock 这个结构里。

//file:source/render_device/uniform_buffer_object_manager.h line:30

/// Uniform Block 成员变量信息
class UniformBlockMember{
public:
    std::string member_name_;
    int offset_;
    short data_size_;
};

/// Uniform Block 结构信息
class UniformBlock{
public:
    std::vector<UniformBlockMember> uniform_block_member_vec_;
};
​
//file:source/render_device/uniform_buffer_object_manager.cpp line:17

std::unordered_map<std::string,UniformBlock> UniformBufferObjectManager::kUniformBlockMap={
        {"AmbientBlock",{
            {
                    {"data.color",0,sizeof(glm::vec3), nullptr},
                    {"data.intensity",12,sizeof(float), nullptr}
                }
         }},
         {"LightBlock",{
                {
                        {"data.pos",0,sizeof(glm::vec3), nullptr},
                        {"data.color",16,sizeof(glm::vec3), nullptr},
                        {"data.intensity",28,sizeof(float), nullptr}
                }
         }}
};
​

后面使用 glBufferSubData 更新Buffer数据直接填入，就很方便。

4. 关联Shader变量和Binding Point

上面将UBO关联到了Binding Point。

然后要将Uniform Block 关联到 Binding Point。

这个逻辑放在渲染线程。

//file:source/render_device/render_task_consumer.cpp line:113

/// 串联uniform block与binding point。
/// \param task_base
void RenderTaskConsumer::ConnectUniformBlockAndBindingPoint(RenderTaskBase *task_base) {
    RenderTaskConnectUniformBlockInstanceAndBindingPoint* task= dynamic_cast<RenderTaskConnectUniformBlockInstanceAndBindingPoint*>(task_base);
    GLuint shader_program = GPUResourceMapper::GetShaderProgram(task->shader_program_handle_);

    std::vector<UniformBlockInstanceBindingInfo> uniform_block_instance_binding_info_array= UniformBufferObjectManager::UniformBlockInstanceBindingInfoArray();
    for (int i = 0; i < uniform_block_instance_binding_info_array.size(); ++i) {
        //找到UniformBlock在当前Shader程序的index。(注意这里是用uniform_block_name_，而不是uniform_block_instance_name_)
        std::string uniform_block_name=uniform_block_instance_binding_info_array[i].uniform_block_name_;
        GLuint uniform_block_index = glGetUniformBlockIndex(shader_program, uniform_block_name.c_str());__CHECK_GL_ERROR__
        if(uniform_block_index==GL_INVALID_INDEX){//当前Shader程序没有这个UniformBlock
            continue;
        }
        //关联当前Shader的UniformBlock到BindingPoint，这样间接与UniformBufferObject有了联系。
        GLuint uniform_block_binding_point=uniform_block_instance_binding_info_array[i].binding_point_;
        glUniformBlockBinding(shader_program, uniform_block_index, uniform_block_binding_point);__CHECK_GL_ERROR__
    }
}
​

先通过 Uniform Block名字，例如AmbientBlock，来获取Uniform Block的Index。

然后将Uniform Block的Index 关联到 Binding Point。

在主线程发出编译Shader任务后，就可以发出关联Uniform Block 到 Binding Point的任务了。

//file:source/renderer/shader.cpp line:42

void Shader::Parse(string shader_name) {
    ......

    CreateShaderProgram(vertex_shader_source.c_str(), fragment_shader_source.c_str());
    ConnectUniformBlockAndBindingPoint();
}

void Shader::CreateShaderProgram(const char* vertex_shader_text, const char* fragment_shader_text) {
    //编译Shader任务
    shader_program_handle_=GPUResourceMapper::GenerateShaderProgramHandle();
    RenderTaskProducer::ProduceRenderTaskCompileShader(vertex_shader_text, fragment_shader_text, shader_program_handle_);
}

/// 串联uniform block与binding point
void Shader::ConnectUniformBlockAndBindingPoint() {
    RenderTaskProducer::ProduceRenderTaskConnectUniformBlockAndBindingPoint(shader_program_handle_);
}
​

5. 更新UBO

完成了Uniform Block、Binding Point、UBO三者的绑定后，就可以更新UBO的数据了。

前面将Uniform Block的大小、成员变量的Offset、大小都计算好了，那更新UBO就比较简单了。

更新UBO任务在渲染线程中执行。

//file:source/render_device/render_task_consumer.cpp line:303

/// 更新UBO
/// \param task_base
void RenderTaskConsumer::UpdateUBOSubData(RenderTaskBase* task_base){
    RenderTaskUpdateUBOSubData* task=dynamic_cast<RenderTaskUpdateUBOSubData*>(task_base);

    std::vector<UniformBlockInstanceBindingInfo>& uniform_block_instance_binding_info_array= UniformBufferObjectManager::UniformBlockInstanceBindingInfoArray();
    std::unordered_map<std::string,UniformBlock>& uniform_block_map= UniformBufferObjectManager::UniformBlockMap();

    for (int i = 0; i < uniform_block_instance_binding_info_array.size(); ++i) {
        //找到UniformBlock实例信息
        UniformBlockInstanceBindingInfo& uniform_block_instance_binding_info=uniform_block_instance_binding_info_array[i];
        if(uniform_block_instance_binding_info.uniform_block_instance_name_ != task->uniform_block_instance_name_){
            continue;
        }

        glBindBuffer(GL_UNIFORM_BUFFER, uniform_block_instance_binding_info.uniform_buffer_object_);__CHECK_GL_ERROR__

        //以UniformBlock实例对应的UniformBlock名，获取对应的结构信息。
        UniformBlock uniform_block=uniform_block_map[uniform_block_instance_binding_info.uniform_block_name_];
        for (auto& uniform_block_member:uniform_block.uniform_block_member_vec_) {
            //找到对应的成员变量。
            if(uniform_block_member.member_name_!=task->uniform_block_member_name_){
                continue;
            }

            //更新对应成员变量数据。
            glBufferSubData(GL_UNIFORM_BUFFER, uniform_block_member.offset_, uniform_block_member.data_size_, task->data);__CHECK_GL_ERROR__
        }

        glBindBuffer(GL_UNIFORM_BUFFER, 0);__CHECK_GL_ERROR__
    }
}
​

然后新增发出更新任务的API：

//file:source/render_device/uniform_buffer_object_manager.cpp line:49

/// 更新UBO数据(float)
/// \param uniform_block_name
/// \param uniform_block_member_name
/// \param value
void UniformBufferObjectManager::UpdateUniformBlockSubData1f(std::string uniform_block_name, std::string uniform_block_member_name, float value){
    void* data= malloc(sizeof(float));
    memcpy(data,&value,sizeof(float));
    RenderTaskProducer::ProduceRenderTaskUpdateUBOSubData(uniform_block_name,uniform_block_member_name,data);
}

/// 更新UBO数据(vec3)
/// \param uniform_block_name
/// \param uniform_block_member_name
/// \param value
void UniformBufferObjectManager::UpdateUniformBlockSubData3f(std::string uniform_block_name, std::string uniform_block_member_name, glm::vec3& value){
    void* data= malloc(sizeof(glm::vec3));
    memcpy(data,&value,sizeof(glm::vec3));
    RenderTaskProducer::ProduceRenderTaskUpdateUBOSubData(uniform_block_name,uniform_block_member_name,data);
}
​

5.1 更新环境光UBO

在设置环境光参数时，发出更新环境光UBO的任务：

//file:source/lighting/environment.cpp line:17

/// 设置环境颜色
void Environment::set_ambient_color(const glm::vec3 &ambient_color) {
    ambient_color_ = ambient_color;
    UniformBufferObjectManager::UpdateUniformBlockSubData3f("u_ambient","data.color",ambient_color_);
}


/// 设置环境强度
void Environment::set_ambient_color_intensity(float ambient_color_intensity){
    ambient_color_intensity_ = ambient_color_intensity;
    UniformBufferObjectManager::UpdateUniformBlockSubData1f("u_ambient","data.intensity",ambient_color_intensity_);
}
​

这里也要注意一点，前面关联Uniform Block 到 Binding Point，使用的是 Uniform Block 名，例如：AmbientBlock。

更新UBO，就需要使用 Uniform Block 实例名，例如 u_ambient。

5.2 更新Light UBO

在设置Light参数时，发出更新Light UBO的任务：

//file:source/lighting/light.cpp line:24

void Light::Update(){
    glm::vec3 light_position=game_object()->GetComponent<Transform>()->position();
    UniformBufferObjectManager::UpdateUniformBlockSubData3f("u_light","data.pos",light_position);
}

void Light::set_color(glm::vec3 color){
    color_ = color;
    UniformBufferObjectManager::UpdateUniformBlockSubData3f("u_light","data.color",color_);
};

void Light::set_intensity(float intensity){
    intensity_ = intensity;
    UniformBufferObjectManager::UpdateUniformBlockSubData1f("u_light","data.intensity",intensity_);
};
​

6. 测试

7. RenderDoc校验UBO数据

虽然在定义std140内存布局的Uniform Block时，可以预先计算出整体的尺寸、成员变量的offset以及尺寸，但对新手来说，这并非是个容易的事情。

当你辛辛苦苦写完了代码去测试，发现屏幕一片黑，什么都没有渲染出来，该如何去定位问题？

是否是因为更新UBO数据时，用了错误的Offset？

使用RenderDoc可以辅助查找问题。

RenderDoc的基础操作，请查看后面章节：[90.1 RenderDoc分析不显示bug](90. gpu_analysis_tools/90.1 renderdoc_analysis_not_show_bugs.md)

7.1 查看UBO内容

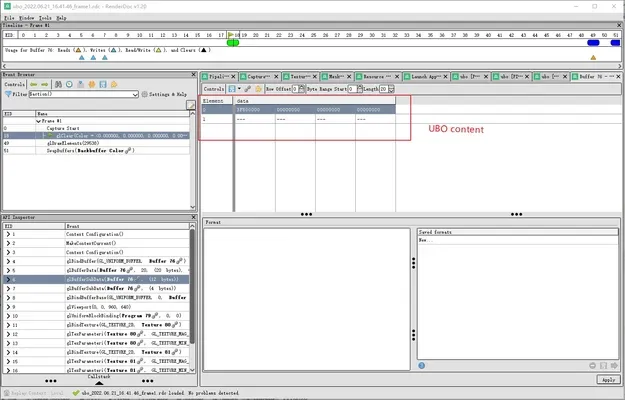

用RenderDoc截取一帧，打开UBO查看数据，看到的都是十六进制的，如下图：

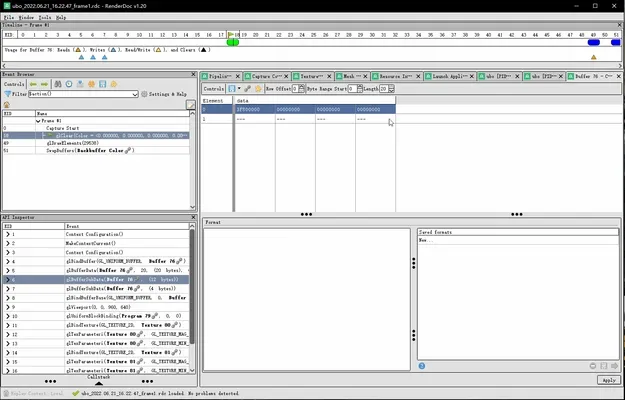

在下面中间空白处，输入Uniform Block结构，就可以将十六进制数据格式化显示了。

来看动图：

7.2 分析问题

检查C++中传入的数据，与RenderDoc中显示的数据，进行对比，就可以看出是否更新UBO出错。

比较简单的测试方法是，将Uniform Block结构的成员变量设置为连续的数字。

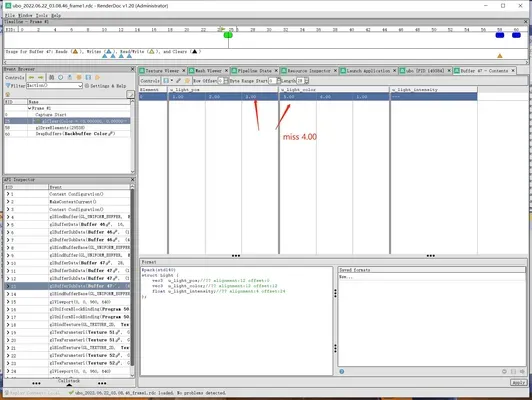

例如下面在RenderDoc中就检查到，缺了一个数字，那说明Offset计算错了。

第2个变量Offset算的多了4，连锁反应导致第3个变量没有值。

8. 其他参考

相比VBO，为什么UBO的使用如此复杂，为什么要引入 Binding Point 这个中间件？

这是因为，高版本的OpenGL，将更多的控制权交给了程序员，那么就必然会有更多的API需要调用。

高版本的OpenGL，使用VBO，也是需要使用 Binding Point 的，只是OpenGL对低版本使用方式进行了兼容。

参照：https://www.khronos.org/opengl/wiki/Vertex_Specification#Separate_attribute_format

发布者: 作者: 转发
评论区 (0)
U
0/500
