5.1 设计范式：数字同步、异步与混合的抉择
5.1 设计范式：数字同步、异步与混合的抉择
本节摘要：把脉冲神经网络做成芯片，第一条岔路口是"用不用时钟"：TrueNorth 选数字同步——放弃异步性换确定性与可验证性；Loihi 选芯片级异步——保留事件驱动本性但忍受设计复杂度；Tianjic 走混合异构——ANN 与 SNN 两套引擎共享一枚芯片。本节把三条路线的设计代价摊开比较。
上一章结束时我们手里有网络、有规则，本章从这条岔路口启程。设计范式的选择不是品味问题，它直接决定后面所有章节要用的工具链、能达到的能效上限、以及验证成本——值得用一节的篇幅把账摊开。
第一象限：数字同步——用纪律换规模
TrueNorth 是这条路线的标杆。它的做法是把异步的脉冲世界"装进"一个固定的帧节拍：每毫秒一个时间步，所有核同步推进；神经元和突触全是标准数字逻辑，权重放在片上 SRAM，脉冲用地址包在片上网络里按节拍传递。好处是整个芯片可以用成熟的数字设计流程验证——时序收敛、逻辑等价性检查、良率分析全是现成工具。100 万神经元、2.56 亿突触在 28 纳米上稳定量产，靠的就是这份工程纪律。
代价是"假异步"的空转税：时间步推进时，没有事件的核也要走一遍调度逻辑，1.3 节说的时钟底噪只是被压缩，没有被消灭。TrueNorth 的 26 皮焦耳每突触事件已经非常出色，但那是负载稀疏时的均值——高活动率负载下，同步架构的能效曲线会先于异步架构掉头向下。
第二象限：芯片级异步——把事件驱动进行到底
Loihi 的立场是不妥协：没有全局时钟，每个核独立异步运行，脉冲到达即触发计算，管脚级的事件握手替代时钟对齐。这让"静默即零功耗"在核粒度上成立，能效在低活动场景的曲线更陡峭地受益；时间戳用片上计数器维护，微秒级的事件时序被自然保留——对第 6 章的事件相机流，这是原生接口。
代价在设计和验证侧：异步电路的 EDA 工具链、时序分析、故障覆盖都远不如同步成熟，Intel 为 Loihi 系列付出的定制设计成本是公开讨论过的痛点。另一个代价是可复现性：异步系统的行为依赖事件到达顺序，同一网络两次运行的脉冲时序可能有微小差异——对神经科学仿真无伤大雅，对某些安全关键应用是减分项。
第三象限：混合异构——一枚芯片两个大脑
清华 2019 年发表在 Nature 的 Tianjic 提出第三种答案：干脆承认两类负载并存，把 ANN 引擎（向量乘加阵列，服务卷积与全连接）和 SNN 引擎（LIF 神经元与脉冲路由）做在同一枚芯片上，中间用统一的转换机制衔接——ANN 的激活值可以翻译成脉冲流，脉冲率也可以聚合回数值。156 个核心通过可重构的片上互连组织，演示中一颗芯片同时跑了 8 个异构任务，包括目标检测、语音识别和手势跟踪，整体功耗密度控制在毫瓦每平方毫米量级。
混合路线的价值主张是现实主义的：真实产品里既有静态识别又有事件处理，两套引擎都比"勉强用一套"高效。它的代价是编译器要理解两种执行模型，软件复杂度近乎翻倍——Tianjic 的 follow-up 工作大量精力花在统一工具链上。

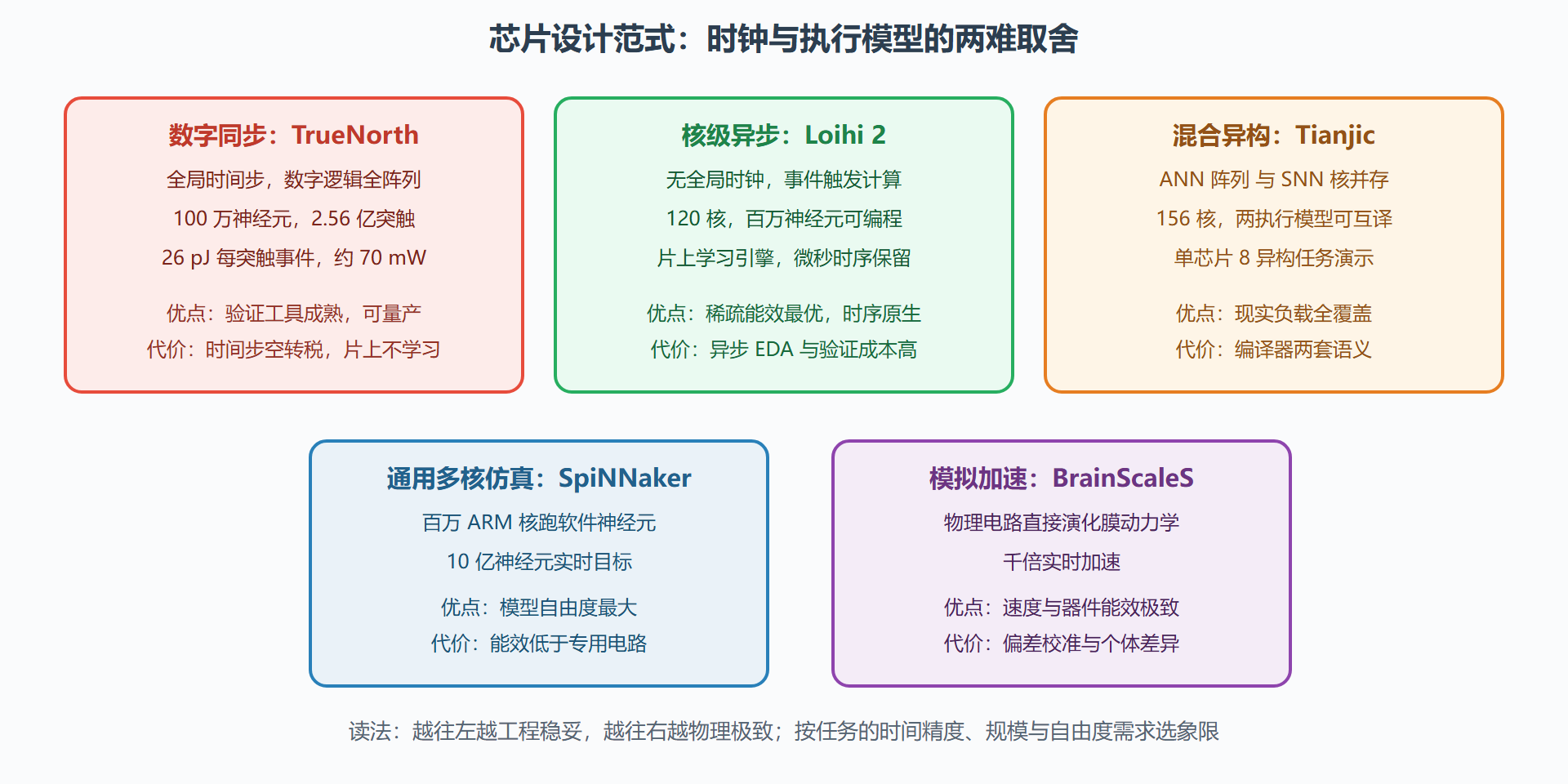

图：四种设计范式的架构与能效定位对照
怎么用这张地图
选范式先问三个问题。任务的时序精度要求到微秒吗（雷达测距、闭环控制、事件流处理）？是——异步或专用模拟才有意义。负载的活动率分布如何？长期低活动选异步收益最大，持续高活动下同步的确定性与良率优势上升。团队要自己流片还是买现成？自己流片时，同步数字路线的工具链成熟度往往决定项目生死——这也是为什么产业界第一波商用尝试（BrainChip 的 Akida 等）几乎都收敛在数字同步或准同步方案上。
异步设计值得多交代几句内幕，因为它最容易被低估。芯片级异步不是"不放时钟"这么简单，而是要把"数据到了"这个事实用物理信号显式表达——Loihi 类设计的做法是握手协议：请求信号与应答信号成对出现，脉冲包到达核接口时先完成四相握手，才被内部逻辑消费。这套机制替代了时钟的"同步保证"，代价是每个接口多出专用电路，且验证时要覆盖所有可能的到达交错——形式化验证工具在异步域远不如时序分析成熟，这就是 5.1 象限图里"验证成本高"的具体所指。另外，异步系统有一个反直觉的优点值得知道：它对工艺偏差天然鲁棒（慢一点的电路只是慢一点，不会违反建立时间），在先进工艺或宽温场景反而是加分项。
同步阵营也有一层细节：TrueNorth 的时间步其实 configurable——从 1 微秒到毫秒级都可配置，它不是"固定节拍的死板"，而是"可配置节拍的纪律"。选同步还是异步，真正的分水岭在"你需要事件之间的相对时序精确到什么程度"：需要微秒级相对时序（声源定位、飞行时间），异步的天然时序保留值回设计成本；只需要毫秒级的分类节拍，同步的工程成熟度更划算。
两条路都跑不通的第三种场景也真实存在：团队既没有异步设计能力，又需要事件级时序——这时"同步芯片加高倍率时间步"（比如 100 微秒步长的事件计数语义）是常见的折中，代价是时间戳精度降到步长粒度，但工程风险大幅下降。把这条折中路记住，选型讨论时能少吵很多架。
选型的三条追问与一个决策实例
把范式选择固化成三条追问，拿任何一个新方案都能在十分钟内定位它。追问一：脉冲的时序语义有多重？如果网络的输出依赖"哪个脉冲先到"（定位、测距、时序模式），异步或高精度时间步是硬需求；如果只依赖"发了几次"（率码分类），同步方案的时间量化损失可以忽略。追问二：负载的活动率谱是什么？画出来（1.3 节的测量法），长期低于 5% 的场景异步收益兑现最充分；长期高于 30% 的场景，同步的工程性价比反超。追问三：团队要为什么负责？量产良率与供货（选同步或商用成品）还是研究上限（异步平台与仿真器）——责任对象不同，敢冒的技术风险完全不同。
用一个决策实例走一遍。设想车载舱内手势识别：要求毫秒级响应、光照剧烈变化（司机侧窗）、待机功耗受整车电源管理约束。追问一：手势是时序模式，时序语义重，异步加分；追问二：驾驶时活动率高但驻车时近零，双峰分布，事件方案的待机优势成立；追问三：产品线要量产，成熟度权重高——结论：数字同步架构的事件传感器加小规模 SNN 加速器，异步特性留在传感器端、处理端用同步数字实现。这个例子说明：范式选择经常不是"整个系统选一种"，而是按环节分配——理解各象限的代价，才能做出这种混合决策。
四个象限没有赢家，只有匹配：确定性要规模选同步，时序要极致选异步，负载要杂食选混合，模型要自由选仿真加速。范式选择是所有后续功耗数字的第一变量。
下一节我们钻进芯片内部，看无论哪个象限都要造的三样东西：神经核、路由与存储。
