2.2 频段与波形：Ka、Ku、V 频段怎么选

2.2 频段与波形：Ka、Ku、V 频段怎么选

别以为频段是越新越高就越先进——V 频段的单站带宽确实诱人，可一场中雨就能把链路打到不可用。频段选择的实质是在"带宽上限"与"天气鲁棒性"之间做地区差异化定价：同一条星地链路，晴天的 Ka 比 Ku 快，暴雨天的 Ka 可能不如 Ku 稳。本节把频谱资源表、损耗公式、雨衰数据和波形选型放在一起，算清这笔账。

频谱资源表：先认清各家地盘

卫星业务常用的频段从低到高排开：UHF 与 L 频段（1 到 2 GHz）绕射好、天线小，是铱星、海事、手机直连的主场，但带宽极窄；S 频段（2 到 4 GHz）承接部分星地测控与物联网；C 频段（4 到 8 GHz）雨衰小，是传统固定卫星业务的稳定地盘；X 频段（8 到 12 GHz）多为军用；Ku 频段（约 10.7 到 14.5 GHz）是过去二十年卫星宽带的主力，终端产业成熟；Ka 频段（约 17.7 到 30 GHz，星地常用 20 GHz 下行、30 GHz 上行）带宽翻倍，是 Starlink、Viasat 等宽带星座的主流选择；V 频段（37.5 到 51.4 GHz）带宽更大，用于星间链路与信关站馈电的试验。规律很直白：频率每上一档，可用带宽变大，但大气与天气的"过路费"同步变贵。

两笔损耗账：自由空间与雨衰

链路预算的第一项是自由空间路径损耗（FSPL）：分贝值等于 20 倍以十为底的距离对数加 20 倍频率对数加 92.45（距离取公里、频率取 GHz）。代入本节主角：550 公里斜距、20 GHz 下行，FSPL 约 178.5 分贝；换成 GEO 的 38000 公里斜距，同一频率损耗多出约 17 分贝——17 分贝意味着发射功率或天线增益要补几十倍，这就是 GEO 卫星终端普遍更大的物理原因之一。

第二项是大气与降雨衰减，工程上按国际电联 P.618 建议书的方法计算，量级可以记成经验值：Ku 频段在强降雨下衰减约 3 到 10 分贝；Ka 频段放大到 10 到 20 分贝；V 频段在暴雨时可以超过 30 分贝，链路直接深度受损。对可用性要求的换算更关键：把链路可用性从 99.5% 提到 99.9%，Ka 频段信关站要预留的雨衰余量可能翻倍。信关站的对策叫站点分集——同一数据通过相距几十到上百公里（雨团尺度之外）的两个站双发，雨打一个站时另一个站接得住；V 频段馈电链路几乎必须配站点分集才可用。低轨星座还有一个独特缓冲：星座同时在头顶有多颗星，终端可以切换到雨衰更小的仰角或路径，把"绕开雨团"变成一种路由行为。

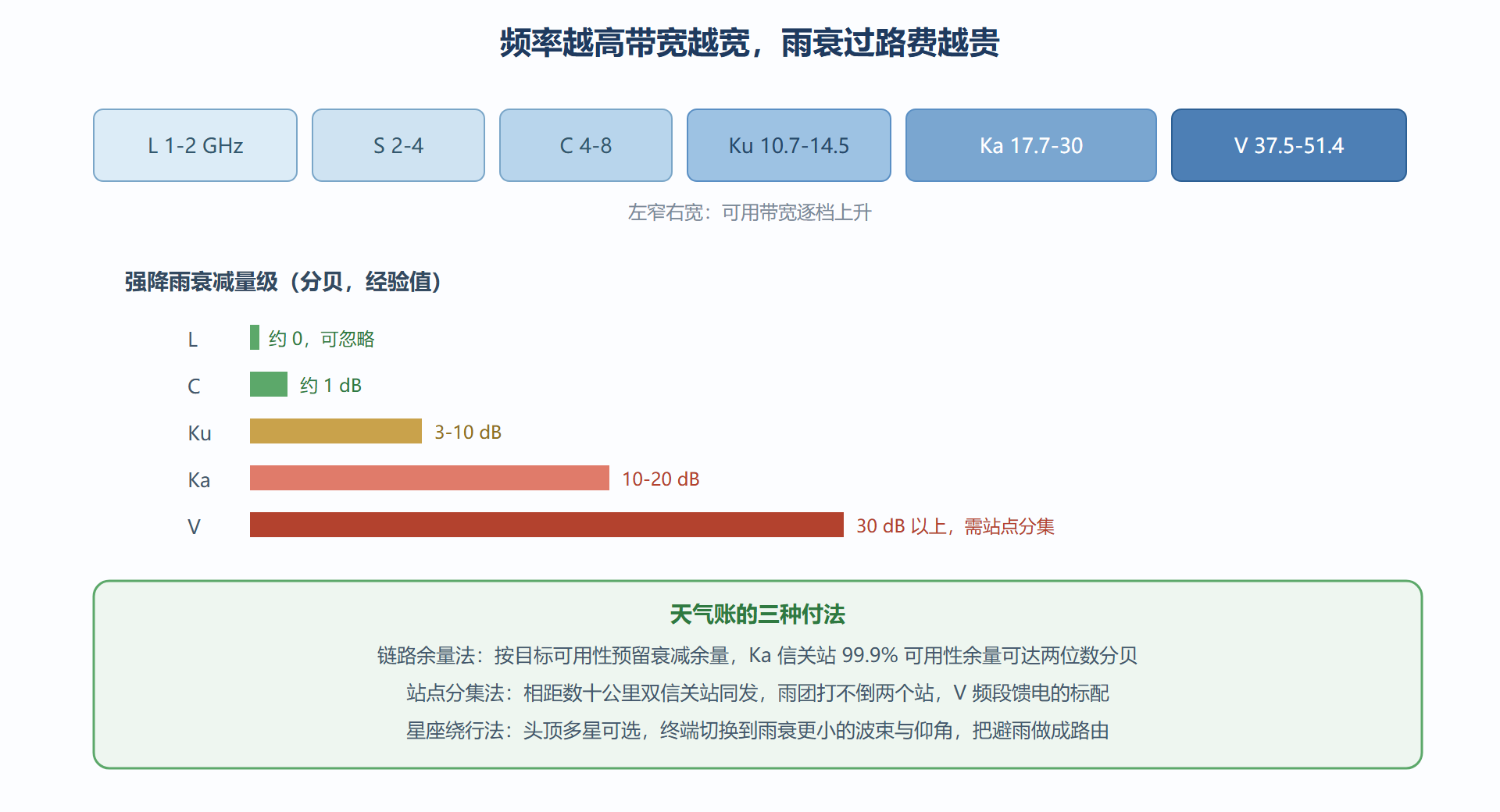

图：卫星频段谱系与雨衰代价

波形与编码：给天气波动装上缓冲器

频段定了物理通道的"宽度"，波形与编码决定通道的"弹性"。卫星宽带的传统主力是 DVB-S2X 体系：QPSK 到 256APSK 的调制阶数配合 LDPC 纠错，配合自适应编码调制（ACM）——链路质量实时反馈，雨天自动降到低阶调制加高冗余编码，晴天再升回来。这相当于给天气波动装了缓冲器：容量随天气浮动，但链路不断。5G NTN 路线则把 NR 的 OFDM 波形搬上天，代价是低轨的高多普勒（±500 千赫量级，第 4 章细算）与长传播时延迫使大量参数重设计，好处是与地面生态共享终端芯片。两条路线正在融合：3GPP 从 R17 起把 NTN 纳入标准，DVB 体系也在吸收 5G 的调度与安全框架。工程判断记一句话：看一条星地链路的"天气预报免疫力"，先问它有没有 ACM、余量策略和分集方案，再问它用的什么频段——同一频段下，这三件事的差距比频段之间的差距更大。

动手验证：一段链路预算的粗算

把 FSPL 与余量放进代码，感受 Ka 与 Ku 在同一几何下的差距：

import math

def fspl_db(dist_km, freq_ghz):
    """自由空间路径损耗，距离 km、频率 GHz"""
    return 20*math.log10(dist_km) + 20*math.log10(freq_ghz) + 92.45

def margin(dist_km, freq_ghz, eirp_dbw, gt_dbk, rain_db, req_snr_db=8.0):
    """简化链路预算：接收载噪比口径的余量估算"""
    prx = eirp_dbw - fspl_db(dist_km, freq_ghz) + gt_dbk + 228.6 - 10*math.log10(290)
    snr = prx - req_snr_db - 0     # 粗略口径：噪声底折算并入常数
    return snr - rain_db

# 550 km 斜距，Ku 12 GHz 与 Ka 20 GHz 下行对比，晴天与暴雨
for f, rain in [(12, 0), (12, 8), (20, 0), (20, 15)]:
    m = margin(1180, f, eirp_dbw=42, gt_dbk=12, rain_db=rain)
    weather = "晴天" if rain == 0 else "暴雨"
    print(f"频段{'Ku' if f==12 else 'Ka'} {weather}: 链路余量约 {m:.1f} dB")
​

同样的几何与功率下，Ka 暴雨场景的余量比 Ku 晴天场景差十几分贝——这正是雨衰表背后的实际含义：不是"Ka 不能用"，而是 Ka 必须靠 ACM、余量与分集把天气波动管理起来。

本节要点回顾

• 频段上台阶是带宽与天气的对赌：Ka 比 Ku 宽，但强降雨衰减从个位数分贝涨到 10 到 20 分贝。
• FSPL 随距离与频率同时变贵：GEO 比 LEO 同频损耗多约 17 分贝，终端形态差距由此而来。
• 信关站站点分集是高频段的生存前提：V 频段馈电几乎必须双站同发。
• ACM 是链路的天气缓冲器：看免疫力先问余量、分集、自适应编码，再问频段。
• 低轨的独有优势：头顶多星可选，避雨可以变成一种切换与路由行为。

高度定了传播的底子，但决定"这条链路能背多少比特"的是频率——本节的账算完，下一节把镜头拉远：多少颗星才能把这张频谱的收益铺满全球。
