6.4 指令调度
6.4 指令调度
本节摘要：指令调度（Instruction Scheduling）在不改变程序语义的前提下重排指令次序：真依赖不能动，无关指令则尽量填进长延迟指令的空档，把流水线的气泡挤出去。调度问题建在依赖 DAG 上，经典解法是列表调度（list scheduling）：每周期从"就绪指令"里按优先级挑一个发射。本节讲依赖分类、列表调度算法与优先级设计，以及一个贯穿后端的经典两难——调度希望无关指令早发射（活期拉长、寄存器压力变大），分配希望活期越短越好；不同编译器把调度放在分配之前或之后，正是对这个两难的不同答卷。读完你应当能手工对一个 8 指令块做列表调度，并解释为什么顺序不对时流水线会空转一半。
6.1 选定了指令，6.3 给它们分好了寄存器，还剩一件事：次序。同样 8 条指令，排错次序流水线空转，排对次序严丝合缝——调度是后端最后的免费午餐。
一、依赖分类：什么能动，什么不能动
先划红线。两条指令的次序不可交换，当且仅当存在真依赖：
RAW（读后写，真依赖）: r1 = add r2, r3 r4 = mul r1, r5 ← r1 是算出来的，必须等 WAR（写后读，反依赖）: mul r1, r2, r3 add r1, r4, r5 ← 后者覆盖 r1，前者还没读旧值? WAW（写后写，输出依赖）: mul r1, ... add r1, ...
RAW 是数据本体的因果，调度绝对服从。WAR 与 WAW 是名字依赖——冲突的只是"名字"，不是值：给其中一条换个寄存器（寄存器重命名），冲突即消失。乱序执行硬件在运行期做重命名，静态编译器则靠分配阶段"顺手"给不同值不同寄存器来消解名字依赖——这也是 6.3 的图着色比线性扫描多出来的隐性收益：着色自由度让更多名字依赖被自然解开。
调度器在依赖 DAG 上工作：结点是指令（带延迟），边是依赖（RAW 是硬边，访存指令之间还要加内存依赖边——两笔对不同地址的 store 理论上可换序，但别名不明的 load/store 必须保守连边，4.5 的别名分析在这里直接决定调度自由度）。
二、列表调度：每周期挑最值钱的就绪者
列表调度的骨架是按周期模拟流水线：
ListSchedule(DAG, 每周期可发射数 w): ready = 无前驱的指令（按优先级排序） for cycle = 0, 1, 2, ...: 发射 ready 前 w 条（资源不冲突时） 更新各指令的"最早可发射周期" 前驱全部发射完的指令进入 ready until 所有指令发射完毕
全部智慧在优先级里。最常用的两把尺子：其一，到叶的最长路径（决定关键路径——它决定整个块的下界，关键路径上的指令永远优先）；其二，后裔数（它晚发射会堵住多少条指令）。两把尺子合成一个总分，平手时看延迟（长延迟指令先发射，让它的空档早开始被别人填）。
手算一个 4 周期的例子（延迟：load=3, mul=2, add=1；发射宽度 2）：
依赖: 朴素次序: 调度后: A: r1 = load [x] A (load) A (load) B (load) ← 两个 load 并行 B: r2 = load [y] B (load) ← 等 A 完 C (mul) 空档←A 未回 C: r3 = mul r1, r2 C (mul) ← 等 B 完 D (add) E (add) ← 无关指令填洞 D: r4 = add r4, 1 D (add) F (mul) ← r1,r2 已回 E: r5 = add r5, 1 E (add) F: r6 = mul r4, r5 F (mul)
朴素次序六条串成一条线；调度后 A/B 并行发射，C 等 r1、r2 的 3 拍空档里塞进 D、E 两件杂务。总周期从 9 压到 5——次序没改语义，时间几乎减半，这就是调度的含金量，也解释了为什么乱序处理器花那么多晶体管做同一件事。

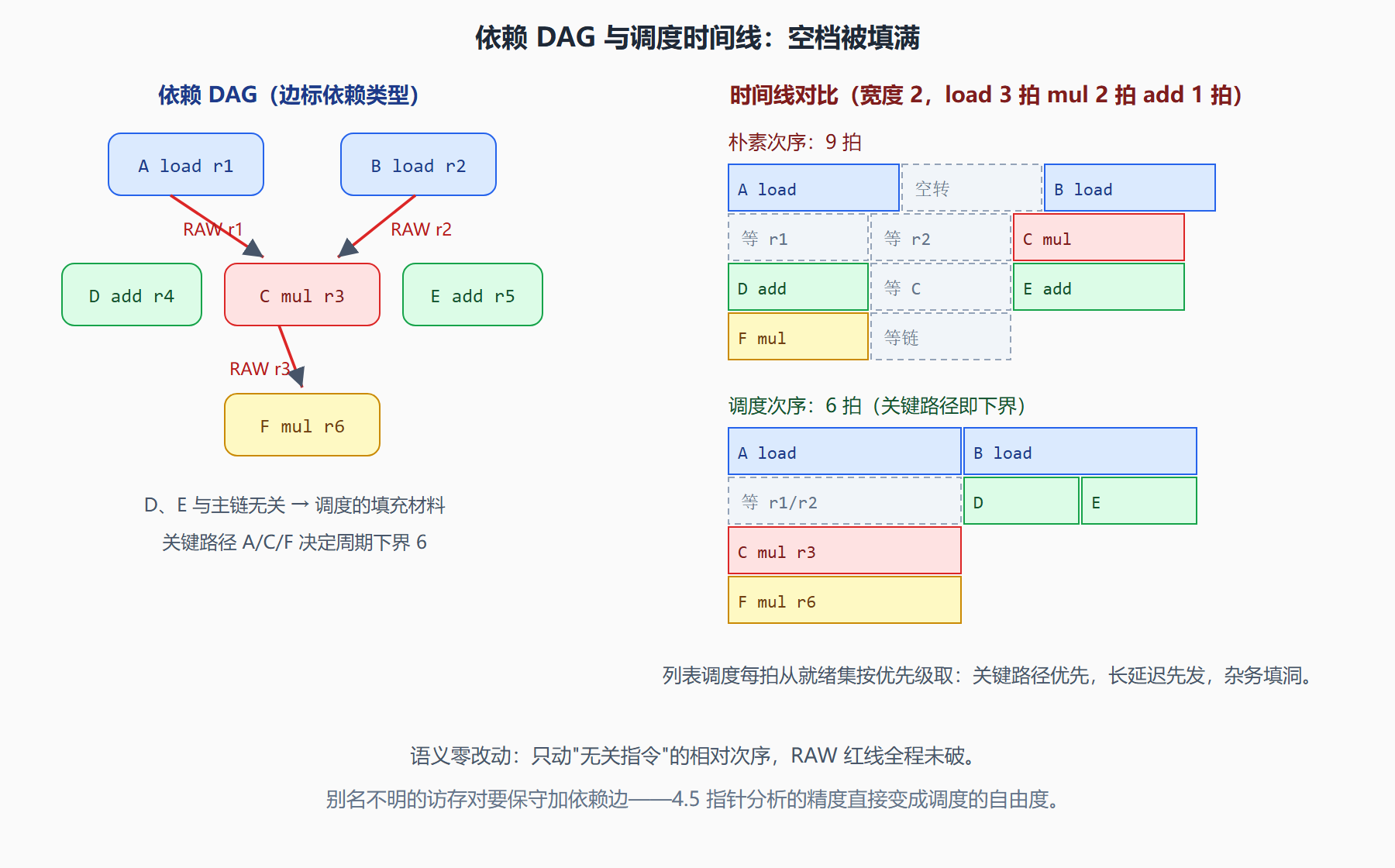

图：依赖 DAG 与两种次序的时间线对比
三、与寄存器分配的拉锯：两难与两种编排
调度的私心是"无关指令早发射"——越早发射，其结果的活期越早开始、越晚结束，寄存器压力越大。分配的私心正相反：活期越短越好。这个两难决定调度在流水线里的两种编排：
- 分配前调度（调度自由度最大：指令还是虚拟寄存器，重排无顾忌；但分配随后插入的溢出访存与拷贝没人再调）。适合溢出少的代码。
- 分配后调度（看到的指令数与真实访存完全一致，能对溢出代码精调；但重排受物理寄存器名约束，WAR/WAW 名字依赖限制了移动自由——分配器把名字绑死后，很多本可移动的对子动不了）。
现代编译器的务实答案是两段调度：分配前粗调（大局次序、给分配一个压力合理的输入），分配后细调（收拾溢出访存）。循环内的调度还有第三个玩家——模调度（software pipelining）：把第 i+1 圈的 load 与第 i 圈的运算重叠起来，让循环体的多个圈在流水线上并行流动，密集循环收益显著；代价是寄存器需求上升（同圈的多个叠影同时活）与序言/尾声的复杂化。它再次印证本章主轴：后端的一切自由都拿寄存器支付。
💡 关键直觉：调度的目标是"隐藏延迟"而非"减少指令"。指令条数一条没变，总时间却可能差近一倍——因为现代处理器的瓶颈是"下一条指令能不能立刻发射"，不是"指令总共多少条"。
本节要点回顾：
- 红线与自由：RAW 不能动，WAR/WAW 是名字依赖可重命名消解，别名不明加保守边；
- 列表调度：按周期模拟，优先级 = 关键路径 + 后裔数，长延迟先发；
- 手算要领：先画 DAG 找关键路径定下界，无关指令当填充材料；
- 两难与编排：调度拉长活期 vs 分配缩短活期，工程取"分配前粗调 + 分配后细调"；
- 模调度：圈间重叠的极端优化，收益与寄存器压力同步上涨。
到这里，从 IR 到硬件的降落完成。下一章进入真实编译器的机械间：LLVM 如何把本册的全部概念组织成一条可运行的流水线。
追问两则
问：既然硬件乱序执行，静态调度还有意义吗？ 有，理由有三。其一，乱序窗口有限（典型的只有几百条指令的视野），静态调度把"好的次序"预先排好，等于替硬件省了侦察；其二，乱序核也有不乱序的部分——访存顺序、分支预测的方向性，静态安排得更优就是净赚；其三，嵌入式与低功耗核根本是顺序执行，静态调度是那里唯一的调度。硬件越强，静态调度的边际收益越小，但"小"不等于"无"。
问：函数入口处的"序言"也要调度吗？ 要，而且是最需要全局观的地方。压栈、保存被调用者寄存器、建立栈帧、参数就位——这条序列若串行执行，每次调用都白付一串周期；好的调度把它与函数开头的无关计算重叠起来，调用密集的代码上收益可观。类似地，循环的重复序言（每次进入循环都要重做一遍的初始化）值得外提与合并——调度与 5.2 的循环优化在这里握手。
