本节摘要：一帧是引擎的一次完整生产周期，从遍历场景图开始，到像素写入画布结束。本节把这条周期切成八段站点，给出全册通用的帧流水线图；后续每一章的组件都能在这张图上找到自己的岗位，性能问题也能按站点归账。读懂这张图，等于拿到了全册的地图。

一、把 16.7 毫秒切开

60 帧每秒意味着每帧 16.7 毫秒左右，从浏览器发出刷新信号到像素可见，这段时间被引擎排成一条单向流水线。单向，是因为后一段只消费前一段的产出：矩阵没算完就不能剔除，剔除没做完就不该提交绘制。理解任何一个组件，先在下面这张图上找到它的位置。

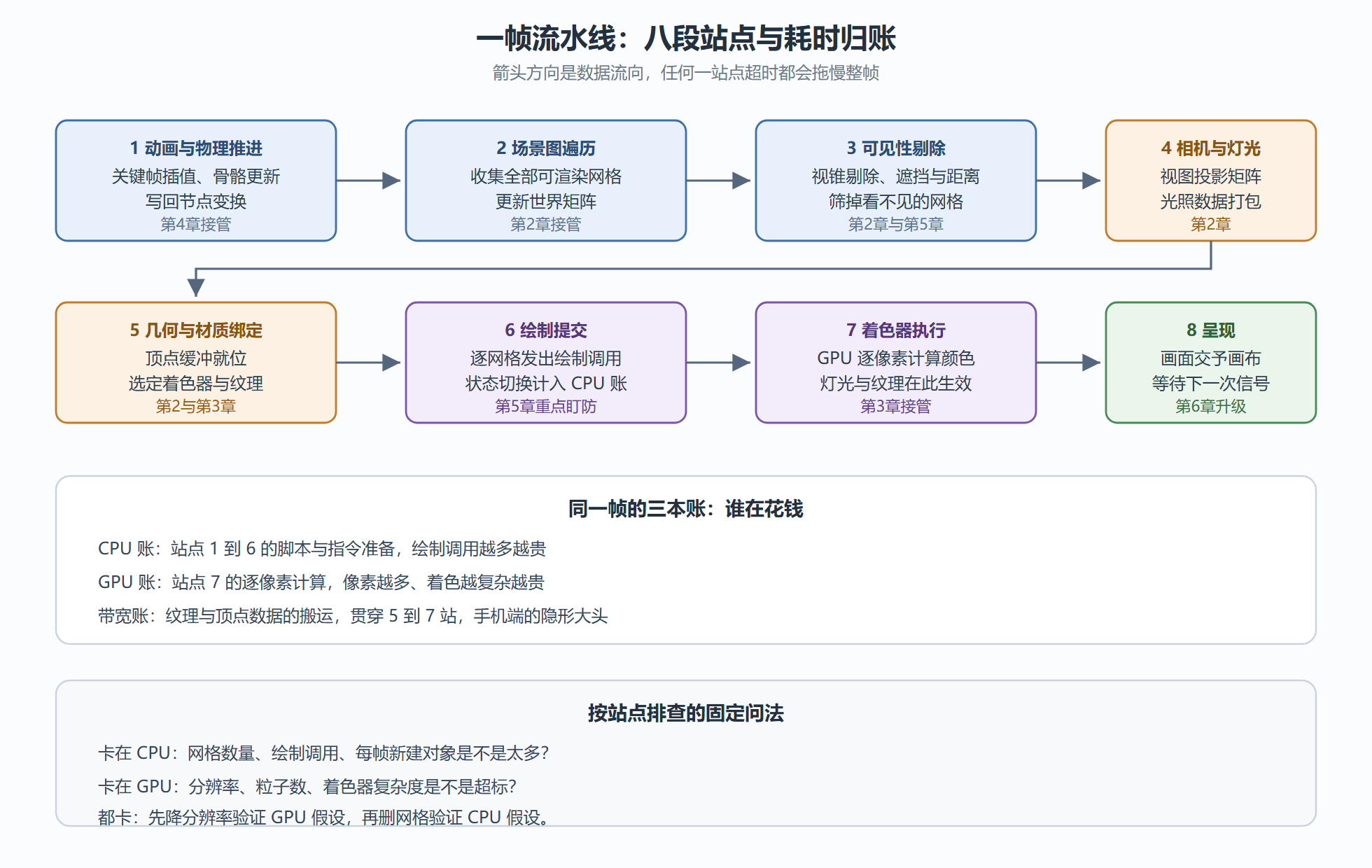

图 1-1 一帧流水线的八段站点总览

二、八段站点的职责与交接

逐段过一遍交接物。第1站动画推进把节点变换写新；第2站场景图遍历顺着父子链把局部变换累乘成世界矩阵——这是第2章的主题；第3站剔除拿世界矩阵算出的包围盒对照相机视锥，把看不见的网格请出名单，省下的是第6站最贵的绘制调用；第4站相机与灯光把这一帧的观察方式和照明方式打包成两组数据，供第7站消费。

第5站是几何与材质的绑定：每个网格的顶点缓冲、索引、材质在此各就各位；第6站引擎按优化过的顺序逐网格发出绘制调用，一次调用就是 CPU 给 GPU 的一张工单；第7站 GPU 执行工单，对着每个像素跑一遍着色程序，颜色在这一步才真正算出来；第8站呈现，把整帧画面交给画布，然后等待下一个刷新信号。

用代码验证站点顺序最直接的方式是观测回调。引擎在关键站点之间留了挂钩，往里塞打印就能看到一帧内的执行顺序：

// 观测一帧内部的执行顺序：把钩子挂到流水线的不同站点
scene.onBeforeAnimationsObservable.add(() => {
  console.log("站点1之前：动画即将推进");
});
scene.onBeforeRenderObservable.add(() => {
  console.log("渲染主体之前：矩阵与剔除即将开始");
});
scene.onAfterRenderObservable.add(() => {
  console.log("本帧渲染完成：像素已就绪");
});

// 连续观察若干帧，控制台会按固定顺序循环打印三个钩子
// 这个顺序就是八段图的可执行版本
​

站点顺序还能解释一个常见疑惑——为什么改了位置属性，下一帧才生效：

// 属性修改只是记账，真正的矩阵更新发生在下一帧的第 2 站
box.position.x = 10;
console.log(box.absolutePosition.x); // 仍是旧值：世界矩阵还没重算
box.computeWorldMatrix(true);        // 强制立即重算，脱离帧节拍
console.log(box.absolutePosition.x); // 现在是 10
​

钩子还能当秒表用。相邻两个钩子之间的耗时，就是一段流水线的实测成本，自己动手就能做出第一张站点耗时表：

// 用一对钩子量出"渲染主体"这段的耗时：每秒报一次，别刷屏
let t0 = 0, frameCount = 0;
scene.onBeforeRenderObservable.add(() => { t0 = performance.now(); });
scene.onAfterRenderObservable.add(() => {
  frameCount++;
  if (frameCount % 60 === 0) {
    console.log(`渲染主体耗时 ${(performance.now() - t0).toFixed(2)} 毫秒`);
  }
});
​

这份自制秒表量的是 CPU 侧的准备与提交，GPU 的异步执行不在读数里——CPU 与 GPU 是隔着提交边界的两本账，1.3 节展开。

三、用站点图读后续章节

这张图的用法贯穿全册：读到任何组件，先问它驻扎在第几站、产出什么交接给谁。相机驻第4站，交接视图投影矩阵；材质驻第5到7站，交接着色程序与纹理；动画驻第1站，交接写新的变换；后期处理是第7站之后加出来的"第8.5站"，对整帧像素统一加工。性能调优则是给站点归账：绘制调用多归第6站、像素超支归第7站、纹理带宽归第5到7站。

把"症状到站点"的对应关系先立一张速查表，后面五章会反复引用它：

这张图会不会过时

读者可能担心：引擎版本年年更新，八段图会不会很快失效。我的判断是不会。图形接口从 WebGL 换到 WebGPU（6.4 节），变的是每一段的执行效率与实现方式；场景要先遍历、可见要先筛、颜色要逐像素算——这个因果顺序由问题本身决定，不由引擎决定。学 API 会过时，学这张图不会，这也是本教程拿它当主线的理由。

⚠️ 常见坑：把"帧率高"当成"不卡"的唯一指标。站点 6 的绘制调用暴增时帧率先稳后崩，中间有一段"帧率正常但操作发涩"的区间，因为输入响应也排在帧内处理。观测时要同时看帧率与帧耗时两个指标。

💡 关键直觉：流水线是单向的，所以优化也单向归因。画面不对先找上游：看不到先查剔除与相机，颜色不对再查着色与灯光。从下游像素倒推，十次有八次绕远路。

本节要点回顾

• 一帧是一条单向流水线：八段站点，后段只消费前段产出
• 前四站在 CPU 侧备料：动画、遍历、剔除、相机灯光数据
• 后四站花钱出画：绑定、绘制调用、着色执行、呈现
• 三本账：CPU 账看调用数、GPU 账看像素与着色、带宽账看数据搬运
• 回调钩子可观测帧内顺序：这是全册做实验的通用手段
• 属性修改延迟到下一帧生效：矩阵更新有自己的站点节拍

有了整帧地图，还差一个节拍器：这一帧到底何时开始、多久算超时？下一节给流水线装上秒表，讲清帧率的来龙去脉与掉帧的三种典型面孔。
