3.4 阴影：藏在帧里的第二遍渲染

3.4 阴影：藏在帧里的第二遍渲染

本节摘要：实时阴影的本质是让场景从灯光视角再渲染一遍，把"离灯最近的可挡物"记录成一张深度图，正式渲染时逐像素对照这张图判断是否被挡。本节拆解这个两遍机制，给出 ShadowGenerator 的关键参数与伪影排查表，并为移动端准备降级方案。承接 2.2 的相机矩阵概念，是第3章的收官。

一、影子是第二遍渲染

先回答一个少有人明说的问题：影子是物体的属性吗？不是。影子是"光源与遮挡物"的关系，引擎每帧要为这个关系额外画一遍场景。流程是：先把相机"搬"到灯光的位置朝照射方向看，把每个像素到灯的距离记进一张深度图（阴影贴图）；正式渲染时，每个像素再算一次"我到灯的距离"，与深度图对照——比记录值远，说明中间有东西挡着，判为阴影。

这就是为什么阴影贵：一盏投影灯等于场景多画一遍。也解释了两个经典现象——点光源没有天然影子（它朝六个方向照，理论上要六遍），以及影子边缘发虚（深度图分辨率有限，判定在边界处失准）。

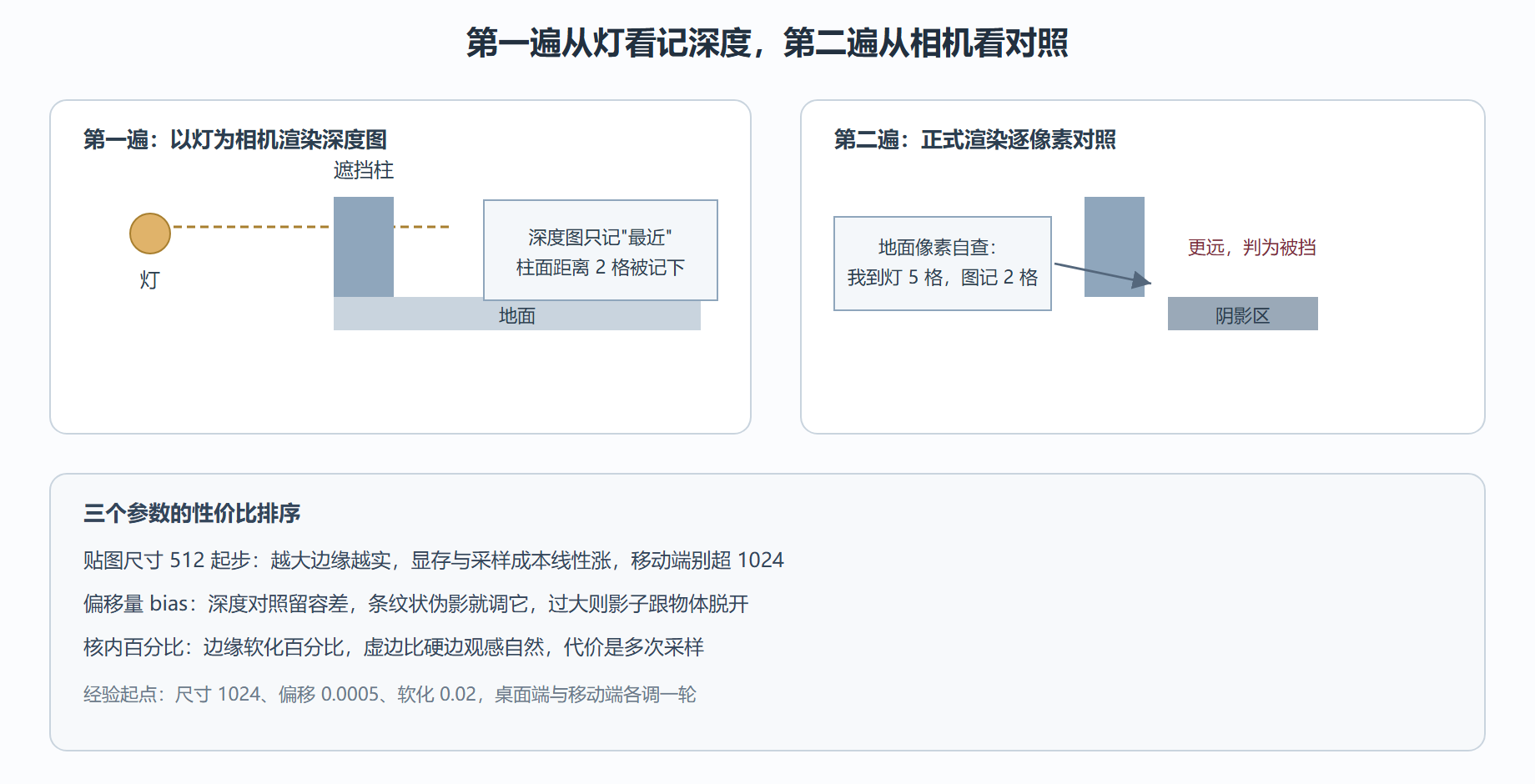

图 3-2 阴影的两遍渲染：深度图如何判定明暗

二、把影子接到场景里

方向光或聚光灯配一个生成器，投掷物登记进名单，接收面打开开关，影子就通了：

// 三件套：灯、生成器、登记
const sun = new BABYLON.DirectionalLight("sun", new BABYLON.Vector3(-0.5, -1, -0.3), scene);
const shadowGen = new BABYLON.ShadowGenerator(1024, sun);   // 深度贴图边长 1024
shadowGen.usePercentageCloserFiltering = true;              // 软化边缘：观感与性能折中

heroMesh.receiveShadows = true;      // 接收：地面上落别人的影子
shadowGen.addShadowCaster(heroMesh); // 投掷：自己挡光产生影子
ground.receiveShadows = true;

// 常用微调三参数
shadowGen.bias = 0.0005;             // 深度容差：条纹伪影的第一旋钮
shadowGen.normalBias = 0.01;         // 沿法线偏移：细窄物体自阴影的解药
shadowGen.darkness = 0.4;            // 0 全黑影到 1 几乎无影
​

两个名单要分开理解：投掷名单决定"谁挡光"，接收开关决定"谁显示影子"。忘了登记投掷物，影子凭空消失；只投不收，物体挡了光但地面不显示——两个症状对应两个名单，排查不混淆。

动态物体每帧重画深度图理所当然；静态物体可以再省一步，把深度图冻结：

// 场景里只有一盏灯动、物体全静止：深度图只需更新一次
shadowGen.getShadowMap().refreshRate = BABYLON.RenderTargetTexture.REFRESHRATE_RENDER_ONCE;
// 物体动了要手动重刷一次
shadowGen.getShadowMap().refresh();
​

三、伪影排查与移动端降级

阴影出问题有三种高发面孔，各自有固定排查路径。条纹伪影（表面出现斑马纹）：bias 与 normalBias 双参联调，先加 normalBias 再动 bias。影子缺失：按"投掷名单、接收开关、灯的类型"三步查，点光源默认无投影是重灾区。影子与物体脱节（脚底悬空一大截）：bias 加过头了，往回收。高频原因与解法整理成速查：

移动端的降级顺序是：贴图尺寸降到 512、关闭软化过滤只留硬影、只保留主光投影、静态场景用烘焙思路——深度图刷一次后冻结，四步做完，中端手机也能带得动影子。

⚠️ 常见坑：阴影不是"场景级开关"而是逐灯逐网格的配置。给全部网格无差别登记投掷与接收，等于把每盏灯的深度图绘制范围拉满，帧率无声腰斩——只给视觉重点区域的物体开。

展馆案例：从无影到软影的三轮调优

把参数表走成完整流程。背景：一个户外观展平台，白天场景，地面一片惨白，建筑像浮在纸面上没有重量感。第一轮先通路：加方向光与生成器，尺寸按桌面 1024 起，把主展馆与台阶登记进投掷名单、地面打开接收——影子立刻出现，但台阶立面上爬满斑马纹。第二轮治伪影：先把 normalBias 提到 0.02，条纹淡了大半；残余部分再微调 bias 到 0.0006，立面干净了。第三轮管观感与账本：硬影边缘生硬，桌面端开软化过滤，边缘自然但帧耗时涨了约 1.5 毫秒；中端手机吃不消，最终按设备分档——桌面开软化保 1024，移动端关软化降到 512 只留主展馆投影。结果：桌面稳 60 帧，移动端回到可玩的 30 帧档，画面成立。解读：调参顺序本身就是方法论——先灯型、再名单、再偏移、最后观感与分档，乱序会在症状间来回打转。变式：黄昏场景灯位压低、影子拉长，深度图精度不够时影缘出现格状断裂，思路是把阴影有效范围收窄到观众真正看得到的地带，远处放弃投影。

// 展馆阴影的调优骨架：先通路、再治伪影、后分档
const size = isMobile ? 512 : 1024;                  // 尺寸分档：移动端先砍一半
const shadow = new BABYLON.ShadowGenerator(size, sun);
shadow.addShadowCaster(mainHall);                    // 只登记视觉重点物
shadow.addShadowCaster(stairs);
ground.receiveShadows = true;
shadow.normalBias = 0.02;                            // 第二轮：条纹的第一旋钮
shadow.bias = 0.0006;                                // 残余伪影再微调
shadow.usePercentageCloserFiltering = !isMobile;     // 第三轮：观感按设备分档
​

本节要点回顾

• 影子是关系不是属性：本质是场景从灯光视角多渲染一遍
• 两遍机制：先记"离灯最近"的深度图，正式渲染逐像素对照判定
• 投掷与接收是两个名单：谁挡光、谁显示影，排查先分清
• 三参数起点：尺寸 1024、偏移与法线偏移联调、软化 0.02
• 静态场景冻结深度图：刷一次用到底，是移动端最划算的阴影优化
• 降级四步：降尺寸、关软化、留主光、烘焙冻结

第3章收束，画面有了颜色与影子。下一章回到帧的第1站：动画、交互、物理、界面与声音——渲染开始之前，世界先要动起来。
