1.3 矢量、栅格与空间参照：两种原料的规格

1.3 矢量、栅格与空间参照：两种原料的规格

本节摘要：矢量与栅格是空间数据的两种原料形态，前者精于离散对象、后者精于连续表面；空间参照由椭球、大地基准、投影三层构成，是把坐标数字钉上地球的钉子。本节收束第 1 章，为第 2 章的坐标变换工序备足概念弹药。

先看清两种原料的纹理

两类数据在加工链上的角色分工，源自它们记录世界的方式根本不同。矢量的最小单元是"对象"：一口井、一条路、一个地块，边界清清楚楚，属性一对一挂账。栅格的最小单元是"格子"：地表被切成规则方格，每格记一个值，格子的行列号就是它的位置。

把两种纹理摆在一起对比：

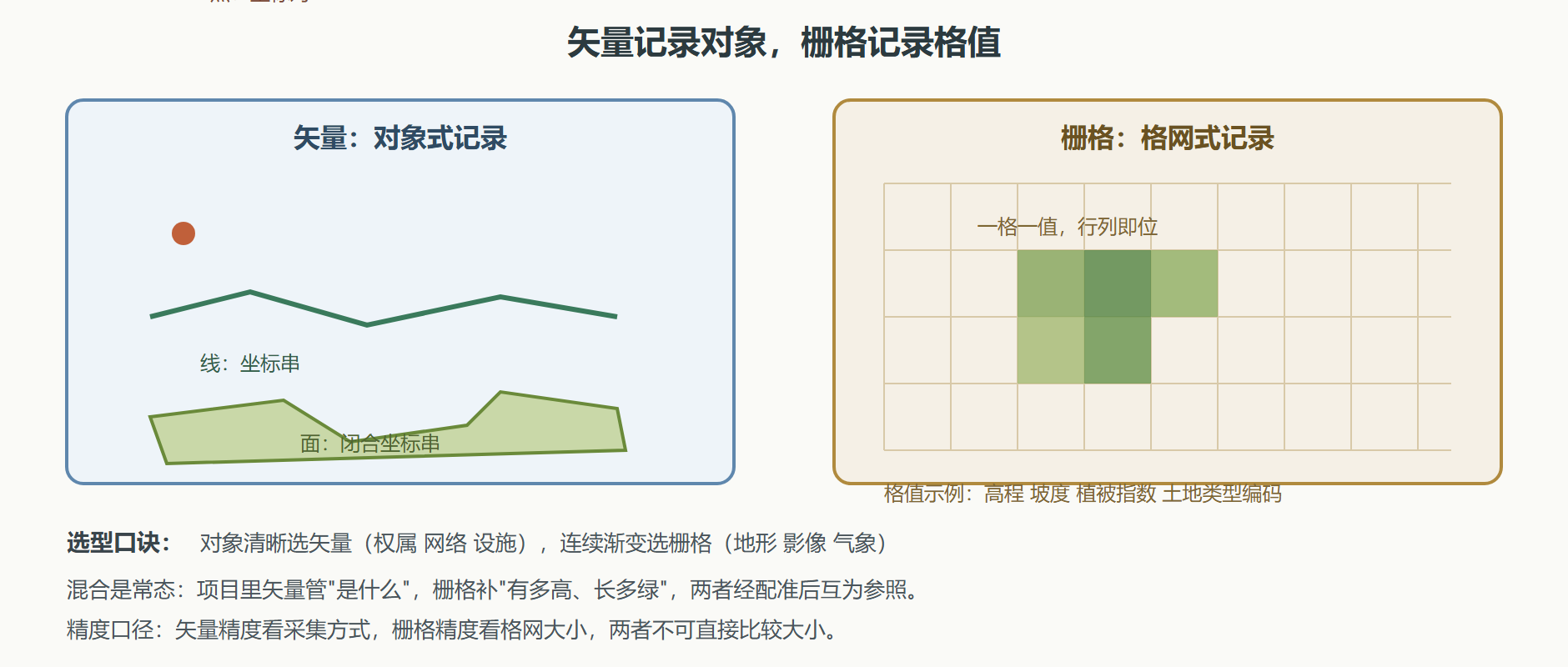

图：矢量与栅格两种原料的结构对比

什么时候选哪种原料？给三个判断支点。对象边界是否清晰：宗地界址清楚，用矢量；山体植被渐变无自然边界，用栅格。更新粒度：单宗地过户只动一个对象，矢量更新成本极低；栅格一改就是重算一整片。计算性质：求长度、面积、包含关系，矢量直接算；求坡度、汇流、遥感指数，必须靠栅格邻域运算。

精度与比例尺：一条常被问的换算

"这份数据准不准"是甲方的高频问题，答案藏在两个换算里。矢量侧，地形图精度与比例尺挂钩——1 比 1 万图上的图解精度约零点一米乘以分母，即实地约十米；数字化采集的界址点精度则由测量方式决定，RTK 可到厘米级，图解矢量化只能到米级。栅格侧，分辨率直接换算成地面尺度——30 米格网意味着小于 30 米的地物在数据里不存在，一格只代表一个均值。

# 精度换算速查（评估数据能否支撑业务）
矢量
  1比1万地形图        图上0.1毫米 实地约1米（更新版口径）
  RTK实测界址点        厘米级
  影像矢量化           1至2个像元 折算实地米级
栅格
  30米格网             最小可辨地物约90米 长度三像元经验
  2米亚米级影像        可分辨房屋轮廓 车辆
  5厘米无人机航摄      可数井盖 可量墙角
# 用法：业务需要的最小量测尺度 对照数据精度 差一个量级就该换数据
# 反例：用30米格网统计村界边的零星林地 结果为零 不是没有 是看不到
​

两个常见问题一并答了。矢量和栅格能互相转吗？ 能，但单向有损：栅格转矢量（矢量化）要人工判读边界，质量取决于判读；矢量转栅格（栅格化）要选格网大小，格网一粗细节即丢。两种数据怎么叠到一起？ 配准——把栅格的坐标对齐到矢量所在的参照系上，选控制点、算变换、检查残差，这套动作第 2.3 节误差校正会展开成完整工序。

空间参照：把数字钉上地球的三层钉子

坐标数字本身没有意义——(384500, 3762800) 说的是哪？必须配上空间参照才有答案。这个参照分三层，层层递进。

第一层是椭球：用一个数学椭球逼近地球形状，长半轴约 6378 千米、扁率约 1 比 298，这是计算的几何舞台。第二层是大地基准：同一形状的椭球，摆放位置不同，就构成不同基准——北京 54 用的是外来椭球局部对齐，西安 80 与 CGCS2000 各自重新标定，其中 2000 国家大地坐标系是地心体系，也是当前国家标准的强制性方向。第三层是投影：把椭球面展开成平面，高斯-克吕格投影按经度分带，6 度带用于小比例尺，3 度带用于大比例尺，每带中央经线无变形。

三层的组合产生了项目里最常见的混乱源：

# 常见坐标系组合速查（进厂验收必查项）
坐标系统            基准          典型投影            常见来源
北京54              参心          高斯6度带/3度带       早期地形图、老存量数据
西安80              参心          高斯3度带为主         2000年前后二调、规划数据
CGCS2000            地心          高斯3度带             国土三调、不动产登记、新项目
WGS84               地心          经纬度直接存储        GPS外业、互联网底图
# 验收看三处：椭球基准、投影类型、带号——三者全对上才能视作同一坐标系
​

同一个点在不同组合下的数字完全不同。算一笔账：某县行政中心在 3 度带第 38 带高斯平面上是 (384500, 3762800)，换成经纬度约为东经 114.05 度、北纬 32.15 度；若有人把它误当成 6 度带坐标解读，点位会向西偏出一百公里以上，直接落到邻县。这不是假设——每年都有项目把带号搞混，图幅整幅错位。

三层钉子怎么查

数据进厂时核对空间参照，是最便宜也最有效的质检。操作上在桌面端右键图层查看属性中的空间参照信息，同时用两个旁证交叉验证：

# 坐标参照核对清单（逐项打勾，缺一不可）
1. 元数据声明：记录声称的基准与投影（书面依据）
2. 数值范围验证：
   经纬度存储：经度73至135，纬度18至54之间为合理国内范围
   高斯3度带：横坐标带号应在23至46之间，纵坐标百万级至千万级
3. 控制点比对：找两个已知控制点（政府驻地、交叉路口）量测核对
4. 图层叠加试验：与确信无误的参照图层叠加，观察是否吻合
# 经验：第2条最容易被跳过，也最能拦住"带号写错"这类低级事故
​

一个真实教训。某作业队外业用 GPS 采了 300 个界址点，回来直接导入项目库，绘出来全县的点缩成一团。排查发现采集软件默认输出 WGS84 经纬度，而项目库是 CGCS2000 高斯 3 度带。两套基准本身差异不算巨大，但"经纬度没投影就直接当平面坐标用"这一步错得彻底。补救办法正是第 2.2 节的主课：先定义正确的源参照，再执行投影与基准变换。

💡 关键直觉：坐标数字是"暗号"，空间参照是"密码本"。拿到任何新数据，第一件事永远是找密码本，而不是急着解密。

补一个高频疑问：同一份数据能存两套坐标吗？ 能，且很常见——库内主存一套平面坐标用于分析计算，元数据里保留经纬度描述用于交换展示。但同一图层内的坐标值必须只有一套，混存两套值的图层等于密码本自己打架，任何分析都不可信。显示用的切换交给软件实时投影完成，不需要预存两份几何。

本节要点回顾

• 分工：矢量精于离散对象与低粒度更新，栅格精于连续表面与邻域运算
• 三层结构：椭球定舞台、基准定摆放、投影定展开，三层组合才构成完整空间参照
• 基准家族：54、80、2000 并存于存量数据，2000 是当前强制方向
• 带号陷阱：3 度带与 6 度带横坐标数值差异巨大，验收必须核对带号
• 核对清单：元数据、数值范围、控制点、叠加试验四步，成本最低的质检

第 1 章到此收束。下一章开工：数据怎么搬进厂、怎么统一到同一坐标旗下。
