本节摘要：缓冲区回答"影响范围"，叠加回答"多层求交"，网络回答"沿路怎么走"——三件设备构成矢量侧的主力加工能力。本节用一条学校选址推理链把三者串起来，并给出叠加算子的选择规则与网络建模的三要素。

一条学校选址的推理链

规划新区要新增一所小学，选址要求写成三条：距现状主干道 200 米以内（交通可达），距现状小学 1500 米以外（避免重复覆盖），不在工业用地内（环境安全）。这三条要求正好是三种分析的教科书式组合：距离条件靠缓冲区，排除条件靠叠加擦除，服务人口核算靠网络服务区。

先把推理链画出来再动手：

# 选址推理链（先画链再操作）
第1步 缓冲区生成：主干道缓冲 200 米 → 候选带A
第2步 缓冲区生成：现状小学缓冲 1500 米 → 排除带B
第3步 叠加求异：A 擦除 B → 初步候选区C（可达且不重复覆盖）
第4步 叠加求交：C 与非工业用地面求交 → 合规候选区D
第5步 网络服务区：以D质心为设施点算步行服务区 → 核算覆盖人口
第6步 量算排序：按覆盖学龄人口对候选区排序，输出前3名
# 注意：每一步的产出都是下一步的输入，链条任何一环口径错，结论全错
​

一、缓冲区：距离的具象化

缓冲区把"距离某对象多远"变成一块看得见的地。操作本身简单，难点全在参数：

# 缓冲区操作与输出（主干道 200 米缓冲）
操作：分析菜单 缓冲区分析，输入图层 ROAD_L，距离 200，融合方式选融合
参数取舍：
  融合 vs 不融合：重叠段合并为一个多边形，统计面积用融合；
                  保留各自归属做逐条分析则不融合
  单环 vs 多环：需要 100/200/300 米梯度时生成多环
输出示例：
  输入线要素 214 条 → 输出面要素 1 个（融合后）
  缓冲区面积 18.7 平方公里，占规划区面积 31%
解读：占比如此之高说明路网密集，"距干道200米"这一条几乎不构成有效约束，
     建议改用次干道或收紧距离重算——分析结果反过来检验条件设计的合理性
​

这个输出里藏着一条重要的元规则：分析不只是执行条件，也在检验条件。缓冲区占了三分之一城区，说明这条选址条件形同虚设，应该反馈给规划师收紧。

二、叠加：多层数据求交的六种刀法

叠加是矢量分析的心脏，但"叠加"是个笼统的词，具体有六种刀法，选错刀法结果全非：

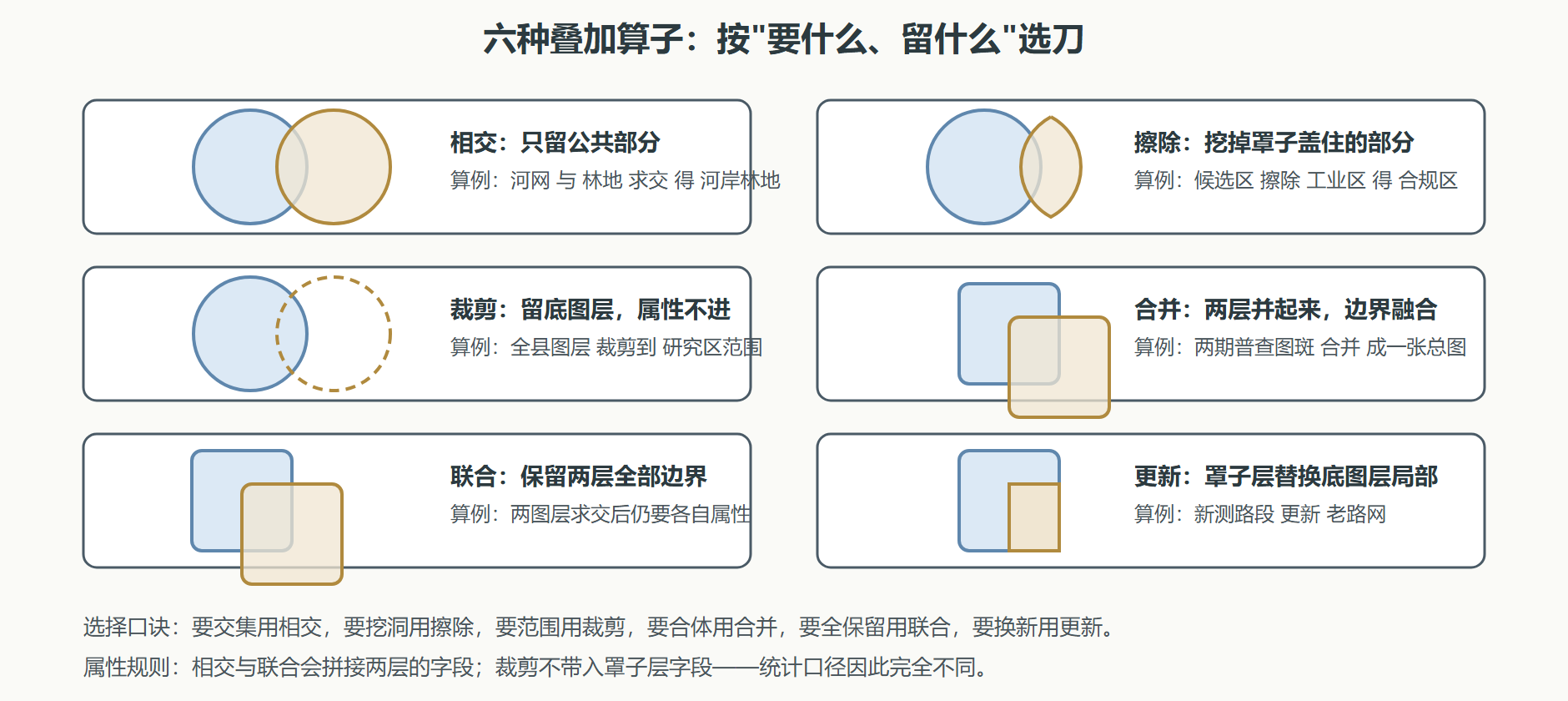

图：六种叠加算子的选择地图

把选址链的第 3、4 步执行完：

# 叠加执行记录（选址链第3、4步）
第3步 擦除：候选带A（面积18.7平方公里）擦除 排除带B
     输出：初步候选区C，面积 4.2 平方公里，4 个离散图斑
第4步 求交：C 与 非工业用地面 相交
     输出：合规候选区D，面积 1.8 平方公里，3 个图斑
     字段拼接：D 的属性表带上原候选区编号与用地代码两套字段
解读：面积从 18.7 到 1.8，两道约束筛掉了九成空间；
     3 个图斑即为候选校址的实体范围，进入第 5 步服务区核算
​

三、网络：沿路径的分析

网络分析的对象是"通行"而非"直线距离"。学校到小区的 1500 米服务半径，走直线是一回事，过桥绕路是另一回事。网络建模的三要素：结点（路口、井、站点）、弧段（连接结点的可通行边）、阻力（通过一段路的花费，通常是时间或距离）。

# 网络服务区分析操作（核算学校覆盖人口）
步骤1  网络构建：道路图层构建网络，路口生成为结点
       正向阻力字段 = 路段长度；可按需要加权（限速、坡度）
步骤2  单向与禁转设置：录入单行道与禁左转路口（业务数据，外业采集）
步骤3  设施点加载：候选区D三个图斑的质心作为设施点
步骤4  服务区求解：设步行 1000 米阈值，生成服务区面
输出示例：
       候选1 覆盖学龄儿童 1430 人
       候选2 覆盖学龄儿童  980 人
       候选3 覆盖学龄儿童  1610 人
解读：候选3覆盖最多，但其图斑紧邻现状学校服务区边缘，
     需回看第2步的1500米排除条件是否被网络口径取代后仍然成立
​

注意最后一句解读暴露的问题：欧氏距离缓冲与网络服务区是两种口径，条件用缓冲写、核算用网络做，两者可能打架。严谨做法是条件与核算统一到同一口径，或在报告里明确两口径的差异。

大数据量叠加的性能课

选址案例的数据量小，感觉不到疼。真实项目里道路网十万条、地块三万片时，叠加会从"秒回"变成"半小时转圈"。三个提速手段按性价比排序。先裁后叠：把参与叠加的图层先按研究区矩形范围裁剪，扔掉县界外的几十万要素，常常一步就把数据量砍掉七八成。建空间索引：确认两个图层都有空间索引再执行，无索引的叠加是全表扫描对全表扫描，慢出天际。化简容差：对极弯曲的线面按精度允许的容差做轻微化简，顶点数减半，求交计算量近乎减半。

# 叠加提速实测记录（道路网与地块层 演示环境）
手段              要素数变化        耗时变化
原始直接叠加       未处理           28 分钟 无索引
裁剪到研究区       12万降到3.1万     7 分钟
补建空间索引       数量不变          4 分钟
0.2米容差化简      顶点减四成        2 分钟
# 结论：不写一行代码 三步常规操作提速十四倍
# 提醒：化简容差要写进成果说明 面积因此有千分级变化 供下游使用者知情
​

⚠️ 常见坑：拿缓冲区冒充服务区。山区与河网城市里，直线 500 米可能绕行 3 公里，用缓冲区划定学区、消防站辖区会产生系统性失真——凡是"人要沿着路走"的问题，一律用网络口径。

💡 关键直觉：叠加分析的本质是"用空间关系做数据库连接"。属性表的连接靠键值，图层的连接靠位置——选算子就是选连接方式，字段是否拼接就是连接后保留哪些表的列。

缓冲区侧也有一个常被忽略的参数：端头样式。给河流做 500 米缓冲，线两端是平头还是圆头，直接影响端点处的覆盖形状；给一排加油站做辐射圈后要不要融合（重叠区合并成一个整体），决定统计"覆盖总面积"时会不会重复计数。这两个小参数选错，报告数字就能差出一个百分点——评审现场被追问时才发现，是最难堪的一种。

本节要点回顾

• 推理链先行：先画分析链再动手，每步产出是下步输入，口径错一环全错
• 分析检验条件：缓冲区占比畸高说明约束形同虚设，结果要反馈给条件设计
• 六种刀法：相交留交集、擦除挖洞、裁剪定范围、合并融体、联合保全、更新换新
• 属性规则：相交联合拼字段、裁剪不带入，统计口径随算子而变
• 网络三要素：结点、弧段、阻力；单向与禁转是业务数据，不采就没法准
• 口径一致：条件与核算要么都欧氏、要么都网络，混用必打架

矢量侧讲完，下一节转向连续表面的世界：栅格分析与数字地形建模。
