1.2 OpenFlow 的诞生与发展

1.2 OpenFlow 的诞生与发展

本节摘要：OpenFlow 2008 年诞生于斯坦福，2011 年交给 ONF 标准化，从 1.0 的单表走到 1.3 的多表加 Meter、再到 1.5 的报文编辑，每个版本都在回应真实部署中暴露的短板。本节沿时间线拆解版本演化逻辑，为后续按 1.3 为基准解剖报文做好版本坐标。

学习目标

阅读完本节，你应当能够：

1. 按时间顺序说出 OpenFlow 的五个关键节点
2. 解释 1.0 → 1.3 → 1.5 各自的核心增量
3. 说明为什么本教程以 1.3 为解剖基准

从一篇论文到一个产业

2008 年，Nick McKeown 等人在 ACM Communications 上发表《OpenFlow: Enabling Innovation in Campus Networks》，想法朴素得近乎大胆：交换机的转发表本来就是一个"匹配—动作"结构（TCAM 就是干这个的），不如把它标准化成"流表"，再开一个接口让外部软件读写。

时间线上的关键节点：

• 2008：论文发表，原型在校园网验证
• 2009：OpenFlow 1.0 发布，单流表，12 元组匹配
• 2011：开放网络基金会（ONF）成立，接管标准；1.1 引入多表与 MPLS 支持
• 2012：1.3 发布——流水线成型、Meter 表出现，成为部署最广的版本
• 2014–2015：1.4、1.5 增加监控表项与报文编辑能力；同期 P4 语言兴起，业界重心开始从"协议标准化"转向"可编程数据面"

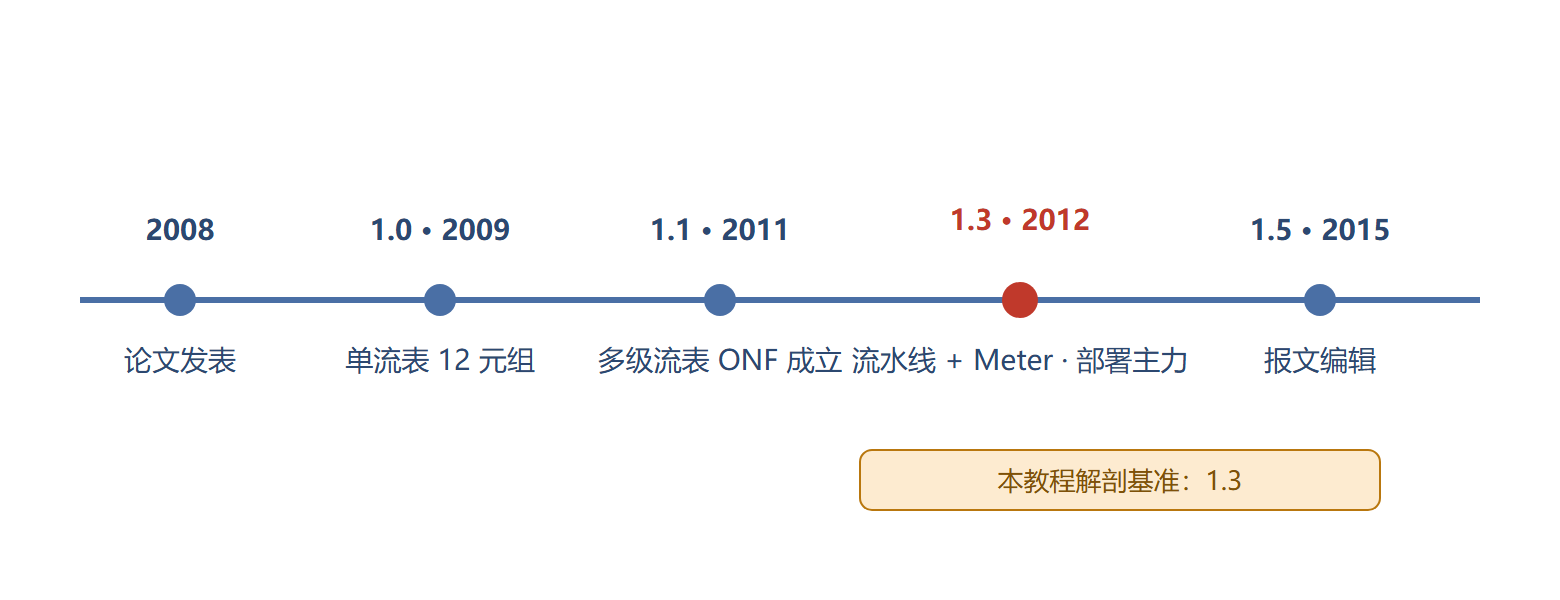

OpenFlow 版本演化时间线

版本之间的演化逻辑

版本号不是功能抽奖，每一步都在填上一版的坑：

• 1.0 单表：实现简单，但复杂策略要在一个表里堆出上万条目，TCAM 撑不住
• 1.1/1.2 多表：把策略拆成"分类 → 转发 → 终态"几级流水线，每级小而专；1.2 还引入了组表
• 1.3：补上 Meter 表（限速）与改进的匹配结构 OXM，工业可用度陡增——今天绝大多数交换机宣称支持的就是 1.3
• 1.4/1.5：加监控表项属性、灵活的报文编辑（写字段、压栈），但商用芯片跟进缓慢，更多停留在软件交换机

版本协商是报文层面第一个要面对的现实问题：控制器与交换机 Hello 消息里各带支持的版本，取交集，谈不拢就断连。2.6 节的会话实录里你会亲眼看到这个过程。

OpenFlow 之后呢

把话说完整：2016 年后业界叙事转向 P4 与可编程数据面，OpenFlow 的"新部署份额"在下降，但它留下的两笔资产不过时——流抽象的思维方式，和庞大的存量部署（很多云厂商的内部网络仍在跑 OpenFlow 或其变体）。学它依然是理解 SDN 的最短路径。

解剖现场：版本协商是怎么谈崩的

时间线讲了"演化了什么"，但多版本共存的网络里更常见的问题是"怎么谈"。OpenFlow 的版本协商藏在双方的第一条 Hello 里：各自在报文体里亮出自己支持的版本位图，取交集里最高的那个；交集为空则回 Error（类型 1，代码 5）并立刻断开。整个过程没有重试，失败即闪断。

在解剖台上复现一次"谈崩"很容易，把 OVS 限死在 1.0，让控制器只讲 1.3：

# 把 s1 的协议能力限制为 1.0
sudo ovs-vsctl set bridge s1 protocols=OpenFlow10
# Ryu 侧强制只用 1.3
ryu-manager --ofp-tcp-listen-port 6653 ryu.app.simple_switch_13
# Error: OFPET_HELLO_FAILED / OFPHFC_INCOMPATIBLE        <- 谈崩，连接关闭
​

这个实验的价值在于识别一类高频故障：交换机与控制器都"活着"，端口也通，但业务全黑。抓包三秒钟就能定位——看到 Hello 之后紧跟 Error 而不是 Features-Request，问题就是版本。修复方式二选一：放宽控制器使其支持 1.0，或放宽交换机协议集合（ovs-vsctl set bridge s1 protocols=OpenFlow10,OpenFlow13）。

版本坐标：本教程的基准与回退路径

本教程以 1.3 为解剖基准，理由在正文已述。但阅读旧资料、旧代码时需要一个换算表，把各版本的关键差异压进一张速查：

读 2012 年前后的论文与代码（大量 SDN 研究基于 1.0），要自动在脑内做三个换算：它说的"流表"是唯一那张表，没有 GOTO；它的匹配字段是结构体成员而非 OXM TLV；它下发的动作列表直接挂在流条目上，没有指令这层封装。这些差异会在第 2 章逐个展开，此处先立一个坐标：1.0 是历史原点，1.3 是工程原点，两者之间的路就是多表化与可扩展化两条主线。

补一段容易被版本表掩盖的事实：版本号与实现支持是两回事。规范发布与商用芯片支持之间通常隔着两三年，1.4 与 1.5 发布于 2014、2015 年，但直到今天多数商用交换机的实现重心仍停在 1.3 加部分 1.4 特性。反过来，OVS 这类软件交换机几乎总是全版本跟进，于是出现"同一份控制器代码，软件环境全通、硬件环境半瘫"的常态。评估任何 OpenFlow 能力时，问题从来不是"规范里有没有"，而是"我的设备协商出的版本里有没有、且实现真的支持"——这个三段式追问，是从教程走向工程的第一道思维门槛。

能力三段式追问 {
    第一问: 规范该版本是否定义了此能力（查 spec 章节）
    第二问: 设备协商版本是否覆盖（查 Hello 交集与 Features-Reply）
    第三问: 实现是否真的支持（查 Table-Features 能力位，而非 datasheet）
}
→ 三问全过才可写进配置基线；任何一问存疑即降级到保守方案
​

本节要点回顾

• 起点：2008 斯坦福论文，把 TCAM 的"匹配—动作"抽象成流表
• 主线：1.0 单表 → 1.1/1.2 多表与组表 → 1.3 流水线 + Meter → 1.5 报文编辑
• 基准选择：以 1.3 为解剖基准，对应最广的部署现实
• 后续：P4 承接了可编程数据面的接力棒，但流抽象源自 OpenFlow

概念的定义工作，交给下一节。
