4.1 组表 Group Table 解剖

4.1 组表 Group Table 解剖

本节摘要：组表是流表之外的另一张动作抽象表：流条目里的 GROUP 动作不直接指定端口，而是指向一个"组"，组里装着若干动作桶（Action Bucket）。四种组类型——all、select、indirect、fast failover——分别覆盖组播、负载均衡、间接引用与故障切换。本节拆解组条目字段与四种类型的执行语义。

为什么需要组表

流条目的一个 OUTPUT 只能指一个端口。要做组播（一份进、多份出）或双上行链路冗余，纯流表得靠控制器实时增删条目，慢且抖。组表把"多出口"抽象成数据面原生能力：交换机本地就能复制、选择、切换，控制器只维护组定义。

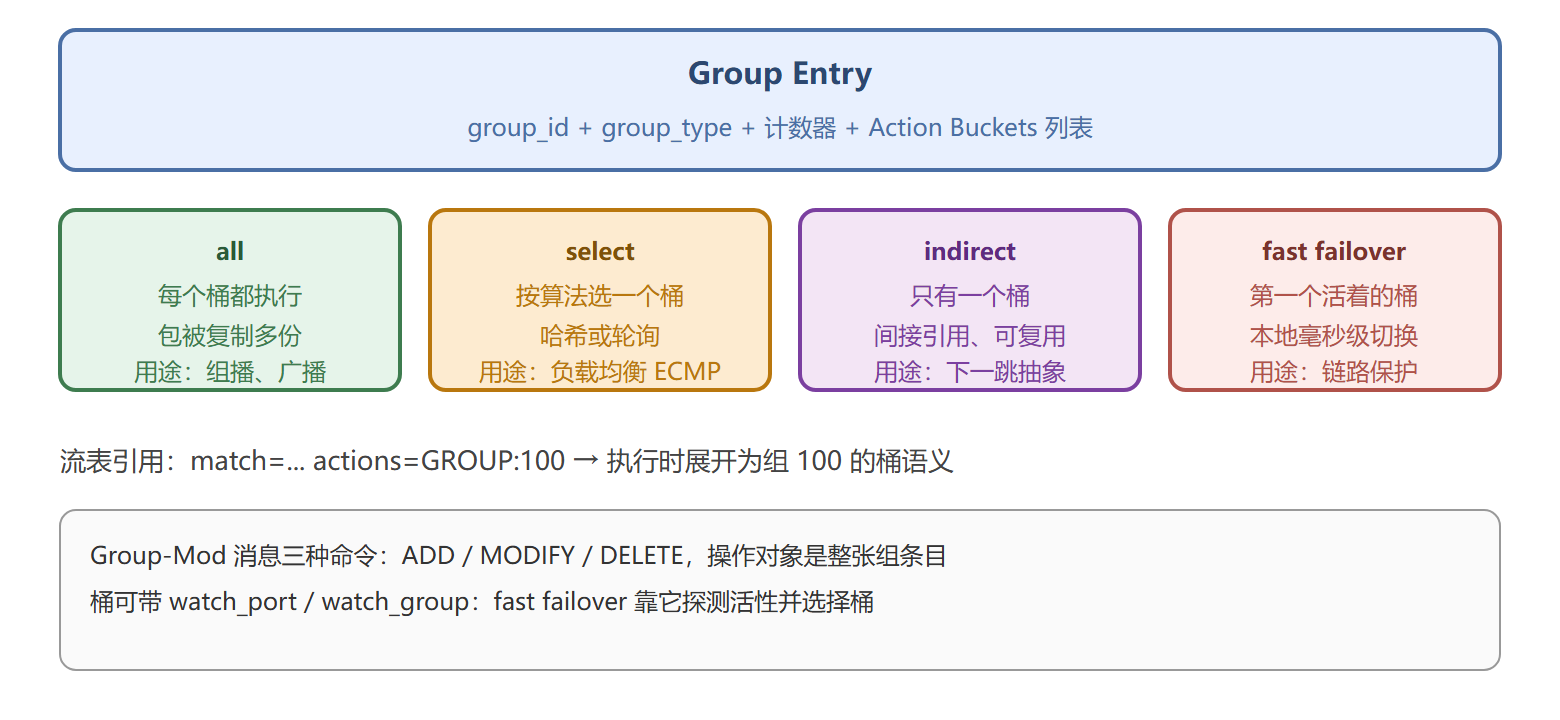

组条目结构与四种类型

四种类型的语义细节

• all：交换机对每个桶各复制一份包独立执行。组播复制时注意 TTL 与 MAC 改写要在桶内各自完成——复制的是流水线出口的同一份包，不会各自重跑流水线
• select：选桶算法由实现决定（简单轮询或五元组哈希），select 组支持权重字段做加权分发
• indirect：单桶组，看似多余，实为工程利器——把"下一跳策略"定义成一个组，几百条流条目引用同一个组 id，改路径时只需 MODIFY 一个组
• fast failover：交换机按桶序检查 watch_port 的 liveness，选中第一个活桶执行。切换发生在数据面本地，不惊动控制器，这是它比控制器重路由快几个数量级的原因

动手：配一个组播组

在实验台用 ovs-ofctl 直接构造 all 组（编号 100），把流量复制到端口 2、3、4：

sudo ovs-ofctl -O OpenFlow13 add-group s1 \
  "group_id=100,type=all,bucket=output:2,bucket=output:3,bucket=output:4"

sudo ovs-ofctl -O OpenFlow13 add-flow s1 \
  "ip,nw_dst=239.1.1.1,actions=group:100"

sudo ovs-ofctl -O OpenFlow13 dump-groups s1
​

在 h2、h3、h4 上同时抓到 239.1.1.1 的包，就是组表在数据面完成的三倍复制。对应的 Wireshark 里能看到 Group-Mod（type=15 家族）的桶列表逐字段展开——group_id、type、bucket 数量与每个桶的动作序列。

⚠️ 常见坑：删除组前不清理引用它的流条目，交换机行为未定义（有的直接 Error，有的流量黑洞）。先删流后删组，顺序别反。

💡 关键直觉：组表是"数据面的子程序"——流表调用它，控制器定义它。把可复用的转发策略封装成组，规则数量能降一个量级。

动手：fast failover 的切换实验

failover 的毫秒级切换可以在解剖台上量化。拓扑用三台交换机串成一条主路径加一条备份路径，在中间节点配一个 fast failover 组，第一桶 watch 主路径端口，第二桶 watch 备份端口：

# 建组：桶 1 走主路径 2 口，桶 2 走备份 3 口
sudo ovs-ofctl -O OpenFlow13 add-group s1 \
  "type=ff,id=1,bucket=watch_port:2,output:2,bucket=watch_port:3,output:3"
# 业务流指向组
sudo ovs-ofctl -O OpenFlow13 add-flow s1 \
  "table=0,priority=100,ip,nw_dst=10.0.0.9,actions=group:1"
# 切换证据在组统计里：
sudo ovs-ofctl -O OpenFlow13 dump-group-stats s1
#             bucket1: packet_count 从切换时刻起接管
​

对照组实验更能说明问题：把组换成普通 OUTPUT 指向主路径，同样拔链路，丢包会持续到控制器的 Port-Status 触发重路由为止（Ryu 环境下通常几百毫秒到秒级）。两者的差值就是"数据面本地切换"与"绕道控制面"的固有代价差。生产上做高可用路径设计时，这个实验应该作为验收项跑一遍——watch_port 探活依赖交换机端口的 liveness 信号，个别厂商实现只认管理性 down 而对物理信号劣化反应迟钝，这种差异只有实验能暴露。

删除语义与引用计数：Group-Mod 的坑

组被流表引用时直接 DELETE 会怎样？规范允许交换机拒绝，行为是回 Error，但 OVS 的实际行为版本间有过差异，跨设备代码绝不能赌这个。工程正确姿势是三步走：先改流表解除引用（把 GROUP 动作的条目删掉或改写），再删组，最后用 Barrier 确认两步都落地。批量下发的顺序同理：先 ADD 组、后 ADD 引用它的流；这个顺序反了，交换机在收到流条目的瞬间找不到组 id，同样是 Error。把"组先于流建、流先于组删"写成控制器代码里的固定注释，能省掉未来很多深夜排障。

最后补一条 select 组的工程注意：选桶算法实现自由意味着跨设备不可预测——同一拓扑换一批交换机，哈希种子不同，分担比例的微观分布会变。依赖 select 做精确流量切分（而不是粗粒度分担）的设计是脆弱的。此外 watch_port 与 liveness 信号只对 fast failover 组生效，把它写进 select 组的桶里没有任何保护语义，这种"配置看起来很安全、实际上不生效"的错误只有通过拔线演练才能暴露，所以 4.1 的动手实验应当作为组表相关变更的固定验收步骤。

本节要点回顾

• 结构：group_id + type + counters + 动作桶列表，Group-Mod 三命令维护
• 四类型：all 复制、select 分发、indirect 复用、fast failover 本地保护
• failover 优势：watch_port 探活 + 数据面切换，毫秒级
• 删除顺序：先解除流表引用，再删组

速度的边界在哪里？下一节解剖 Meter。
