4.4 夏皮罗延迟：迟到的雷达回波

4.4 夏皮罗延迟：迟到的雷达回波

本节摘要：光速有限加上引力场中的"有效变慢"，让掠过太阳附近的雷达回波比平直时空的预期晚到约 240 微秒——这是夏皮罗 1964 年预言、被称为第四检验的效应。从水星金星雷达实验的 10% 精度，到海盗号着陆器的千分之一，再到卡西尼号的十万分之二，四十年精度阶梯把弱场度规的时间项钉到了参数化后牛顿伽马值偏离小于 2.3×10⁻⁵ 的地步。

第四检验的提案

前三个检验分别看轨道形状（4.1）、光的方向（4.2）与钟的快慢（4.3），第四个看光的到时。1964 年，麻省理工学院的夏皮罗意识到：无线电信号穿越太阳引力场时，除了路径轻微弯曲，还有一件更要紧的事——4.3 节已经证明引力势低处的钟慢，而光速是用钟来计量的，于是信号在势阱里泡过的那段时间，传播时延比平直时空的账本多出一截。多出的这一截几乎全部来自时间项的积分，路径弯曲的贡献只占百分之几。

这个提案的聪明之处在于把"钟慢"从静态读数变成了可积分的传播量：来回一趟的额外时延是把 1/c 沿着弯曲时空的光路积分后减去平直值，天然对"时间项的系数"（后牛顿参数伽马）敏感。它在天文历表里至今都是行星雷达测距的标准订正项。

迟到的公式与量级

对地球发出、掠过太阳、打到行星再返回的雷达信号，额外往返时延为

Δt = (4GM/c³) · ln[(r_E + r_P + R)/(r_E + r_P − R)]

r_E、r_P 是地球与目标行星到太阳的距离，R 是它们的直线距离。对数项在"上合"（行星、太阳、地球几乎成一线）时最大。把账算出来：

# 夏皮罗延迟速算：上合构型下的往返额外时延
import math
GM_sun = 1.32712440e20
c = 2.99792458e8
R_sun = 6.96e8
coef = 4*GM_sun/c**3                 # 前置系数
print(f"前置系数 4GM/c3 = {coef*1e6:.1f} 微秒，剩下看对数项")

r_E = 1.496e11
for name, r_P in [("水星", 5.79e10), ("金星", 1.082e11), ("火星", 2.279e11)]:
    b = R_sun + 1e9                  # 信号擦过太阳边缘略外
    R = math.sqrt(r_E**2 + r_P**2 - 2*r_E*r_P*math.cos(0.02))  # 近上合
    ln_term = math.log((r_E + r_P + R)/(r_E + r_P - R))
    delay_us = coef * ln_term * 1e6
    print(f"{name:<3s} 上合：对数项 {ln_term:5.2f}，往返多走 {delay_us:6.1f} 微秒")
print("对比：平直时空地球-火星单程光行时间约 1000 秒，相对差亿分之一量级")
​

读数：前置系数约 19.7 微秒，水星上合对数项约 12，往返多走约 240 微秒；金星约 200 微秒量级，火星更大。百万分之一的相对差——要测它，得先把雷达台站的原子钟、行星的轨道历表、地球自转修正全部算干净，然后在一秒量级的回波时间里分辨出四分之一毫秒的多余迟滞。夏皮罗 1966 至 1967 年带队向水星与金星打雷达，测得延迟与预言一致到约 10% 至 20%——第四检验成立。

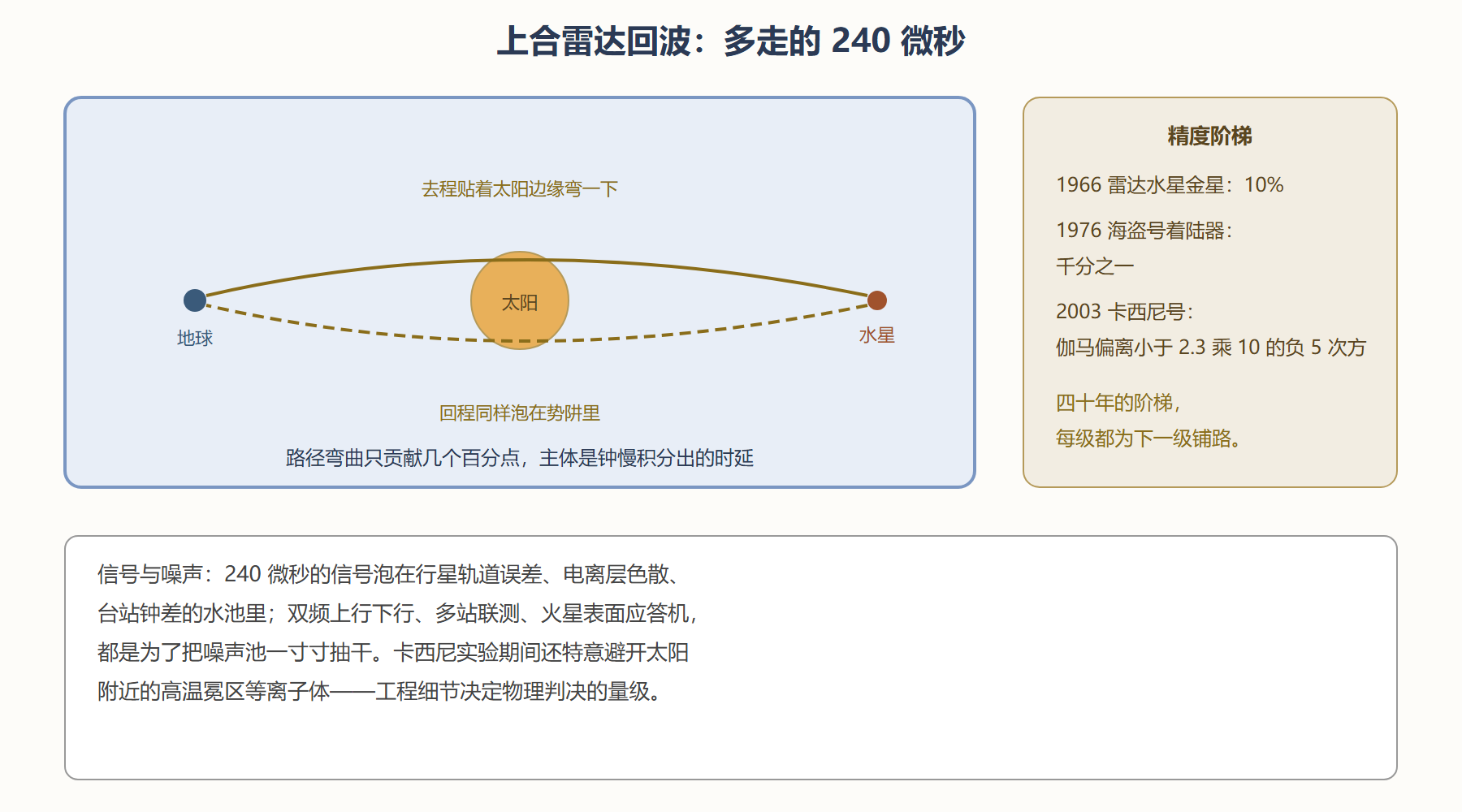

图 4-3 雷达回波的对账：路径与延迟剖面

从雷达到卡西尼的精度阶梯

# 精度换算：伽马偏离 2.3e-5 对应多大的时延不确定度
gamma_dev = 2.3e-5              # 卡西尼号测得的 1 加伽马偏离上限
delay_mercury = 240e-6          # 水星上合的往返时延，秒
sigma_t = gamma_dev * delay_mercury * 0.5   # 时延测量不确定度量级
print(f"等效时延不确定度约 {sigma_t*1e9:.0f} 纳秒")
print("——对一趟 1000 秒量级的飞行时间，计时精度要到十亿分之一")
print("双频电波抵消电离层、多普勒联测锁住轨道，才够得着这个门槛")
​

阶梯的三级各有讲究。第一级（1966 年雷达）：水星金星回波，10% 精度，证明效应存在。第二级（1976 年海盗号）：火星着陆器带着应答机，把回波从"行星表面漫反射"升级为"定点应答"，精度跳到千分之一，同时顺便量出了火星轨道的 Shapiro 订正必须写进历表。第三级（2003 年卡西尼号）：探测器在前往土星途中恰好经历上合，利用双频双向链路把等离子体色散剥干净，测得参数化后牛顿伽马值与 1 的偏离小于 2.3×10⁻⁵——等效于在十亿分之一的计时精度上对账。弱场度规的时间项至此被检验到太阳系可能性的边缘，进一步的问题（比如第五维、标量-张量理论的可测偏离）已经小于这个门槛，只能去强场与引力波里找——那是第 5、6 章的航段。

从检验到工程：延迟随视角怎么变

上合只是延迟最大的特殊构型。把太阳距角（信号方向与太阳方向的夹角）当自变量扫一遍，就得到深空网每天用的订正曲线——离太阳越远，延迟按对数律衰减，但从不归零：

# 火星测距的夏皮罗订正：太阳距角扫描
import math
GM_sun = 1.32712440e20; c = 2.99792458e8
coef = 4*GM_sun/c**3
r_E = 1.496e11; r_M = 2.279e11
print(f"{'太阳距角':>8s} {'往返延迟':>10s}")
for ang_deg in [3, 10, 30, 60, 90, 180]:
    th = math.radians(ang_deg)
    R = math.sqrt(r_E**2 + r_M**2 - 2*r_E*r_M*math.cos(th))
    ln_term = math.log((r_E + r_M + R)/(r_E + r_M - R))
    delay_us = coef*ln_term*1e6
    print(f"{ang_deg:>6d} 度 {delay_us:8.1f} 微秒")
print("九十度距角处仍有约 40 微秒——深空任务从头到尾都在这笔账里航行")
​

曲线读法：距角 3 度（近上合）延迟约 240 微秒；到 90 度仍有约 40 微秒；正对背日方向（180 度）也不清零（对数项有限）。这张表就是工程意义本身：火星车的指令时序、深空探测器的轨道拟合，若不逐条打上这笔订正，测距系统会带着微秒级的系统差运转，几天内轨道预报就漂出容差。夏皮罗延迟从"第四检验"变成"历表里的一行常备订正"，是广义相对论进入日常工程调度的第二个案例（第一个是 4.3 节的 GPS）。

💡 关键直觉：四大检验其实测的是同一份弱场度规的不同投影——进动读轨道积分、偏折读方向、红移读钟速、延迟读到时。把四个数字拼在一起，弱场几何的"证件照"就完整了；卡西尼之后，这张照片的分辨率已到十万分之一。

本站要点

• 机制：势阱里钟慢，光的传播时延被拉长；往返额外时延 ≈ (4GM/c³) × 对数几何因子，路径弯曲只占几个百分点；
• 量级：水星上合约 240 微秒、金星约 200 微秒，相对差只有亿分之一——对计时系统的极限挑战；
• 公式地位：如今是行星雷达测距与深空导航的标准订正项，天文历表每天都要用它；
• 精度阶梯：雷达 10% → 海盗号千分之一 → 卡西尼伽马偏离小于 2.3×10⁻⁵，等效纳秒级计时；
• 章末交接：四大检验全部通过，弱场几何的证件照齐了；下一章离开太阳系舒适区，驶入度规起伏以十分之几计的黑洞航区。
