本节摘要：编码解决"比特怎么变成信号"，介质解决"信号走什么路"。本节讲清基带与通带、曼彻斯特编码的自同步机制、三大介质的物理原理与适用场景，并用香农公式给一切信道划出理论天花板。
旅程进入第一站。上一章我们说数据包要"变成电信号冲上网线"，这一节就交代这次变形：同样的 0 和 1，在铜线上是电压、在光纤里是光强、在空中是载波的振幅相位。怎么表示、走什么路，决定了整条链路的速率上限与可靠性下限。
一、编码：给比特定"发音规则"
最朴素的想法叫不归零编码（NRZ）：高电平代表 1，低电平代表 0。实现简单，但有个致命缺陷——连续多个 1 就是持续的电压不变，接收方分不清"这是 5 个 1 还是没有在发数据"，时钟一旦漂移，边界全错。这叫失去自同步。
曼彻斯特编码的解法是把每个比特劈成两半，让每个比特中间必有一次电平跳变：跳变本身既当数据（从低到高是 1，从高到低是 0）又当时钟，收发双方靠它对表。代价是波特率翻倍——10 Mbps 以太网实际需要 20 MHz 的信号带宽，相当于用频率买同步。
发送比特： 1 1 0 1 0 NRZ: ────────┐ （连续1时电平不变） └────────┐ ┌─────── └──────────┘ 曼彻斯特: ──┐ ┌──┐ ┌─────┐ ┌──┐ ┌───── └──┘ └──┘ └──┘ └──┘ ↑每个比特中央必跳变：低到高=1，高到低=0 接收方把跳变沿当作时钟，无论数据怎么排都不会失步。 后续 100BASE-TX 改用 4B/5B 加扰码，用更经济的办法解决同一问题。
无线上则用调制：让一个高频载波携带低频数据。调幅（AM）改载波振幅、调频（FM）改频率、调相（PM）改相位；现代 Wi-Fi 的高阶正交幅度调制（如 1024-QAM）把振幅和相位组合出 1024 种状态，一次符号携带 10 个比特——状态数越多对噪声越敏感，这就是为什么 Wi-Fi 信号差时速率自动回落。
二、介质：信号的三条路

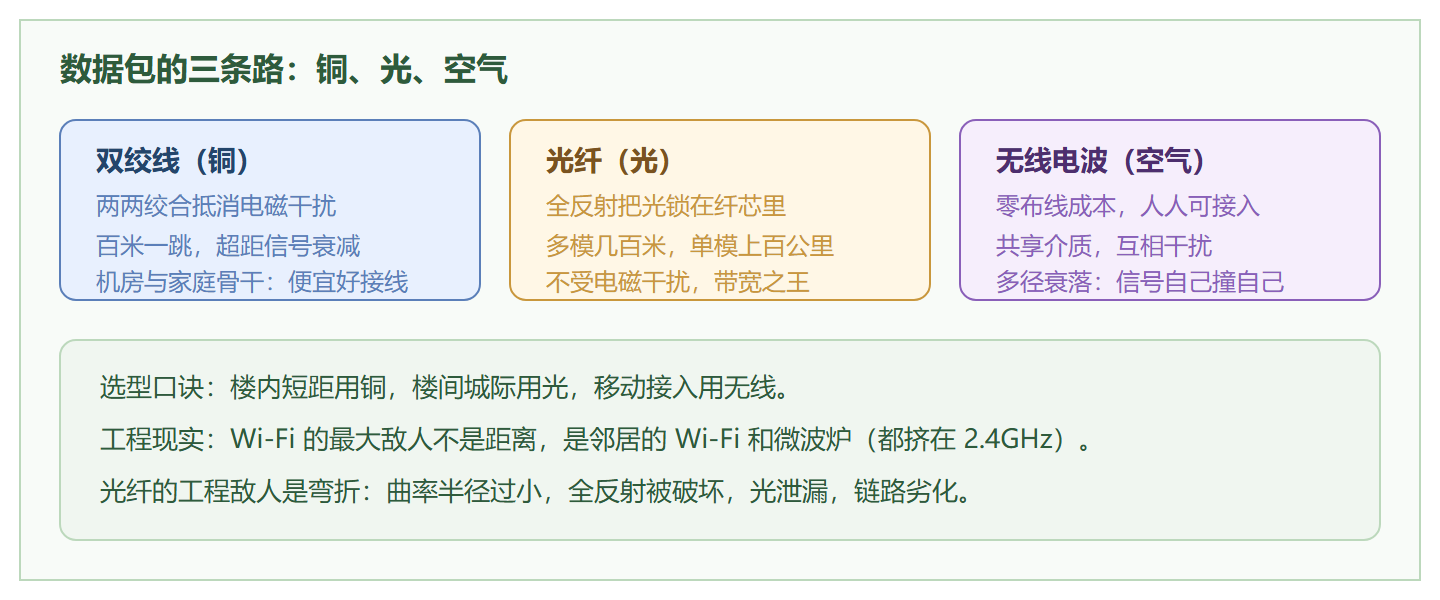

图：三大传输介质对比
几条工程事实值得记住。双绞线的"绞"不是装饰：平行走线的两根线会像天线一样吸收干扰，绞起来让干扰在相邻绞节上方向相反、互相抵消。光纤靠纤芯与包层折射率差实现全反射，光在里面是"之"字前进的；多模光纤芯径粗、多种模式路径长短不一，脉冲被拉宽（模间色散），所以传不远；单模芯径只有 9 微米，光几乎直线走，配合激光器可以上百公里不中继。无线的麻烦是共享与衰落：同一个频段的信号互相叠加，多径效应让直射波与反射波时差叠加，某些位置信号相消形成"死角"。
三、天花板：两条定律
奈奎斯特定理说，带宽为 H 的无噪声信道，最高码元速率为每秒 2H 个符号。香农进一步把噪声纳入：容量 C = H × log2(1 + S/N)，S/N 是信噪比。
电话线信道：带宽 3kHz，信噪比 30dB（即 1000 倍） C = 3000 × log2(1 + 1000) ≈ 3000 × 9.97 ≈ 29.9 kbps 解读：无论编码多聪明，这条线路上每秒最多可靠传约 30 kbit。 早期调制解调器做到 33.6 kbps 就顶到天，不是工程师不努力， 是物理定律收摊了。想更快只能加带宽（换光纤）或提信噪比（缩短距离）。
💡 关键直觉：所有"提速"手段的本质只有三条路——加带宽、提信噪比、逼近香农极限的高效编码。5G 的毫米波加带宽但传不远，Wi-Fi 的高阶调制提速率但怕干扰，都是在同一张物理答卷上做权衡。
常见疑问与工程细节
双绞线的"类"是什么？ 类别代表质量等级与支持的带宽：五类早已淘汰，超五类跑千兆、六类跑万兆（55 米内）、六类 A 跑万兆（100 米）。工程上最省事的排错动作就是核对两端协商速率——网线芯线有一对接触不良，网卡会自动降速协商，表现为"能连但慢"，这与 8.2 节的排错签名直接呼应。
噪声有哪些来源？ 热噪声（导体内电子随机运动，永远存在、无法消除）、串扰（相邻线对互相感应，绞距设计就是在对抗它）、脉冲噪声（电机启停、雷击等瞬态尖峰）、码间串扰（信号带宽受限导致相邻码元拖尾重叠）。不同噪声对应不同对策：换介质、换走线、加屏蔽或降速率。
为什么机房偏爱光纤还有一个隐性理由？ 铜线会向外辐射信号，理论上在楼外搭天线就能旁路接收——光纤不辐射、不导电、不受电磁感应，物理层天然防窃听（搭线需要物理断开熔接，极易被发现）。安全属性有时和性能属性同样值得写进选型清单（第 7 章的伏笔）。
一次真实的介质排错可以串起本节知识：某办公室两台机器互传只有 30 Mbps，网卡显示"已连接 100Mbps"。检查发现网线是十几年前的五类线，其中一对芯线氧化导致频繁误码——网卡与交换机协商时为保稳定主动降档到百兆。换六类线后协商千兆、实测 940 Mbps。排查顺序正是本节的逻辑链：先看协商速率（编码与介质能力）、再查误码计数（噪声）、最后才怀疑上层。物理层的问题永远先从"线"下手。
同轴电缆去哪了？ 早期总线型以太网的介质，如今主要活在有线电视与部分宽带入户段。它的屏蔽性好于双绞线，但单点故障会断整段总线（1.1 节的总线拓扑），被星型双绞线加交换机的架构整体取代——介质淘汰的背后是拓扑的淘汰。
长距离无线为什么慢？ 把本节三件工具叠起来看就明白了：距离远则信号弱（信噪比降）、频段高则衰减快、障碍物引入多径——三者共同压低香农公式里的容量项。微波视距链路、卫星上网的高时延低速率，都不是工程懒惰，而是同一张物理答卷上写出的必然答案。
本节要点回顾
- 编码自同步：NRZ 连续同值失步；曼彻斯特用中央跳变换同步，代价是波特率翻倍
- 调制升维：QAM 把振幅相位组合出大量状态，一次携带多比特，但状态越多越怕噪声
- 介质选型：楼内铜、城际光、移动无线；光纤怕弯、无线怕挤
- 香农天花板：容量由带宽与信噪比唯一决定，超过它必然差错
- 排错直觉：链路速率莫名回落，先查协商速率与信噪比，再怀疑上层协议
比特流有了肉身，下一节看一条介质如何同时承载千万个数据包，以及底层的接力设备。
