4.2 IP报文与路由转发

4.2 IP报文与路由转发

本节摘要：IP 首部是数据包的全球护照，关键字段包括 TTL、协议号、标识与片偏移；路由器逐跳用"最长前缀匹配"查表决定下一跳，再用 ARP 把下一跳 IP 翻译成 MAC 完成信封更换。本节逐字段解读首部、演示路由表匹配过程与 traceroute 输出，讲清"IP 不变、MAC 每跳换"这条旅程铁律。

领到身份，装进护照。这一节是整册"环球旅行"最核心的换乘戏码：数据包在路由器之间被一次次交棒。要看懂这场戏，先读懂护照上的每个栏目。

一、IP 首部逐栏解读

IPv4 首部（普通 20 字节，无选项时）：

 0                   1                   2                   3
+-------+-------+-----------------------+-----------------------+
|版本 4 |首长 20|   服务类型 DSCP/ECN   |       总长度 16b      |
+-------+-------+-----------------------+-----------------------+
|       标识 16b        |标志 DF MF|     片偏移 13b          |  ← 分片三兄弟
+-----------------------+-----------------------+---------------+
|  TTL 8b| 协议 8b      |      首部校验和 16b                  |
+-----------------------+-----------------------+---------------+
|                     源 IP 地址 32b                          |
+-------------------------------------------------------------+
|                     目的 IP 地址 32b                        |
+-------------------------------------------------------------+

关键栏目导读：
- TTL：每过一台路由器减 1，减到 0 即丢弃并回报。防止路由环路
  造成数据包永生流浪。traceroute 正是故意制造 TTL 耗尽来绘制路径。
- 协议号：上层是谁。6 = TCP，17 = UDP，1 = ICMP。
  路由器靠它把拆完封的载荷交给正确的上层模块。
- 标识 / 标志 / 片偏移：分片三兄弟。载荷超过链路 MTU 时
  把一个大报文切成多个小片，各自独立路由，到目的地再重组。
- 首部校验和：只校验首部不校验数据，且每跳都要重算（因为 TTL 变了）。
​

分片值得展开一次完整过程：

背景：一个 4000 字节的 IP 报文（含 20B 首部）要过 MTU=1500 的链路。

切割：每个片最多装 1500 - 20 = 1480 字节载荷；1480 是 8 的倍数
（片偏移以 8 字节为单位，这是规定）。
  片 1：载荷 1480B，偏移 0，      MF=1（后面还有）
  片 2：载荷 1480B，偏移 185，    MF=1
  片 3：载荷 1000B，偏移 370，    MF=0（最后一片）
标识字段三片相同，目的主机据此认亲并按偏移拼回原文。

坑：任何一片丢失，整个报文作废重发（TCP 视角）——
放大了丢包的代价。所以现代主机用 DF 标志（不许分片）
加路径 MTU 发现：宁可自己把 TCP 段切小，也不让路上分片。
​

二、路由表与最长前缀匹配

路由器转发决策就一句话：拿目的 IP 与表中每条前缀做与运算比较，命中者中选掩码最长的那条。为什么最长？前缀越长越具体——"交到某栋楼"永远比"交到某条街"精确。

# 一台路由器的路由表（简化）

Destination      Netmask          Gateway        Interface
0.0.0.0          0.0.0.0          203.0.113.1    eth0      ← 默认路由
10.1.0.0         255.255.0.0      10.0.0.2       eth1      ← /16
10.1.8.0         255.255.255.0    10.0.0.9       eth2      ← /24
203.0.113.0      255.255.255.252  直接连接        eth0

收到目的地址 10.1.8.77 的报文，匹配过程：
  0.0.0.0/0     ：任何地址都命中（前缀长度 0）
  10.1.0.0/16   ：10.1.8.77 属于 10.1.x.x → 命中（前缀 16）
  10.1.8.0/24   ：10.1.8.77 属于 10.1.8.x → 命中（前缀 24）★
  三条都命中，选前缀最长的 /24 → 交给网关 10.0.0.9 从 eth2 发出。

若目的是 8.8.8.8：只有默认路由命中 → 全部甩给运营商，
"查无具体路线就上国道"就是默认路由的意义。
​

三、换乘现场：IP 不变、MAC 每跳换

路由器是链路层设备箱里的网络层大脑：它拆掉旧以太网信封，查表定下一跳，再用 ARP 问出下一跳的 MAC，套上新信封发出。全程 IP 首部里的源与目的地址纹丝不动（TTL 减一）。

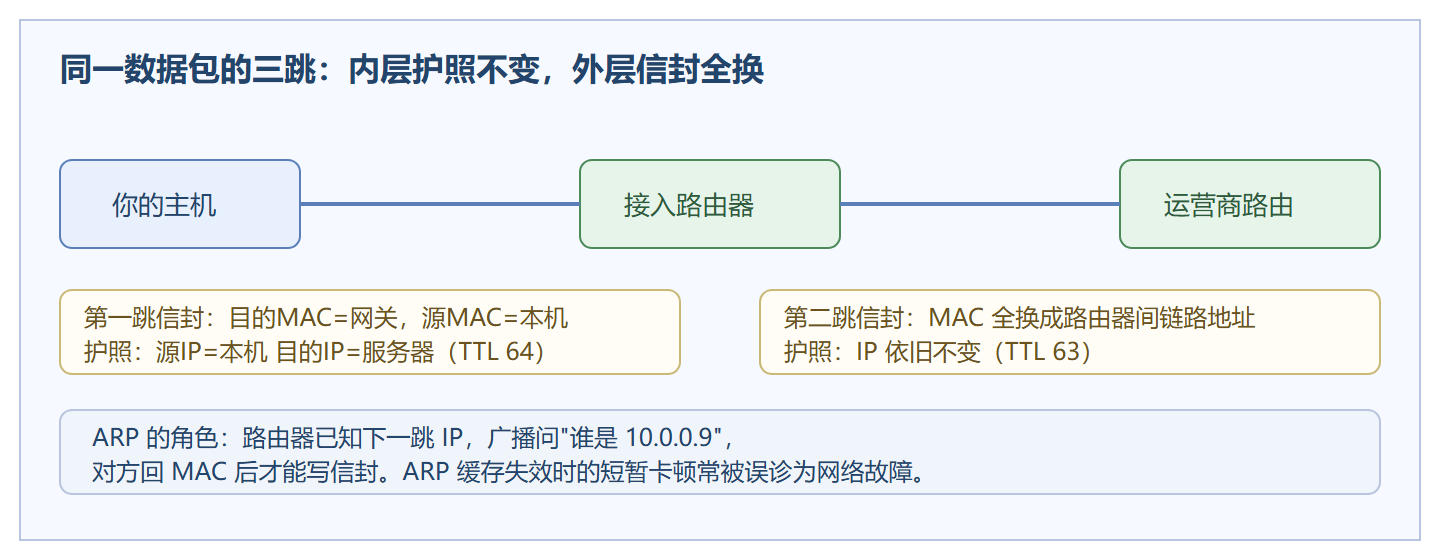

图：三跳旅程中的信封更换

用 traceroute 亲眼看看这条换乘链（原理：依次发 TTL=1,2,3... 的探测包，每台路由器耗尽 TTL 时用 ICMP 回报自己的地址）：

$ traceroute -n example.com
 1  192.168.1.1     0.87 ms   ← 家里网关（同时完成 NAT）
 2  100.64.12.1     3.21 ms   ← 运营商接入侧
 3  219.158.32.5    12.44 ms  ← 骨干网，延迟开始跳升
 4  219.158.98.61   11.98 ms
 5  *  *  *                   ← 这一跳不回 ICMP（被配置静音），正常现象
 6  93.184.216.34   38.70 ms  ← 到达

解读：第 3 跳后延迟从 3ms 跳到 12ms——出了同城；
若某跳开始延迟陡增且后续全高，拥塞点就在那一跳附近；
若某跳后全部超时，多半是路径断了或整段被静音，
需要换目标交叉验证，别只凭一行星号下结论。
​

💡 关键直觉：traceroute 每一跳的延迟只反映"去程那一段加该路由器应答的优先级"，路由器忙时回应慢不代表转发慢。看到中间某跳数值大但终点正常，不用紧张。

本节要点回顾

• 护照栏目：TTL 防永生、协议号定上层、分片三兄弟应付小 MTU 链路
• 分片的代价：一片丢全盘重发，现代用路径 MTU 发现主动避免
• 转发规则：最长前缀匹配，越具体越优先，默认路由兜底
• 换乘铁律：IP 端到端不变、MAC 逐跳更换、TTL 每跳减一
• traceroute 原理：故意耗尽 TTL 骗路由器自报家门，是第 8 章排错的主力工具

下一节回答两个遗留问题：路表是怎么算出来的，以及迷路时网络如何告知——ICMP 与路由协议。
