4.3 费曼图与费曼规则：分镜即算法
4.3 费曼图与费曼规则：分镜即算法
本节摘要：费曼图是威克定理整理结果的可视化：顶点代表一次相互作用，线代表一个收缩（传播子），外线接名册上的实粒子。费曼规则表把图逐元素翻译成数学因子，使振幅计算机械化。本节以 φ⁴ 理论完成第一个全流程案例：树图 2→2 的振幅 −λ、微分截面 λ²/64π²s、总截面约 387 纳靶恩，并清点对称因子的计数逻辑。
承接 4.2 的理账术：本节给它装上图形界面并跑通第一个完整算例；通往第四幕开场的截面定义——那里振幅将正式换算成探测器语言。
词典：从配对到图形
把 4.2 的输出逐项画下来：每个相互作用顶点是一个点，每对收缩是一条线，外场是伸出去的线头。约定俗成的画法与读法：
图的元素 物理含义 翻译因子（phi⁴ 理论） -------- -------- -------- 顶点 一次相互作用发生 -i λ × 4! 抵消/4!（组合因子） 内线（两点收缩） 一个离壳粒子传账 i/(k²-m²+iε)（2.5 的传播子） 外线（接名册） 实粒子的入射/出射 波函数归一因子 虚线（phi⁴ 惯例） 标量粒子的线型 ——（QED 用实线画费米子、波浪线画光子）
“图到公式”的翻译规则就叫费曼规则。它的合法性全部来自前两节：顶点来自戴森级数的 H_int 因子，内线来自威克收缩，外线来自名册投影。没有新假设，只有整理。需要郑重提醒读图纪律：图不是时空轨迹照片。纵轴通常不是时间，圈不是“电子绕圈飞”，虚粒子不是被拍到的实体；图是级数项的拓扑标签，每个拓扑对应一个积分。把它当漫画读是初学第一大坑。

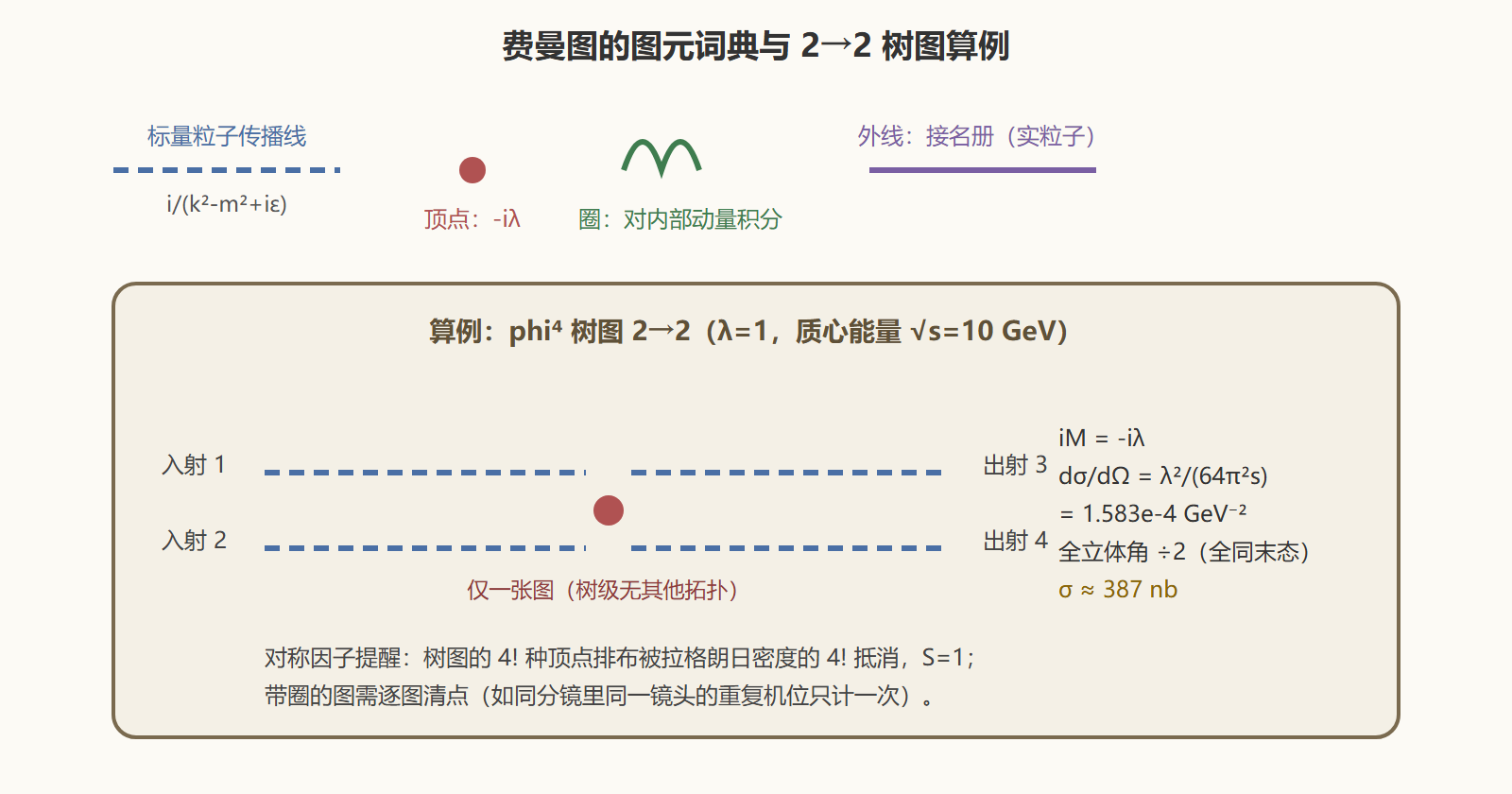

图 φ⁴ 理论的图元与首个算例
第一个全流程算例
# 演算 1：phi⁴ 树图 2→2 的振幅与截面（λ=1，√s=10 GeV，质量忽略） import math lam = 1.0 sqrs = 10.0 dsigma = lam**2/(64*math.pi**2*sqrs) # dσ/dΩ sigma_half = dsigma*4*math.pi/2 # 全立体角，末态全同再除 2 print("dσ/dΩ = %.4e GeV^-2" % dsigma) print("σ（全同修正 1/2）= %.4e GeV^-2" % sigma_half) print("换算：1 GeV^-2 = 0.3894 mb = 3.894e5 nb") print("σ = %.1f nb" % (sigma_half*3.894e5)) # 输出: # dσ/dΩ = 1.5831e-04 GeV^-2 # σ（全同修正 1/2）= 9.9472e-04 GeV^-2 # 换算：1 GeV^-2 = 0.3894 mb = 3.894e5 nb # σ = 387.3 nb
从图到纳靶恩，中间只有一次查表（费曼规则）、一次配方（微分截面公式，第四幕推导）、一次单位换算。387 纳靶恩是什么量级？大约是原子核对慢中子的几何截面的万分之一——弱耦合理论里树图过程普遍是纳靶恩到皮靶恩的生意。这个数字流程（图 → 振幅 → 截面 → 单位）是第四幕反复使用的主旋律。
对称因子：分镜里的重复机位
高阶图里同一拓扑可能被多种威克配对重复给出，分账时要除掉重复计数。以“8 字形真空图”（单顶点、两条自收缩圈）为例：四个场两两收缩有 3 种配对，每种还各有内部对称；系统清点给出对称因子 S = 8，振幅带系数 1/8。一般规则是"交换不改变图的所有方式的数目分之一"。树图的 S 通常为 1（组合因子恰好被 4! 吸收），圈的对称因子是出错的著名高发区——多除或少除一个 2，结果直接错一半。
# 演算 2：四场收缩的等价类清点（对应三种拓扑标签） def pairings(items): if not items: yield [] return first = items[0] for i in range(1, len(items)): rest = items[1:i] + items[i+1:] for p in pairings(rest): yield [(first, items[i])] + p ps = list(pairings([1, 2, 3, 4])) print("四种场的全收缩：", ps) print("共", len(ps), "种；在单顶点真空图中它们彼此等价 -> 图只画一张，配对称因子") # 输出: # 四种场的全收缩： [[(1, 2), (3, 4)], [(1, 3), (2, 4)], [(1, 4), (2, 3)]] # 共 3 种；在单顶点真空图中它们彼此等价 -> 图只画一张，配对称因子
⚠️ 易错点：树图振幅 −iλ 里不含能量依赖（φ⁴ 顶点无导数），这是特例不是通则。QED 的顶点带 γ^μ、传播子带旋量结构，动量依赖丰富；把“树图就是常数”记忆化，到第四幕必然翻车。
💡 关键直觉：费曼图把"计算一个过程"变成"枚举所有允许的分镜"。画漏图等于漏记一笔账——高阶计算的正确性问题，大半是图枚举的完备性问题而非积分技巧问题。
收缩计数器：把对称因子数出来
对称因子最怕背错，最不怕数错。威克定理断言 2n 个场的全收缩数是 (2n−1)!!，递归枚举可以直接验证；单顶点真空泡（"8 字图"）的展开系数 1/8 也能一次数清：
# 演算 3：(2n-1)!! 的枚举验证与真空泡系数 import math def pairings(items): if not items: yield [] return first = items[0] for i in range(1, len(items)): rest = items[1:i] + items[i+1:] for p in pairings(rest): yield [(first, items[i])] + p for n in (1, 2, 3, 4): cnt = len(list(pairings(list(range(2*n))))) print("2n=%d 个场：全收缩 %d 种（(2n-1)!! 验证 %s）" % (2*n, cnt, cnt == math.prod(range(1, 2*n, 2)))) coef = len(list(pairings([1, 2, 3, 4])))/math.factorial(4) print("单顶点真空泡：3 种收缩 / 4! = %.4f，即展开系数 1/8（对称因子 S=8）" % coef) # 输出: # 2n=2 个场：全收缩 1 种（(2n-1)!! 验证 True） # 2n=4 个场：全收缩 3 种（(2n-1)!! 验证 True） # 2n=6 个场：全收缩 15 种（(2n-1)!! 验证 True） # 2n=8 个场：全收缩 105 种（(2n-1)!! 验证 True） # 单顶点真空泡：3 种收缩 / 4! = 0.1250，即展开系数 1/8（对称因子 S=8）
0.125 的来历值得走一遍：单顶点真空振幅是 (−iλ/4!)·⟨0|Tφ⁴|0⟩，四个场两两收缩给出 3 份等价的账，于是系数 = 3/4! = 3/24 = 1/8。分母上的 8 就是"重复机位"的总数——对称因子 S=8 不是查表查来的，是 3 份收缩与 24 份顶点排列相除的结果。每一份展开系数都能用这样的枚举兜底；圈图计算出错时，先回到这个小算器清点机位，比反复检查积分技巧更能定位病灶。
本节要点回顾
- 图元词典：顶点记相互作用、内线记传播子、外线接名册；图是级数项的拓扑标签
- 读图纪律：图不是轨迹照片，虚粒子是离壳传账，不是可探测演员
- 首个算例：φ⁴ 树图 iM = −iλ，dσ/dΩ = λ²/64π²s，σ ≈ 387 nb（含全同修正）
- 对称因子：重复机位只计一次，树图多为 1，圈图是高发错误区
- 流程确立：查表画图 → 写振幅 → 配截面公式 → 换单位，第四幕的主旋律
分镜即算法的体系已经闭环。第四幕开机首演：电磁相互作用的完整剧目——截面语言、三大树图过程、以及圈图带来的第一份精确到小数点后多位的惊喜。
