3.3 信号处理工具箱：从滤波器到谱分析

3.3 信号处理工具箱：从滤波器到谱分析

本节摘要：信号处理工具箱是 Matlab 最早的领域工具箱之一，提供滤波器设计与频谱分析两大能力。本节以一条含噪信号的"去噪—看谱"流程为主线，讲采样定理、FIR 滤波器设计、功率谱估计与短时傅里叶变换。

信号处理为什么成了看家本领

1980 年代 Matlab 的早期用户里，电子工程与声学研究者占比极高——他们要算的东西恰好是矩阵（离散傅里叶变换本质是矩阵乘法）。信号处理工具箱因此成为最早商业化的领域扩展之一，filter、fft、butter 这些函数名沿用四十年，是整个生态里最稳定的一层。

前置观念：采样与混叠

连续信号以采样率 fs 离散化后，能表示的最高频率是 fs/2（奈奎斯特频率）。超过它的成分不会消失，而是折叠伪装成低频——混叠。所以任何分析前先问：采样率够吗？抗混叠滤波做了吗？

主线案例：给含噪正弦去噪

fs = 1000;  t = 0:1/fs:2-1/fs;
x  = sin(2*pi*50*t) ...          % 50 Hz 有用信号
   + 0.8*sin(2*pi*300*t) ...     % 300 Hz 干扰
   + 0.3*randn(size(t));         % 宽带噪声
​

第一步先看谱，确认干扰位置：

N = numel(x);
P = abs(fft(x)).^2 / N;
f = (0:N-1) * fs / N;
plot(f(1:N/2), 10*log10(P(1:N/2))); xlabel('频率');
​

谱图上 50 Hz 与 300 Hz 两根谱线清晰可辨。第二步设计低通滤波器压掉 300 Hz：

d = designfilt('lowpassfir', ...
      'PassbandFrequency', 100, 'StopbandFrequency', 180, ...
      'PassbandRipple', 1, 'StopbandAttenuation', 60, ...
      'SampleRate', fs);
y = filtfilt(d, x);        % 零相位滤波
​

designfilt 用一句话描述需求（通带、阻带、衰减），替你算系数——对比早年要先选 butter/fir1 手动定阶的时代，这是设计范式从"懂算法"到"提需求"的演化。filtfilt 前向后向各滤一遍，抵消相位延迟，离线分析首选。

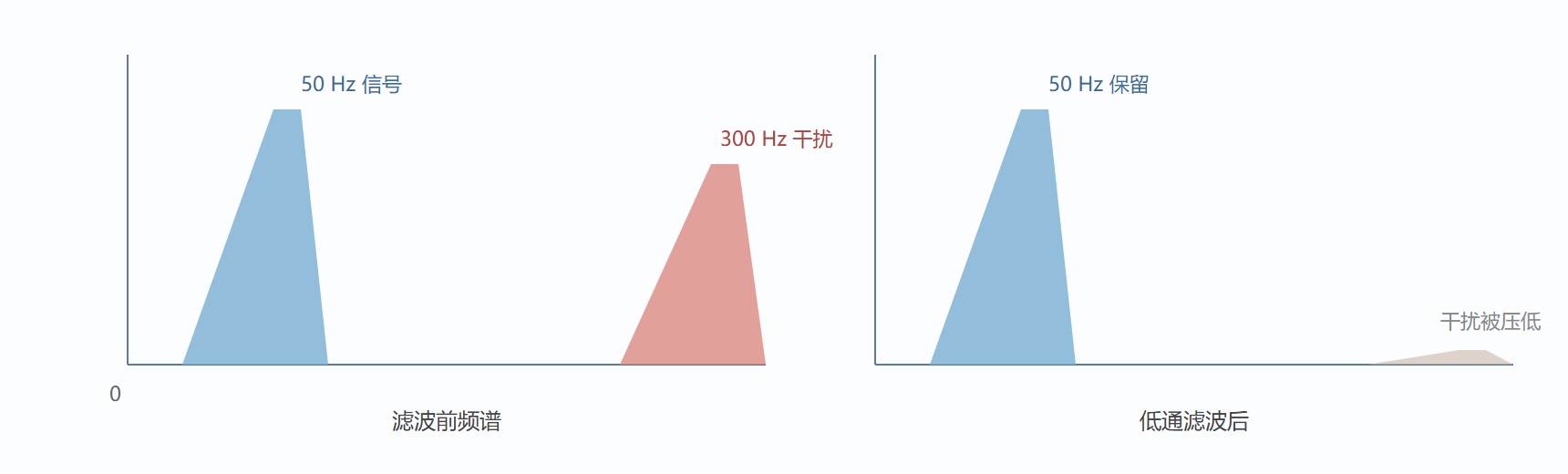

图 滤波前后频谱对比示意

时频分析：谱也会"动"

平稳信号的谱不随时间变，一句 fft 足矣；语音、振动这类非平稳信号要用短时傅里叶变换看谱的演化：

pspectrum(x, fs, 'spectrogram')   % 谱图：横轴时间、纵轴频率
​

故障诊断里"哪一秒出现了哪个频带的能量"就是靠它读出来的。

⚠️ 常见坑：用 filter 做实时滤波后直接比较输入输出波形，发现"信号整体挪位了"——那不是错误，是滤波器的群延迟。离线场景改 filtfilt，或把延迟算进去对齐。

滤波前后怎么验证效果

滤波不是"设计完就完"，验证环节的标配是三张图：滤波前后的时域叠加、滤波前后的频谱叠加、滤波器自身的幅频响应。第三张最容易被跳过，却最能说明问题：

fvtool(d)                          % 幅频响应：通带平不平、阻带够不够
P2 = abs(fft(y)).^2 / N;           % y 为滤波后信号
plot(f(1:N/2), 10*log10(P(1:N/2))); hold on
plot(f(1:N/2), 10*log10(P2(1:N/2)));
legend('滤波前','滤波后')
​

预期输出：50 Hz 谱线几乎不变（通带内衰减小），300 Hz 谱线下沉 60 分贝上下（阻带衰减起效），宽带噪声整体压低。如果 50 Hz 也跟着掉了几分贝，说明通带边缘设得太贴近信号频率，把通带边界从 100 Hz 收到 80 Hz 会牺牲过渡带宽度换取更平的通带——这类参数权衡，看响应图比看文档直观得多。

FIR 与 IIR 的选择

两类滤波器各有性格，选型表如下：

经验判据：离线分析且关注波形形状，FIR 加 filtfilt；实时流式处理且算力紧张，低阶 IIR。语音里人耳对相位不敏感，IIR 常见；振动诊断要保波形相位关系，FIR 占优。

常见错误与排错

信号处理新手的三个高频事故。一是频率轴算错：fft 输出的第 k 个点对应频率是 (k-1)*fs/N，漏减一或用错 N（比如误用 2 的幂次补零后的长度）会让谱线整体偏移，对照一根已知频率的标定信号检查即可发现。二是补零误解：补零能细化谱的采样间隔，但不能提高物理分辨率——分辨率由真实数据时长决定，时长不够，补再多零也只是把同一根模糊谱线画得更密。三是滤波后信号首尾出现瞬态毛刺，这是滤波器建立阶段的正常现象，filtfilt 能缓解，严格做法是丢弃两端各一个滤波器长度的样本。

工具箱之外，这些能力的来处也值得一说：fft、filter 属于基础 Matlab，谁都有；designfilt、pspectrum、fvtool 属于信号处理工具箱。团队协作或交付脚本前，用 license('test','Signal_Toolbox') 探测一下再决定是否走高级封装，能让代码在最低配的环境里也活着。历史上这条分界线还移动过——早期谱图靠信号工具箱的 spectrogram，后来基础层逐步下沉了部分能力，读旧代码时见到函数名不同、功能相同的Pair，多半就是这条线移动留下的痕迹。

本节要点回顾

• DFT 即矩阵乘法，信号处理与 Matlab 的矩阵根基天然契合；
• 采样率的一半是频率天花板，混叠在事前防止、事后无解；
• designfilt 按需求描述设计滤波器，通带阻带衰减一次说清；
• filtfilt 零相位，离线分析默认选它；
• 非平稳信号上谱图，pspectrum 一行看时频结构。
