4.2 三维绘图：体数据与视角

4.2 三维绘图：体数据与视角

本节摘要：三维绘图家族面向二维自变量的函数数据，核心成员是 plot3、surf、mesh、contour 与视角控制 view。本节以一个二元函数为主线，讲网格生成、曲面着色、等高线投影与相机视角，并给出三维图的可读性守则。

第三维出场

二维图回答"y 随 x 怎么变"，三维图回答"z 随 x、y 怎么变"。场的数据形态——温度场、高度场、势能面——在工程分析里到处都是，mesh 与 surf 就是为它们准备的。八十年代末到九十年代，配合句柄图形的引入，这套三维能力让 Matlab 在工程可视化上站稳了位置。

从网格到曲面

[X, Y] = meshgrid(-3:0.2:3, -3:0.2:3);
Z = peaks(X, Y);         % 经典双峰测试函数
surf(X, Y, Z);           % 曲面
xlabel('X'); ylabel('Y'); zlabel('Z');
​

meshgrid 把两个一维坐标撑成网格矩阵，这是三维绘图的第一步、也是最容易被漏掉的一步——surf 需要的是网格，不是散点。三个函数的分工：surf 实面着色，适合展示场的连续形态；mesh 只画网格线，数据量大时更快也更透气；contour 把高度压成等高线，回到二维平面，可读性往往最高。实践中我喜欢 surf 加底面投影的组合：

surfc(X, Y, Z);          % 曲面 + 底部等高线投影，一步到位
shading interp;          % 平滑着色，去掉格面之间的接缝
​

更直接的做法是 surfc(X, Y, Z)——曲面加底部等高线一步到位。着色方式用 shading 控制：shading interp 平滑插值，shading faceted 保留网格。

视角：三维图的构图权柄

view(45, 30);            % 方位角45度、仰角30度
axis tight; colorbar;    % 收紧框距、给高度配标尺
​

视角就是三维图的光圈。默认视角经常把关键结构挡在背面，view 两个角度反复调，直到主结构不被遮挡。更精细的控制交给相机函数（camzoom、camorbit），交互式调整可以直接用工具栏的旋转按钮拖拽，满意后用 campos/view 把角度固化进代码。

切片观察体数据（三维自变量加一维函数值）时：

slice(X, Y, Z, V, xq, yq, zq)   % 在指定平面上切出函数值分布
​

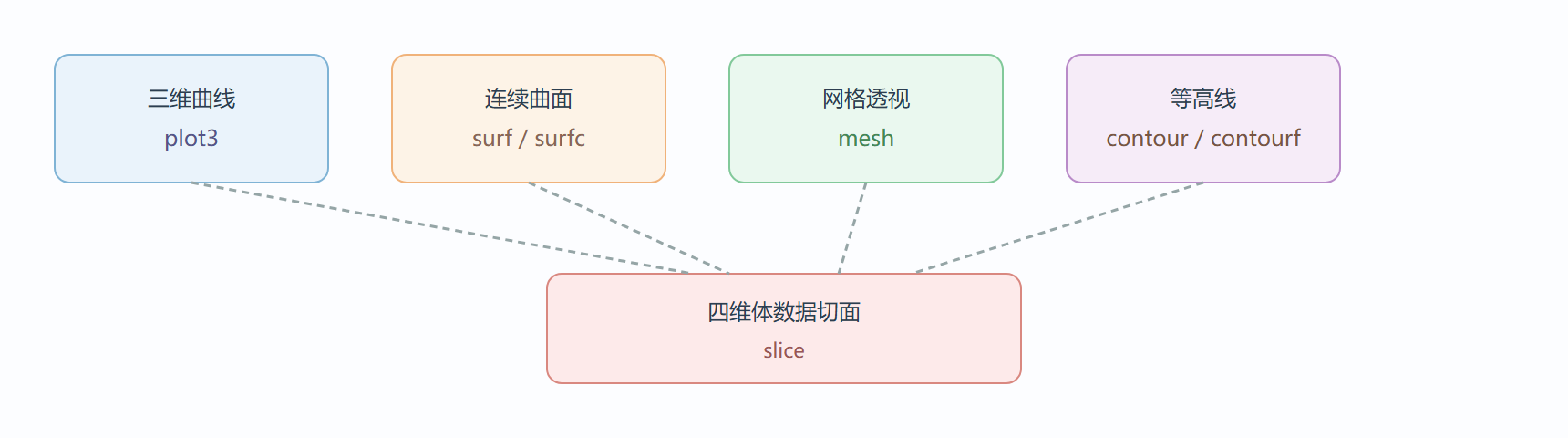

图 三维绘图家族选型

可读性守则

三维图最大的敌人是"好看但读不出数"。守则三条：等高线优先——若结论能写在等高线上，就不需要立体；必须立体时配 colorbar 标明高度含义；导出前转一转视角，确认没有结构被永久挡住。论文里大量出现的"装饰性三维"其实都是二维就能讲清的内容，这是值得克制的诱惑。

💡 关键直觉：meshgrid 生成的是"格点"，surf 画的是"格面"。点阵与面阵的差一个 1（行数差一），这解释了为什么散点数据要先 griddata 插值成规则网格才能画曲面。

完整案例：散点数据到可发布曲面

主线扩展：手头只有激光测高的散点数据（不规则位置的三维坐标），目标是可放进报告的曲面图。三步走——散点预览、网格插值、成图定型：

% 第一步：散点预览，先看采样覆盖是否均匀
xq = -3 + 6*rand(400,1);  yq = -3 + 6*rand(400,1);
zq = peaks(xq, yq) + 0.15*randn(400,1);
scatter3(xq, yq, zq, 12, zq, 'filled');

% 第二步：插值到规则网格
[X, Y] = meshgrid(linspace(-3, 3, 80));
Z = griddata(xq, yq, zq, X, Y, 'cubic');

% 第三步：成图
figure
surfc(X, Y, Z); shading interp; colorbar
view(-37.5, 32); axis tight
xlabel('X'); ylabel('Y'); zlabel('高度')
exportgraphics(gcf, 'surface.png', 'Resolution', 300)
​

结果解读：griddata 的 cubic 插值给出光滑曲面但会在边界外推失真，linear 稳妥但面片感重；散点稀疏区域插值不可信，正式报告里应把这些区域用 NaN 遮掉（超出凸包的点天然为 NaN，surf 会留空，这是合理行为而不是 bug）。变式：把第三步换成 contourf(X, Y, Z, 20) 填色等高线，同一数据的二维呈现，期刊排版常常更欢迎后者。

常见错误与排错

三维绘图的高频报错有两类。维度不匹配：surf 要求 X、Y、Z 同尺寸，meshgrid 与 ndgrid 的输出排布不同，把 ndgrid 的结果喂给 surf 会得到尺寸错乱或扭曲的曲面——修法是 meshgrid 供绘图、ndgrid 供计算，或用 permute 转换。黑屏或纯色面：Z 的动态范围过小（如全部在 1e-3 量级）时默认色标分辨不出结构，caxis（新名 clim）手动拉伸映射区间即可。视角类问题不报错但更隐蔽：曲面背面遮挡主结构，除了转 view，还可以 alpha(0.8) 把面调成半透明，或直接 mesh 换透气网格。

辨析：网格与散点、着色与高度

两组概念边界要划清。网格数据与散点数据是"数据形态"之分：前者可 surf 直画，后者必须过 griddata 或散点专属的 scatter3/delaunay 路线。着色与高度是"映射通道"之分：默认颜色映射到 Z，但也可以映射到第四维数据（如温度场上叠加压力色标），surf(X, Y, Z, C) 中 C 与 Z 同尺寸即可——两个视觉通道各承载一个变量，是三维图少有的信息增益点，用得好一张图顶两张。

本节要点回顾

• meshgrid 是三维绘图的入场券，散点数据先插值成网格；
• surf 实面、mesh 透气、contour 最可读，surfc 曲面加投影一步到位；
• view 两个角度定构图，满意后固化进代码；
• 体数据用 slice 切平面观察内部分布；
• 等高线能说清就不上立体，三维是手段不是目的。
