本节摘要：GraphX 用三张 RDD 表示一张图——顶点表、边表、路由表。边按源顶点分区，路由表记录每个顶点落在哪，三元组视图在这套结构上按需生成。本节拆开这套降维结构，看清每张表在 Executor 上的物理形态。

上一章结束时，特征向量还老老实实待在列里。本节把数据换成"关系"，看引擎如何用最朴素的分表手段驯服图这种最难切分的数据——它承接着第 1 章的分区与 Shuffle 知识，是后两节一切图算子的地基。

关系数据为什么难切

行式数据的分区策略随便挑：哈希、轮转、范围，切完各分区老死不相往来。图不行。一条边的两个端点分属不同分区时，任何"沿边计算"都要搬运数据。切图的本质矛盾是：按点切，边跨分区；按边切，点的属性被复制多份。

GraphX 不试图解决这个 NP 难的图划分问题，而是选了一个工程上可执行的折中：边按源顶点哈希分区，点的属性允许在需要的分区里存副本。代价是顶点属性有冗余，收益是"从某点出发的所有边"天然聚在一个分区，出边方向的计算零搬运。

三张表：图的物理形态

建一张小图看引擎里发生了什么。

import org.apache.spark.graphx._
import org.apache.spark.rdd.RDD

// 顶点：(顶点id, 属性)。属性这里放人名
val users: RDD[(VertexId, String)] = sc.parallelize(
  Seq((1L, "李工"), (2L, "王工"), (3L, "赵工"), (4L, "钱工")))

// 边：(源id, 目标id, 边属性)。属性这里放协作次数
val rels: RDD[Edge[Int]] = sc.parallelize(
  Seq(Edge(1L, 2L, 12), Edge(2L, 3L, 7), Edge(1L, 3L, 3), Edge(3L, 4L, 9)))

// partitionedEdges 默认按源顶点做 2D 边分区
val graph = Graph(users, rels)

graph.numEdges   // 返回 4
graph.numVertices // 返回 4
​

提交后 Driver 拿到的是一个 Graph 对象，里面装着三张 RDD：

路由表是这套设计里最容易被忽略的一块。它小到可以广播，却是后面 joinVertices 能"知道去哪个分区找点"的地图。没有它，每次点边对齐都要全局 Shuffle；有了它，引擎先查位图再定向搬运。

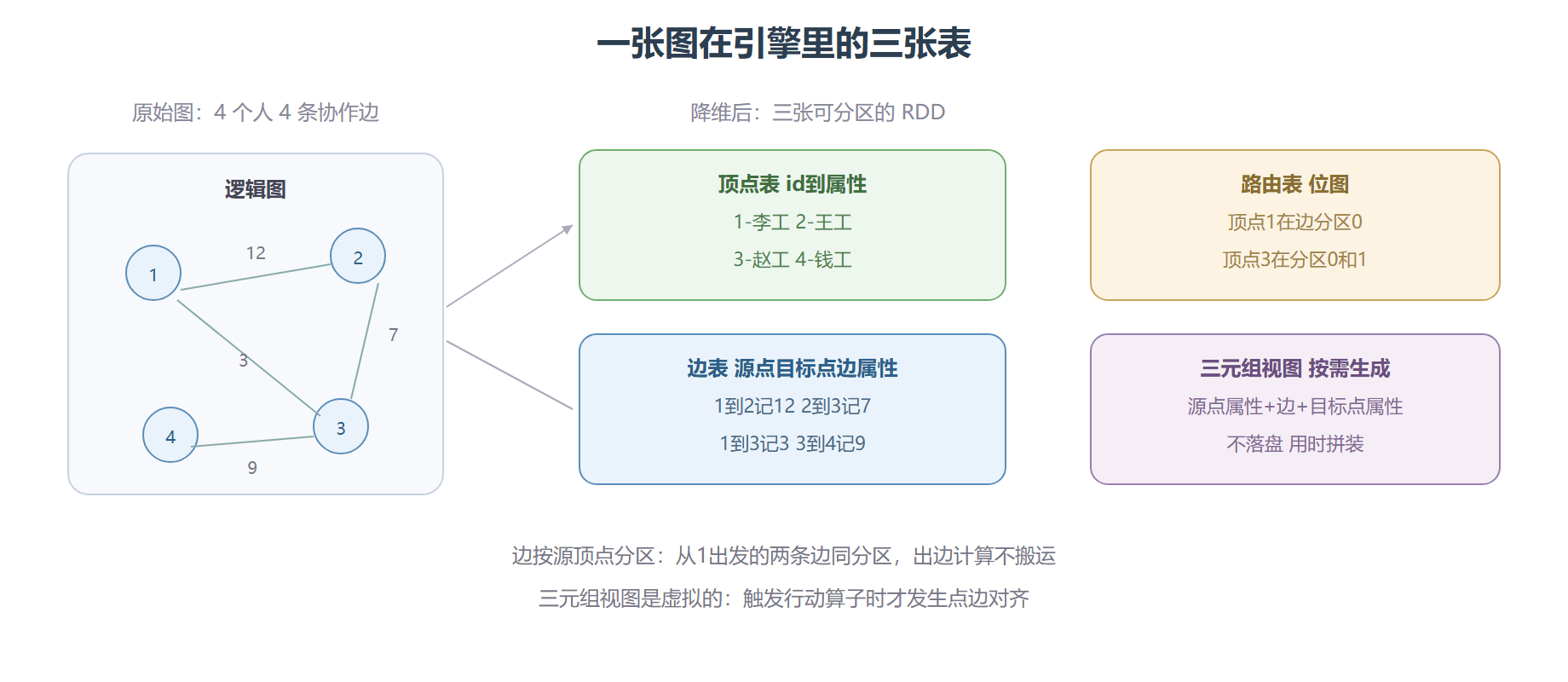

图降维到三张表的结构

动手验证：三元组是按需生成的

// triplets 不触发计算，只是注册了一个"对齐计划"
val tri = graph.triplets

// 行动算子落地，此刻才发生点边对齐
tri.map(t => s"${t.srcAttr} 协作 ${t.dstAttr} ${t.attr} 次")
   .collect()
   .foreach(println)
// 输出（顺序可能因分区而异）：
// 李工 协作 王工 12 次
// 王工 协作 赵工 7 次
// 李工 协作 赵工 3 次
// 赵工 协作 钱工 9 次
​

在 Spark UI 的 Storage 页签里，你找不到 triplets 的缓存条目——它是对齐计划的产物，不是实体表。这是 GraphX 省 内存的关键一手：能虚拟的绝不物化。

⚠️ 常见坑：反复使用 triplets 而不缓存底层图，每轮迭代都会重新对齐点边。图规模大时，先把 Graph 缓存（graph.cache）再进循环，否则每轮迭代都在为同一份搬运买单。

💡 关键直觉：把 GraphX 的图当成"两张带预分区约定的表 + 一张小地图"，一切行为都能用第 1 章的 Shuffle 知识推出来，不需要新物理概念。

FAQ 一问：图这么大，顶点属性副本不会爆内存吗

会有冗余，但可控。副本只存在于"有以该点为源点的边"的分区里——一个顶点出度多大，最多被复制到多少个边分区，度数为零的孤点甚至不占副本。社交网络这类幂律图里，长尾用户的副本开销微不足道，真正的压力来自超高 hubs 节点：一个千万出度的顶点，其属性副本遍布大量分区。好在副本只是属性对象，不是边数据，体积通常远小于边表本身。若属性确实庞大（比如每个点挂着嵌入向量），惯例是把属性外置到广播变量或独立表，图里只留轻量 id，用 join 按需取回——结构与负载分离，是图数据建模的老经验。

顺带算一笔规模账给直觉：亿级边的图，边表每条记录几十字节，总量也就几个 GB，配上副本冗余仍在单集群内存的舒适范围内；真正顶不住的是"属性巨大且频繁更新"的图——副本一多，每次属性变更要同步的位置就多。所以建图前先问自己：顶点属性多久变一次？变化频繁的重属性图，GraphX 的副本设计会持续放大写入成本，此时应认真考虑把属性外置或换专用图存储，而不是硬扛。这份规模直觉同样适用于读侧：建图前对边表做一次按源点的计数聚合，几分钟就知道 hubs 的量级，比建完图跑第一轮迭代时才发现一个分区独大要体面得多。这份"建图前先数边"的习惯，与第 1 章建 RDD 前先想分区数是同一个动作——分布式世界的进门仪式。带着这份意识进下一节的算子层，搬运账单就不会看花眼。## 本节要点回顾

• 图难在切分：按点切边跨分区，按边切点被复制，GraphX 选边按源点分区做工程折中
• 三张表各司其职：顶点表存属性、边表存关系、路由表是定向搬运的地图
• 三元组是虚拟视图：只在行动算子触发时对齐生成，不占常驻内存
• 路由表小而关键：它让 join 类操作从全局 Shuffle 降级为定向复制
• 缓存习惯：迭代前缓存图本体，是图算法性能的第一道闸

下一节在这三张表之上组装算子：改顶点、改边、沿边发消息，每一种都对应不同的搬运账单。
