本节摘要：常减压装置的能耗大头是两台加热炉，但炉子的负荷可以被换热网络大幅压缩——冷的原油与热的馏出物逐一换热，把进炉温度从 40℃ 抬到 280℃ 上下，炉子只负责最后一段升温。本节讲换热网络的匹配逻辑与夹点约束，再把蒸汽、电、冷却水三套公用工程串成全厂能量图景，算清装置的能耗账本。

原油的升温之路：先换热、后加热

脱盐后约 40℃ 的原油要加热到约 360℃ 进常压塔，如果全程烧炉子，燃料费能把利润表压垮。工程的解法是让装置自己供暖自己：塔顶石脑油、煤油、柴油、蜡油、渣油这些刚从塔里出来的热物流，都在 100400℃ 区间，与冷原油逐一换热。一套设计良好的常减压装置，原油进炉前能被预热到 280300℃，加热炉只承担最后一段——换热回收的热量占总加热负荷的七成上下，这就是换热网络的直接效益。

匹配不是随便两两凑对。冷原油从 40℃ 一路升到 300℃，不同温度段适合接不同的热源：低温段用塔顶和石脑油这种低品位热（温差小也不至于浪费高品位热），中温段接柴油和蜡油，高温段配减压渣油和减压塔中段循环回流。原则是**"高温热源先服务高温冷流"**——让每焦耳热量都在最接近其温度的位置被利用，避免用 350℃ 的渣油去加热 50℃ 的原油这种"高射炮打蚊子"的错配。

夹点：能量回收的极限在哪

换热网络优化有一个经典工具——夹点分析。做法是把全装置所有热物流（要降温的）合并成一条热复合曲线，所有冷物流（要升温的）合并成一条冷复合曲线，两条曲线在图上水平平移靠近，最先"相切"的位置就是夹点。夹点处冷热温差达到设计允许的最小值（通常 10~20℃），它是全网络热回收的天花板：夹点之上只允许热量向下传，夹点之下只允许热量向上传，跨越夹点传递任何热量都是净损失。

这个约束给出三条铁律。不在夹点之上设置冷却器（把本可回收的高温热直接扔给冷却水）；不在夹点之下设置加热炉（用燃料去加热本可用余热解决的低温冷流）；不跨越夹点传热（高温热源直接配低温冷流，挤占了中等温位的回收机会）。设计新手最常犯第三条：直觉上"渣油最热、原油最冷，温差最大效率最高"，但在网络全局里这恰恰是最贵的错配。夹点分析的价值就是把这种直觉错误变成图上可见的违规。

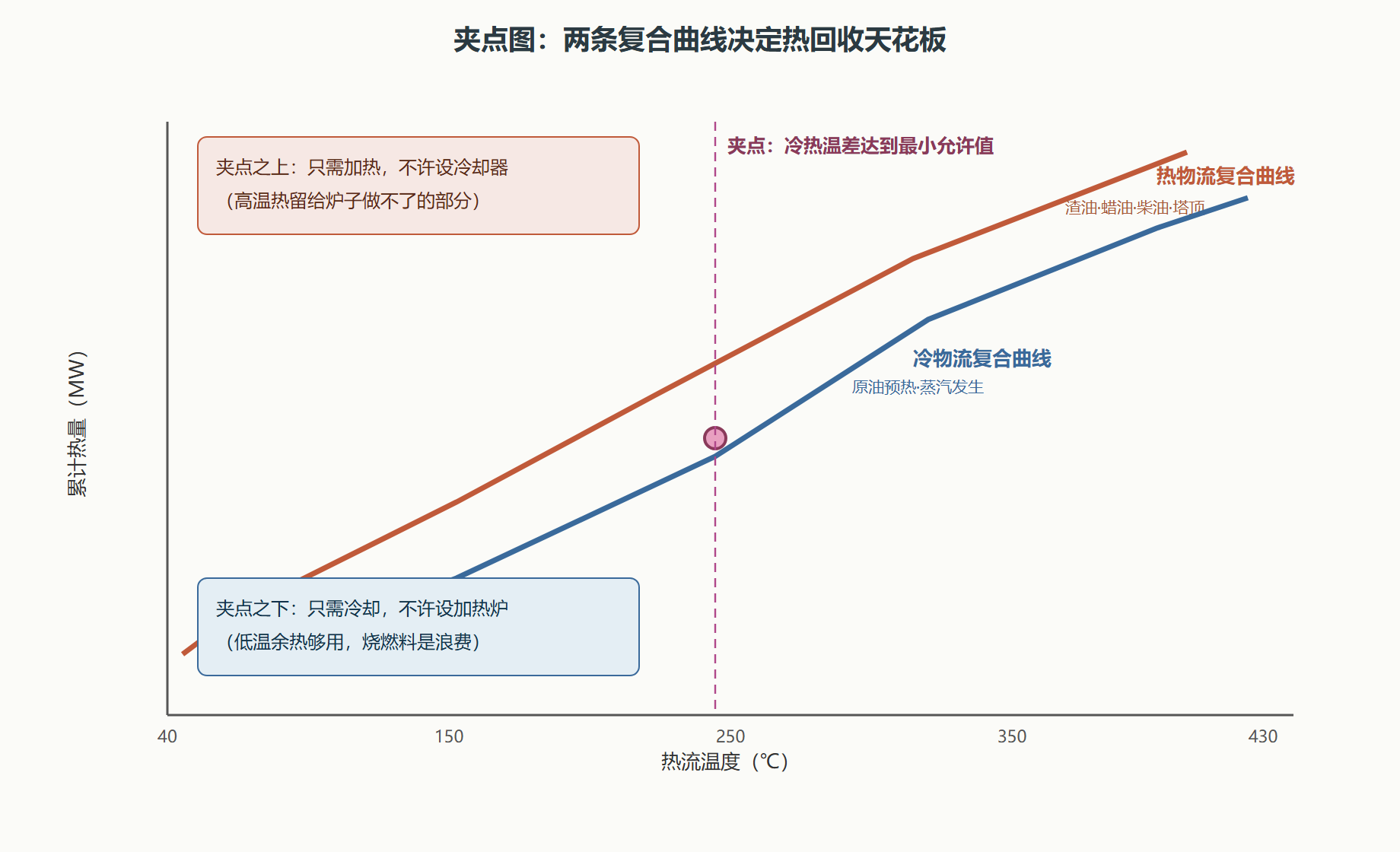

图：换热网络温位匹配与夹点约束

公用工程：三套系统一张网

换热网络之外，装置还从公用工程系统取用三样东西。蒸汽按压力分档（约 10 MPa、3.5 MPa、1.0 MPa、0.3 MPa），高压蒸汽驱动汽轮机做功后背压出中低压蒸汽逐级利用，塔底汽提、伴热、扫线用的多是低压档；用汽点选档的原则同样是"够用就好"，用 3.5 MPa 蒸汽去伴热是典型的档位浪费。循环水负责塔顶冷凝和产品冷却，进出水温差控制在 8~10℃，温差过小说明水量过大、泵的电耗在空转。电驱动机泵与空冷风机，大功率机泵（如减压塔抽真空前的进料泵）是变频节能改造的首选对象。

现代炼厂还讲究"全局能量集成"：一套装置的低温余热（如 90~120℃ 的塔顶油）给不了本装置用，可以送去预热全厂除盐水或做冬季采暖；催化裂化再生器的高温烟气进余热锅炉产中压蒸汽甚至发电。公用工程因此成为全厂级的能量调度台——本节装置视角的账本，到全厂尺度还要再合并一次。

演练：算一笔节能账

给一组真实量级的数。某 8 Mt/a 常减压装置，原油从 40℃ 预热到 295℃ 进常压炉，炉子热负荷折算每吨原油约 0.45 GJ；若换热网络老化（污垢累积），预热终温掉到 265℃，炉子负荷升到约 0.52 GJ，每吨多烧约 0.07 GJ 折合燃料气近 2 kg。装置按年运行 8000 小时计，一年多烧燃料逾万吨级成本。对策按性价比排序：清洗换热器污垢（最便宜，见效最快）、调整换热流程旁路（中等）、增加换热面积或换高效换热器（投资较大）。能源管理上把这个逻辑固化成指标——"换热终温"成为常减压装置最重要的能效 KPI，值班记录每两小时登记一次。炼厂能效竞争，很大程度上就是换热终温的竞争。

追问：空冷与水冷怎么选

装置的最终冷却有两套方案：空冷（翅片管加风机）与水冷（循环水换热器）。选择逻辑是三笔账：水账（水冷消耗循环水，富水地区便宜、缺水地区昂贵）、电账（空冷风机耗电、但省水回路的水泵电耗）、温账（空冷受气温限制，夏天冷后温度高，需要水冷兜底串级）。典型配置是空冷前置、水冷补底：空冷把 150℃ 的馏分降到 55~60℃，水冷再压到 40℃ 出装置。缺水地区的炼厂会全面空冷化，把每吨油耗水压到极低——第 7 章的环保约束在这里已经预演。

追问：蒸汽的产与用为什么也在本节

减压塔、催化裂化的余热最终都以"产蒸汽"的形式回收（余热锅炉、蒸汽发生器），蒸汽因此成为装置间的"能量货币"：A 装置余热产的 3.5 MPa 蒸汽，驱动机泵后背压出的 1.0 MPa 蒸汽给 B 装置汽提用。公用工程分级本节已讲，这里补一句量级感：一座千万吨炼厂的自产蒸汽大致能覆盖用汽量的一半以上，另一半靠锅炉补充——余热回收的深度直接改写这个比例，也直接改写碳排放账（7.2 节的伏笔）。

要点回顾：

• 七成热量靠换热：原油预热到 280~300℃ 进炉，燃料只补最后一段；
• 温位匹配原则：高配高、低配低，错配在局部高效、全局浪费；
• 夹点三条铁律：夹点上不设冷却器、夹点下不设加热炉、不跨夹点传热；
• 蒸汽分档取用：压力等级逐级利用，够用就好；
• 换热终温是 KPI：装置能效竞争的缩影，污垢管理是最便宜的节能。

延伸：加热炉本身的效率账

换热终温之后，炉子自身的效率是第二个战场。排烟温度（每降 20℃，炉效约提一个百分点）、烟气含氧量（2%~4% 为宜，过高白排热量、过低燃烧不全）、炉体散热与不完全燃烧损失构成炉效的三大科目。现代加热炉的涡街吹灰、对流段翅片、氧含量在线调节把炉效推到 92%~94%。与换热终温联动看：预热终温越低炉子负荷越大、越要在炉效上找补；炉效见顶之后，能效的全部潜力就回到换热网络——两处合起来才是"能耗账本"的全貌，也是第 7.2 节碳减排第一层（能效优先）的装置级落点。

至此，原油完成了从进厂到馏分分发的全部旅程。它切出来的蜡油和渣油——接下来去见全厂最赚钱也最有脾气的装置：催化裂化。
