本节摘要：实验室里一克试样能跑通的反应，放大到年处理三百万吨的工业装置，要过流体力学、传热传质、材料与控制四道关。炼油反应器三大构型——固定床、流化床、移动床——各有明确的分工逻辑。本节以催化裂化的提升管-流化床组合为主角，讲清每种构型为什么长成那样，以及放大过程中最容易翻车的几个环节。

三大构型：按催化剂的"行进方式"分类

反应器怎么选，第一问是催化剂怎么运动。固定床里催化剂颗粒静止成床，物料从上往下穿过，床层像一个"过滤器+反应器"的合体——加氢精制、加氢裂化、重整（半再生式）都用它。优点是结构简单、流型接近理想置换、转化率高；软肋是反应放热难以撤出、催化剂必须整体更换。流化床靠气流把微米级颗粒悬浮起来，固体像液体一样可流动，催化裂化的再生器和早期的流化催化裂化反应器是代表——传热极好、可连续补充卸出催化剂，代价是颗粒返混严重、磨损与旋风分离负担重。移动床介于两者之间：颗粒以密相缓缓下移，像"列队行军"，连续重整的催化剂在几个反应器间依次通过、定期去再生，兼顾了置换灵活与低磨损。

这张表背后是同一个权衡：反应放热越猛、催化剂失活越快，越需要催化剂动起来。催化裂化秒级失活（积炭），必须秒级再生，所以流化；加氢催化剂几个月到几年换一次，固定床最经济；重整催化剂几天到几周需要再生一次，移动床连续再生是精算后的折中。

提升管：把反应时间压缩到秒

早期流化催化裂化的反应在密相流化床里进行，油气与催化剂混在一起泡上几十秒，汽油被二次裂化、收率与选择性两头吃亏。提升管技术把反应地点从"床层"挪到"竖管"：油气与再生剂并流上行，气速高、返混小，反应一启动就随高速气流离开——停留时间 2~4 秒，恰恰是"想要的反应完成、不想要的反应没来得及"的窗口。反应终点由提升管出口的快速分离器强制定格：旋风分离立即把催化剂甩出气路，油气零点几秒内进急冷区。现代 FCC 的汽油收率与选择性比早期流化床高出十几个百分点，一大半功劳在"让反应准时刹车"。

提升管设计的工程要点有三。一是雾化：进料喷嘴要把蜡油打成微米级液膜，油滴越大，气化越慢、与催化剂接触越不均，重油进料喷嘴因此是各家专利技术的核心机密之一。二是剂油接触：预提升段用蒸汽把再生剂加速成均匀的"固体流"，原料要在最底部就投入这场洪流，接触不良等于白给反应时间。三是终止设计：出口快分效率决定二次反应的抑制水平，粗旋+急冷的组合已是行业标配。

放大：从一具新剂到一套新装置

反应器放大是多学科的合围。流体力学上，小试的层流在工业尺寸变成强湍流，分布器设计、边壁效应、短路流都会让停留时间分布变宽——中试装置（直径零点几米）的作用就是让流型先"长"到足够大。传热上，固定床反应器的放热是放大第一杀手：床层直径翻倍，中心温度就多一层"保温"，热点的控制从调床层变成调床间急冷与入口温度。动力学上，实验室测的本征速率在工业床层里被内扩散（颗粒内）、外扩散（气膜）打折，放大计算要用"宏观速率"，中试数据校准。材料上，催化裂化再生器的 700℃ 含氧环境要选铬钼钢并控制壁温，加氢反应器的 15 MPa 级高压氢环境要防氢腐蚀与回火脆化，选材错误是不可挽回的沉没成本。

业界对这些风险的标准应对是"三步放大"：实验室微型装置定化学、中试装置定流型与传递、工业装置定控制与经济性。三步里跳任何一步，都是在赌概率——化工放大史上的重大事故，多数源于"化学对、工程错"。

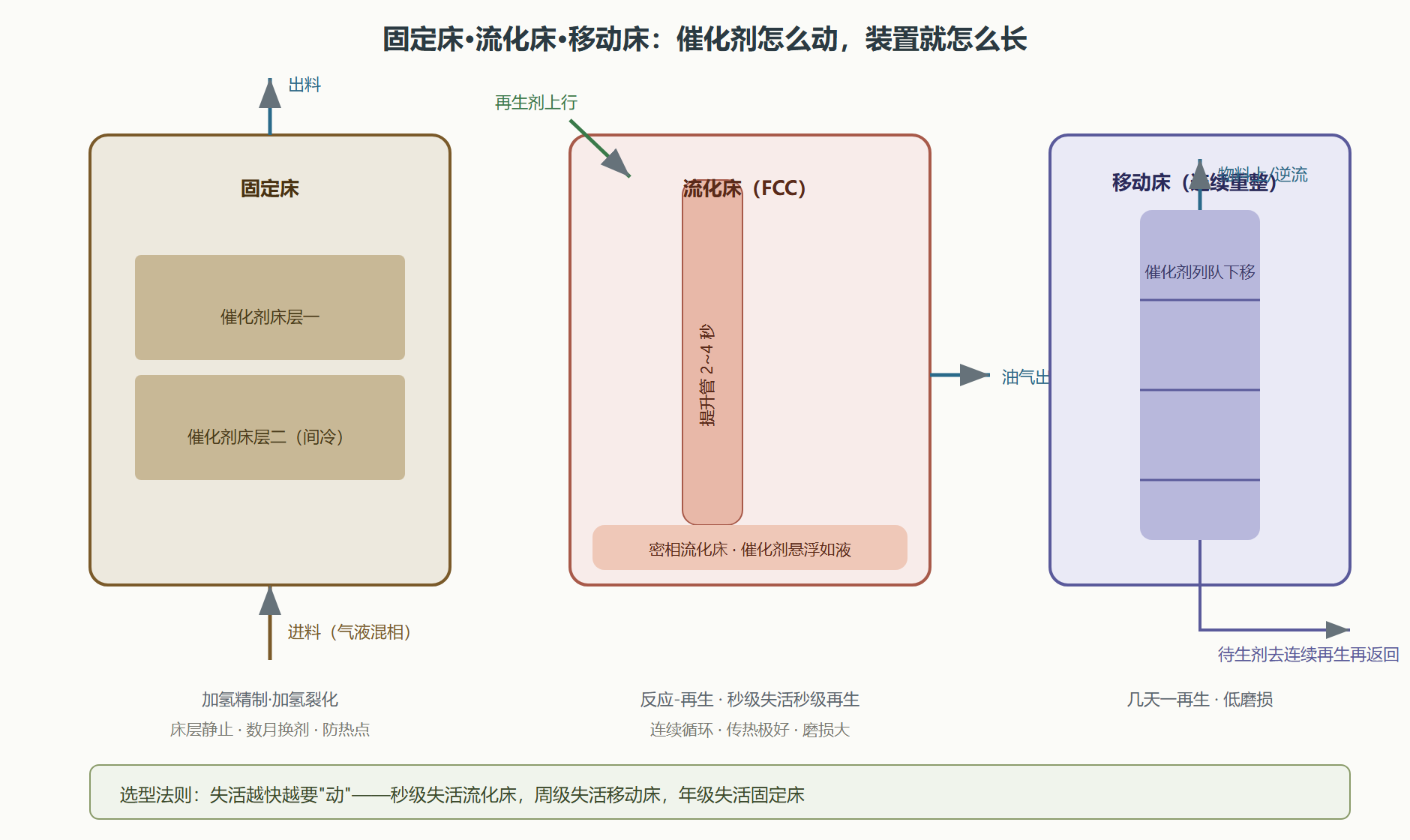

图：三种反应器构型的结构与物料流向对比

演练：一次提升管出口温度波动的诊断

某 FCC 夜班提升管出口温度在半小时内从 515℃ 爬到 526℃，再生器密相温度同步上冲。直接反应是降进料——但这会损失处理量。更专业的诊断顺序：查两器差压与循环量（滑阀压差正常，排除循环中断）；查进料性质台账（当晚刚切换高残炭渣油，焦炭产率预期上升约 1.2 个百分点——热平衡里进项变大，根因锁定）；查外取热器发汽量（处于最低档）。处置：开大外取热器取热、钝化剂泵确认在注、反应温度目标回调到 518℃。全程未降进料量。这个案例浓缩了 4.2~4.5 的知识：任何温度异动，先到热平衡和原料账上找原因，再动操作手段——这正是"系统思维"在操作岗位上的具体形态。

追问：旋风分离器为什么是流化床的命门

流化床里催化剂随气流翻腾，出口必须把"气"与"剂"分开——这就是旋风分离器的工作：含尘气流切向进入，离心力把颗粒甩向器壁滑落，净化气从中心管引出。一级不行再来二级串联，出口催化剂浓度要压到克每立方米以下，否则细粉跑进分馏塔会堵塔盘、磨换热器。旋风的效率决定催化剂的单耗：回收不好，催化剂从料腿跑冒，等于往烟囱里烧钱。它的设计参数（入口线速、料腿密封）与故障形态（翼阀卡死、料腿窜气）是流化床装置特有的知识块——放大问题的最后一公里，常落在这些不起眼的内件上。

追问：中试到底要做多大

放大链条的中间环节（中试）规模没有定数，但经验值是"流型相似"优先于"参数相似"：直径 0.2~0.8 米、高度数十米的中试装置，能把边壁效应、分布器流型、旋风分离行为都呈现出来，燃料与安全风险却可控。行业共识是"跳过中试省下的钱，迟早连本带利还给开工阶段"。第 5 章的加氢反应器放大同理——化工放大的教训是全行业共同的学费，本章把它写进知识清单，希望读者以后少交。

要点回顾：

• 构型按失活速度选：秒级流化、周级移动、年级固定，各就各位；
• 提升管是计时器：2~4 秒的窗口 + 出口快分强制刹车，选择性大半由此而来；
• 放大四道关：流型、传热、宏观动力学、材料，中试是必要的而非可选的；
• 固定床防热点：床间急冷与入口温度是仅有的两枚旋钮；
• 诊断先查账：温度异动先算热平衡与原料变化，操作是最后的手段。

至此，重油已变成大量的汽油柴油半成品。它们离出厂还差一道关口——下一章的加氢精制，去把硫、氮、烯烃这些"出厂障碍"清掉。
