1.1 铁路系统的定义与范畴

1.1 铁路系统的定义与范畴

本节摘要：铁路不是"火车加铁轨"，而是固定设施、移动装备、牵引供电、通信信号、运营组织五个子系统咬合而成的复杂巨系统。本节给出系统边界、接口清单与运输方式对比，为全书问题链建立坐标系。读完你能画出铁路系统构成图，并说清每个接口约束着什么。

导读把现代铁路定义为一条问题链，而任何问题求解的第一步都是划清对象边界。本章按"从全景到瓶颈"展开，本节先回答最基础的一问：当我们说"铁路系统"时，到底在说一个多大的东西？

先把"系统"两个字拆开

工程上切分铁路，最稳的刀法是按"动不动"下刀。固定设备埋在大地里不会跑：路基、桥梁、隧道、轨道、站场、接触网支柱、信号机、电缆槽。移动设备在线路上跑：机车、货车、客车、动车组。这个二分法看着朴素，实际决定了三件大事——检修体制（固定设备按区段养护、移动设备按配属入段）、投资结构（土建占总投资的大头，一条山区高铁桥隧比能超过七成）、安全责任（工务和电务守着地，机务和车辆守着车）。

动静二分之外，还需要两根"管线"把电和信息送进来。把电能从国家电网搬上车轮的是牵引供电子系统：牵引变电所把三相 220 千伏或 330 千伏降压变成单相 27.5 千伏，经接触网送入列车受电弓。把"何时、何地、哪条进路、开多快"告诉车上设备的是通信信号子系统：轨道电路、应答器、无线通信、联锁与列控主机。最后，把所有硬件能力拧成一张可售时刻表的，是运营组织——运行图、调度指挥、票务与营销。五大子系统就此成形。

子系统之间有三条最要命的接口线，性能天花板全都压在接口上：

• 轮轨接口。全部车重与牵引、制动力都通过轮轨接触斑传递，单个接触斑的面积通常不超过一平方厘米。速度想提、轴重想加、曲线想快，先问问接触斑答不答应。后面的车辆动力学、轨道平顺性两章，本质都是在伺候这个指甲盖大的接触面。
• 弓网接口。受电弓滑板与接触线在时速 350 公里下要保持持续接触，瞬间离线就是电弧烧蚀和供电中断，还会产生对列控无线通信的电磁干扰。接触网的弹性、张力、波传速度都是为抑制离线而设计的。
• 车地通信接口。列控信息、调度指令、车载状态数据全靠它。第四章会看到，CTCS-3 级列控之所以敢把 350 公里时速下的行车凭证交给无线通道，正是因为这条接口做了冗余设计与安全编码。

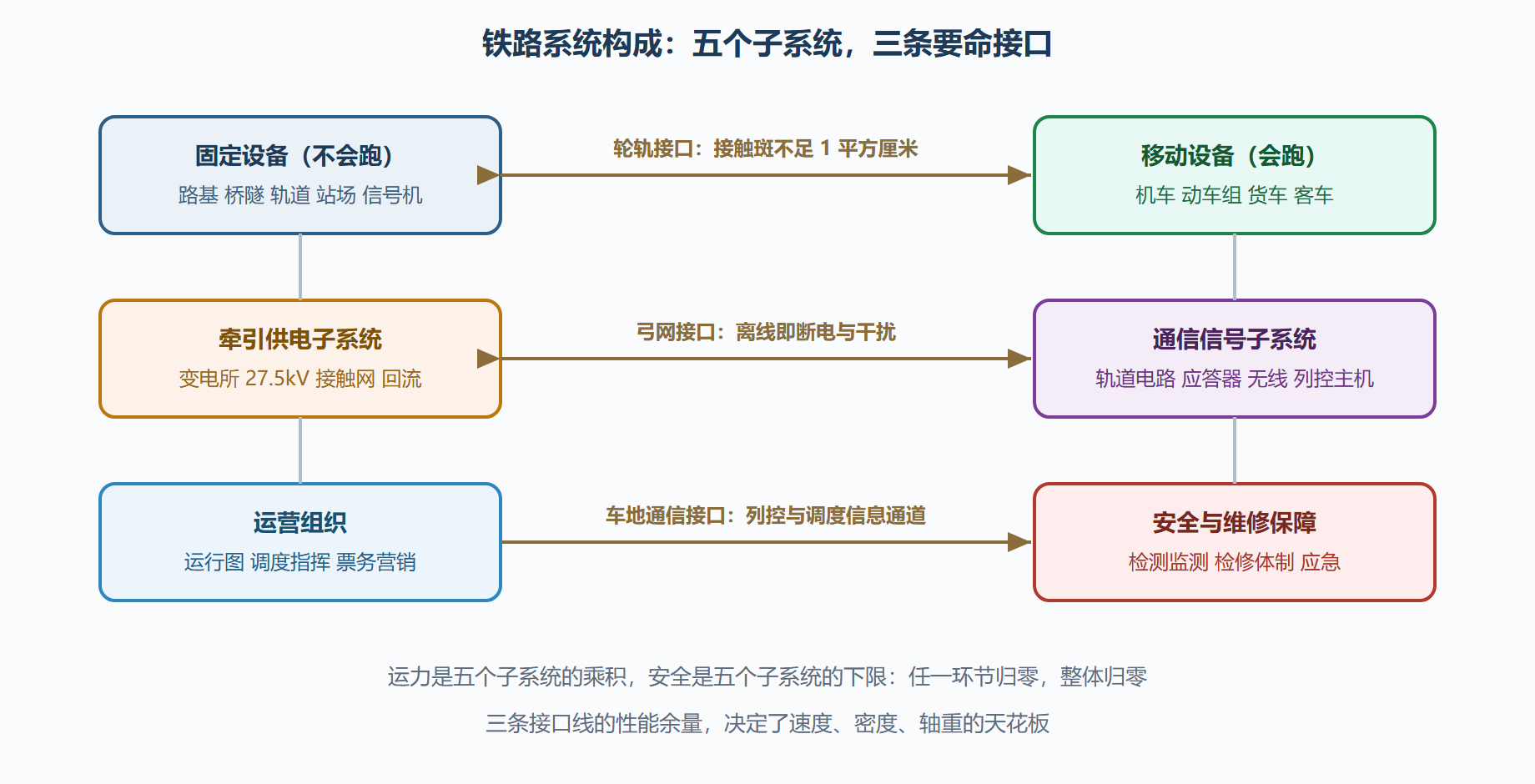

图 1-1：铁路系统五大子系统与三大接口

铁路在综合交通网里的生态位

搞清内部结构，再看外部位置。各种运输方式没有谁全面胜出，只有生态位差异：

三个解读要点值得背下来。第一，铁路的比较优势区间在中距离、大运量、高密度：五百公里上下与民航拼门到门的总耗时，一千五百公里以上让给航空；大宗低值货物交给水运慢慢漂，赶时间窗的煤炭粮食才轮到铁路重载运输。第二，能耗优势来自钢轮钢轨的低滚动阻力——铁路列车单位运行阻力远低于公路车辆，加上电气化牵引，人公里能耗只有小汽车的几分之一，这让铁路在碳中和议题里天然占优（第七章细算）。第三，代价是重资产、低柔性：线路修到哪里服务才到哪里，投资动辄千亿级、回收期以十年计，所以路网规划从来是国家的产业政策工具，而不只是工程项目。

案例：京沪高铁把系统跑通了

京沪高铁全长 1318 公里，连接京津冀与长三角两大经济区，设计时速 350 公里，2011 年 6 月底通车，全程最快旅行时间约 4 小时 18 分。它是观察"五大子系统咬合"的最佳标本：土建上以桥代路比例高，把华东稀缺耕地的占用压到最低；轨道全线铺无砟板式轨道，把平顺性稳定在毫米级；供电按约四十至六十公里一座牵引变电所布点，保证长编组列车任意位置取流；信号按 CTCS-3 级建设，为 3 分钟追踪间隔留出能力；运营端用大站直达与站站停混跑的运行图，把不同速度等级的列车编进同一张图。平日开行旅客列车数百列，节假日靠压缩检修窗口与动用热备车底继续加密——单子系统的物理余量，最终被运行图兑换成实际运力。

它也有反面教材价值。运行密度逼近能力上限后，一处设备故障的晚点会沿运行图链式扩散，恢复要靠调度员人工抽线调整，代价不小。这就是耦合系统的两面性：余量共享时效率惊人，冗余耗尽后脆弱性同样惊人。第六章讲风险管理与应急，处理的正是这个"另一面"。

本节要点回顾

• 动静二分：固定设备按区段养护，移动设备按配属检修，这条线划开了铁路的检修体制与投资结构；
• 五大子系统：固定设施、移动装备、牵引供电、通信信号、运营组织，运力是乘积、安全是下限；
• 三大接口：轮轨接触斑、弓网接触、车地通信，性能天花板全压在接口余量上；
• 生态位：中距离、大运量、高密度、低能耗是铁路的比较优势，重资产、低柔性是它的代价；
• 京沪样本：子系统余量靠运行图兑现成运力，而密度逼近上限时脆弱性同步上升。

常见问题

问：市域铁路、城际铁路、干线高铁在系统上有多大差别？
答：子系统构成完全一样，差别在参数取值。城际铁路站间距短、加减速性能优先，列车多为四至八辆编组；干线高铁追求最高速度与长途舒适性；市域铁路干脆按公交化组织，行车间隔压缩到十分钟以内。后文谈到的技术选型差异，根源都在生态位不同。

问：磁浮交通算铁路吗？
答：习惯上归入轨道交通范畴，但轮轨换成了电磁悬浮与直线电机，轮轨接口这一条被推翻重来。它恰好是个思想实验：把五大子系统里最底层的那条接口换掉，整个体系要重构多少——答案是几乎全部，这也是磁浮至今仍是补充制式的原因之一。
