2.3 供电与牵引系统：27.5 千伏的能量走廊

本节摘要：牵引供电系统是铁路的"血管"：国家电网的三相高压电在牵引变电所变身 27.5 千伏单相交流，经接触网喂进列车受电弓，再经钢轨与回流线回家。本节走通整条能量链路，讲清 AT 供电方式为什么是高速重载标配，以及弓网关系这个高速化最娇气的约束。读完你能画出供电系统构成图并解释每个环节存在的理由。

电从哪里来，到哪里去

一列复兴号在时速 350 公里巡航时，牵引功率约十兆瓦——相当于同一时刻点亮一万台家用空调。这么大功率不可能是车载电池，只能边跑边取。能量链路从国家电网开始：220 千伏或 330 千伏三相高压电引入牵引变电所，变压器把它变成 27.5 千伏的单相交流电，经馈线上到接触网；列车升起受电弓，滑动取流，电流驱动物引电机后，经车轮、钢轨与回流线返回变电所。一条电气化铁路，物理上就是一根绵延千里的单相输电线，列车是行走的负载。

这个链路里有两个先天难题。第一，铁路取用的是单相电，而电网是三相的——单相负载会在三相系统里造成负序，把不平衡扔给电网。对策是换相接线：相邻牵引变电所轮换接入电网的不同相别，让三相负载大致轮着来。第二，接触网是裸露在大气中的单根导线，供电臂越长，末端电压跌得越狠，电磁干扰半径也越大。高速与重载把这个问题放大到不能忍，于是有了 AT 供电方式。

AT 供电：把电压翻倍的智慧

AT 即自耦变压器。在接触网与正馈线之间，每隔十到十五公里并接一台自耦变压器，接触网对地电压 27.5 千伏，接触网对正馈线 55 千伏。它的妙处在于：机车取流时，列车前后最近的两组 AT 把供电回路"分段供血"，大电流只在列车与相邻 AT 之间的短区段里流动，长距离段输送的是减半的电流、翻倍的电压——线损按电流平方下降，电压跌落与对邻近通信线路的电磁感应同步被压制。牵引变电所的间距因此可以拉到五十至六十公里，全线变电所数量近乎减半。

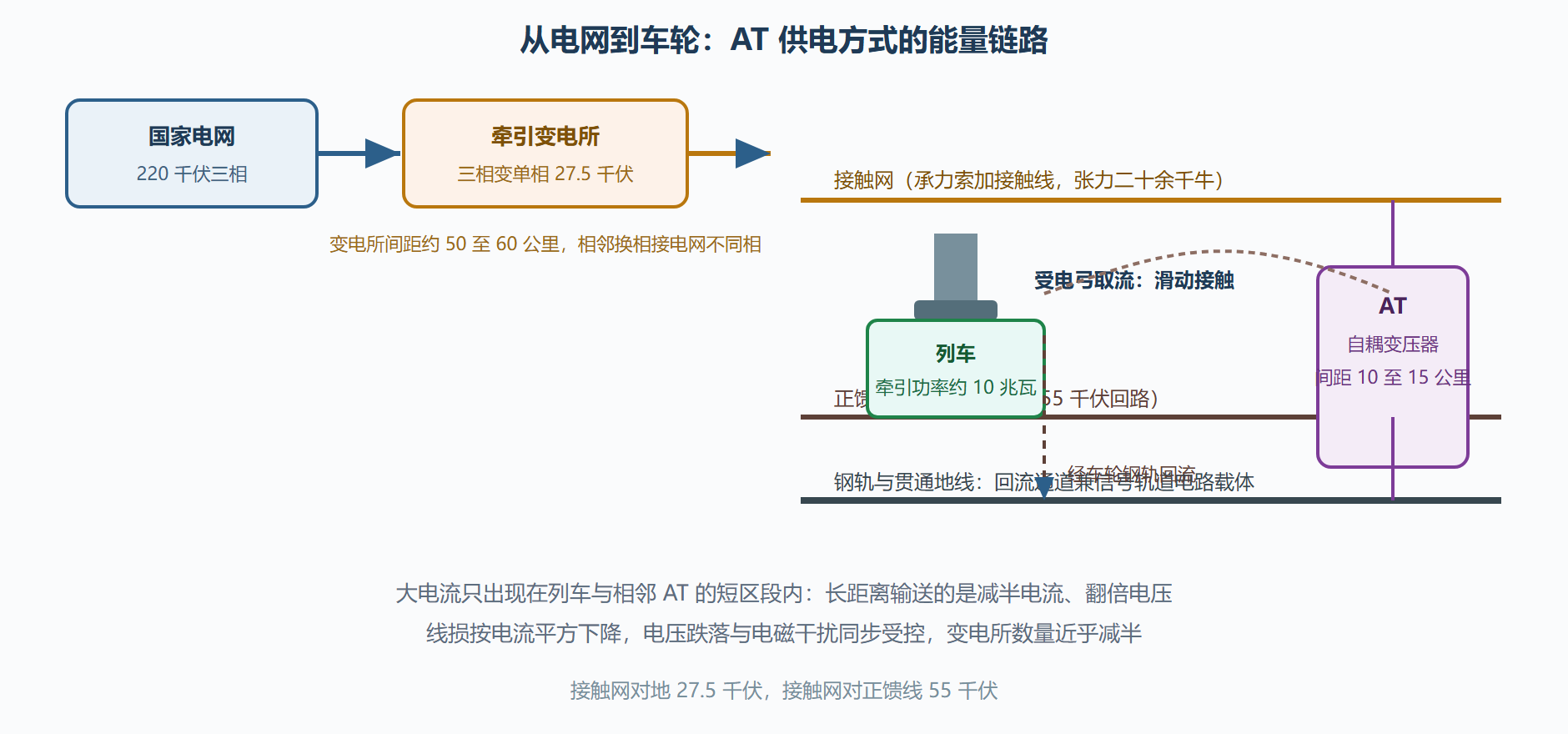

图 2-3：AT 牵引供电系统构成与电流回路

弓网关系：高速化最娇气的一厘米

接触网要供得上电，更要跟得上弓。列车加速时，接触线的波动会沿导线传播，传播速度取决于导线张力与线密度——张力越大，波传越快。工程准则是不让列车追上自己激发的波：波传速度须显著高于列车速度，高速接触网因此普遍把接触线张力绷到二十余千牛、改用铜镁或铜铬锆合金线材。绷得越紧，弓网离线率越低，电弧烧蚀和电磁干扰越少。这套约束反过来解释了提速的供电天花板：速度越逼近波传速度，取流质量越难维持——第一章说的"提速的物理极限"，供电侧兑现于此。

接触网沿线的"活"还有两处值得留意。电分相：相邻变电所供电臂分属电网不同相，接触网必须在中性段隔离两相，列车断电滑行通过——现代线路用自动过分相装置让车载设备在通过前后自动断合主断路器，乘客几乎无感。再生制动能量：列车制动时牵引电机变发电机，把动能变回电能反送回接触网，供同供电臂其他列车取用；能消纳掉的部分可占牵引能耗一到两成，消纳不掉的由车载电阻或地面吸收装置烧掉。第七章算绿色账时，这笔再生能量是重要科目。

对运营者而言，供电系统的日常管理浓缩成两件事：不停电的可靠性（变电所双电源、接触网检修在天窗内作业、故障测距定位到支柱级）与取流的质量（弓网动态检测监测离线率与硬点）。5.4 节的综合检测车会把弓网参数列入体检单，正是这条生命线的日常验收。

本节要点回顾

• 供电链路五站：电网三相高压、牵引变电所变 27.5 千伏单相、接触网、受电弓取流、钢轨回流；
• 单相负载的三相不平衡靠变电所换相均摊，长供电臂的压降与干扰靠 AT 供电压制；
• AT 方式的本质是用翻倍电压送减半电流，变电所间距得以拉到五十公里级；
• 弓网关系的硬约束是波传速度须显著高于列车速度，张力与线材选型都为它服务；
• 电分相与再生制动是接触网上的两个特殊站点：一个管相序隔离，一个管能量回收。

常见问题

问：为什么铁路用 27.5 千伏这个看起来不成整数的电压？
答：27.5 千伏是接触网额定 25 千伏制式按空载高限的标称口径，25 千伏单相工频交流本身就是从欧洲引进的国际主流制式——它兼顾了绝缘成本与输送能力。重载与高速线路用 AT 方式把有效回路电压抬到 55 千伏，而不是把接触网对地电压直接翻倍，正是为了绝缘与安全的经济平衡。

算一笔电流账：十兆瓦在导线上是什么概念

数字能帮直觉落地。复兴号巡航功率约十兆瓦，接触网电压按两万七千五百伏计，列车取流电流约三百六十安；列车加速冲坡时功率上浮，电流直奔四百安以上。单根接触线的持续载流能力有限，重载与高密度区段的取流叠加，靠接触线截面、承力索分流与 AT 回路共同扛。再看另一头：变电所馈线保护的整定值、故障测距的精度都建立在这笔电流账上——接触网短路时电流可达数千安，保护装置要在几十毫秒内区分取流与短路，切断故障段而不误伤正常供电臂。

分相环节也可以用数字感受一下：两相之间的中性段长几十到几百米，列车按运营时速滑行通过只需一秒上下，自动过分相装置要在这一秒内完成断主断、惰行、合主断三个动作。乘客毫无察觉的背后，是供电、列控、车载三个系统的精密握手。供电工程的日常，就是把这类看不见的秒级动作管理到万无一失——它与轨道的毫米、列控的毫秒一起，构成高速铁路的三套精度语言。

接触网检修：天窗里的一场精细手术

接触网的日常检修是高速铁路运维里精细度最高的作业之一。夜间天窗停电后，检修车升平台，作业组按检测数据指定的支柱与锚段上工作：检查定位器坡度、螺栓力矩、吊弦长度、线面磨耗，用扭力扳手与专用量具逐项复核。接触网参数的敏感度以毫米与牛计——定位器坡度差几度，受电弓通过时就会产生硬点；吊弦长度差几毫米，接触线高度就出现肉眼不可见但弓子感受得到的起伏。这也解释了为什么接触网的检修高度依赖 5.4 节的综合检测数据：哪里有硬点、哪里离线率高，数据指到支柱号，作业组就修到支柱号。

检修的另一个特点是作业窗口的硬约束：四小时天窗扣除停电、验电、装地线与撤除流程，净作业时间不足三小时，一个作业组一晚推进几百米。供电段的年度检修计划因此像一张棋谱：全线的检修周期、检测车的数据排期、天窗的分配，环环相扣。接触网的可靠性不是修出来的，是按这套节奏管理出来的——供电工程的一半在图纸上，另一半在天窗里。
