7.3 仿真与实验：不出事故的试错场

7.3 仿真与实验：不出事故的试错场

电网不允许"先上线再调试"——一个错误的控制策略可能就是一次大面积停电。于是整个行业建起了三层试错场：纯数字仿真、半实物测试、现场试验，让每个新设备、新策略在见到真实电网之前先闯完三关。

三层验证体系

第一层是数字仿真，又分两个流派。电磁暂态仿真（步长微秒级）解电路微分方程，能看到开关瞬态、行波、逆变器控制细节，代价是算得慢，适合局部精细研究。机电暂态仿真（步长毫秒级）把发电机简化为相量模型，跑全网几秒到几分钟的动态过程，适合稳定分析。两层的裂缝正是当下难题所在：逆变器主导系统的稳定问题横跨两个时间尺度，"电磁-机电混合仿真"因此成为平台标配。

第二层是半实物（HIL）：把真实的控制器（保护装置、逆变器控制器）接进实时仿真器，让控制器以为自己在开真电网。实时数字仿真器（如 RTDS 类平台）以微秒级硬实时解算电网模型，控制器发出的每个脉冲都在下一微秒被响应。这一层存在的理由很简单：很多控制器的缺陷只在"真实硬件 + 临界场景"的组合下才暴露，纯软件仿真复现不了 ADC 精度、通信延迟、器件温漂这些现实噪声。

第三层是现场试验：型式试验（实验室对样品做绝缘、机械、环境考验）、挂网试运行（新设备接入真实电网限定范围运行）、以及投运前的系统调试（7.2 节三级关卡）。三层缺一不可：数字仿真便宜而全面、半实物真实而聚焦、现场试验权威但昂贵且有风险。

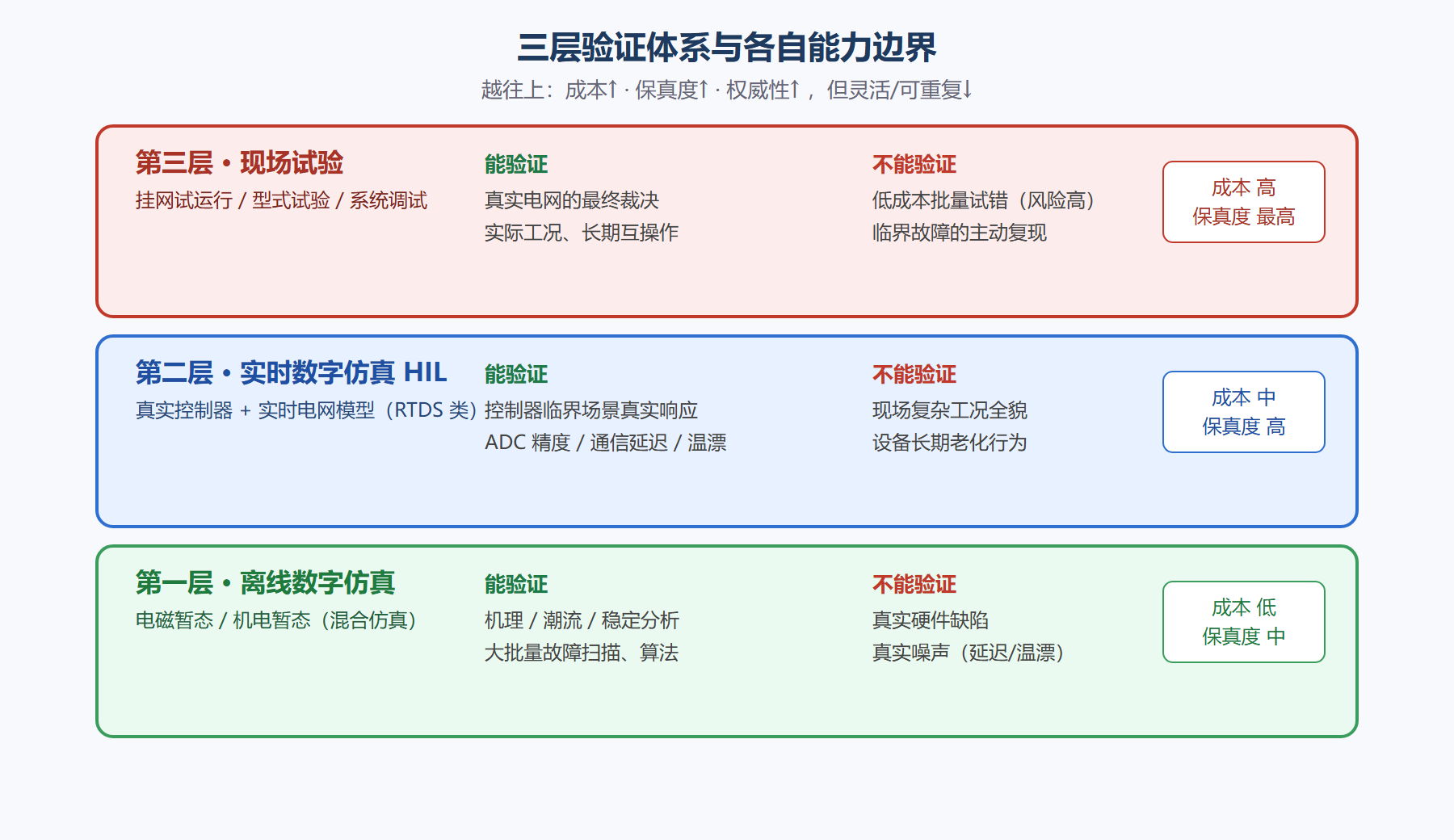

图 7-3 三层验证体系与各自能力边界

图 7-3：三层验证体系与能力边界

两个用得着仿真的真实场合

场合一：稳控策略整定。某直流双极闭锁后要切多少负荷、按什么次序切，不可能在真实系统上"试一把看效果"。做法是：用历史数据校准全网模型（模型校核本身就是大工程——仿真结果与 PMU 录波对得上才算数），批处理扫描数千个故障场景，把最恶劣场景下的最优策略固化成稳控装置的定值。

场合二：新设备入网检测。一台新的构网型储能控制器声称能支撑弱电网，调度不会听宣传册——先过半实物平台：仿真器模拟一个弱电网送电，人为制造相角跳变、电压跌落，看控制器的真实响应是否如设计。这也是第 5.3 节构网型技术能被逐步信任的原因：信任不是给出来的，是测出来的。

# 批量故障扫描的最简骨架（数字仿真平台的外围脚本形态）
scenarios = []
for fault_line in ["L1", "L2", "L3", "L4"]:
    for fault_type in ["单相接地", "两相短路", "三相短路"]:
        for clearing_ms in [40, 60, 80, 100]:   # 保护+断路器总切除时间
            scenarios.append((fault_line, fault_type, clearing_ms))

worst = max(
    scenarios,
    key=lambda s: simulate(s)[1],           # 返回(收玫标志, 最大功角摆幅)
)
print(f"最恶劣场景: {worst}")
# 输出将指向某三相短路 100ms 情形 —— 稳控策略按它整定
​

仿真的边界：模型永远落后于真实

值得保持敬畏的是：仿真模型基于已知机理，而系统总会发明新的失稳方式（第 3.2 节的宽频振荡被认识之前，任何仿真平台都复现不了它）。PMU 录波与模型的一致性校核因此是持续工作，模型参数辨识（甚至用 AI 从录波反推参数）本身成了学科分支。试错场的地基，需要一直重新浇筑。

本节要点回顾

• 三层试错场：数字仿真（便宜全面）、半实物（真实控制器）、现场试验（权威昂贵），能力边界互补。
• 电磁暂态与机电暂态两个流派各有时间尺度领地，混合仿真应对逆变器时代的跨尺度问题。
• 稳控整定与新设备入网是仿真平台的两大刚需场景，信任是测出来的。
• 模型永远落后于真实，录波校核与参数辨识是仿真体系的持续地基工程。

动手计算：一次短路冲击的电磁暂态账

为什么逆变器接入研究必须用电磁暂态（EMT）仿真？用数字感受一下：金属性三相短路后，故障电流含衰减直流分量，其时间常数 τ = L/R = (X/R)/ω。取输电系统典型 X/R = 8，τ ≈ 8/(2π×50) ≈ 25 ms——直流分量在故障切除（40-60 ms）前衰减不到 90%，峰值电流可比稳态短路电流再高 20%-60%。机电暂态仿真用基波相量模型，天然看不见这个直流偏移及其对断路器非周期分量的考验；只有以微秒级步长解电磁暂态方程的平台才能复现。

# 短路电流直流偏移分量的衰减与峰值放大
import math
Xd, X_R, f = 0.15, 8, 50         # 次暂态电抗(pu), 系统X/R比
I_ac = 1/Xd                      # 稳态短路电流(pu, 次暂态)
tau = X_R / (2*math.pi*f)        # 直流分量时间常数
for t_ms in (10, 25, 50):
    dc = math.exp(-t_ms/1000/tau)
    print(f"t={t_ms:2d} ms: 直流分量残留 {dc*100:.0f}%, 峰值可达交流幅值的 {1+dc:.2f} 倍")
# 峰值冲击系数 1.8-2.0 正是断路器"额定短路关合电流"的来源
​

数据档案：三层试错场能力对比

这张表与第 5 章数字孪生、第 3.3 节 WAMS 的关系：仿真平台吃的是量测体系喂的参数，产出的是调度与制造厂商共同认可的"预演结论"。试错场越逼真，真实电网需要付出的学费越少——但 3.2 节的宽频振荡案例提醒我们，总有下一类失效方式在模型边界之外等待被发现。

对使用者还有一个务实提醒：仿真结论的可信度取决于输入数据的 lineage（数据来源链）。同一台机组，厂家参数手册、投运试验辨识、在线 PMU 反推给出的模型参数可能相差一到两成，而暂态仿真结果对某些参数高度敏感。规范的做法是参数来源与版本随仿真报告一同归档，注明校核日期与误差水平——没有这条链的仿真结论，在严肃的工程评审中只能算参考意见而非依据。这条纪律与 4.1 节的整定复核、7.2 节的检修记录一脉相承，都是工程知识体系"可追溯"的底线要求。
