1.3 三块主仪表：频率、电压与潮流

1.3 三块主仪表：频率、电压与潮流

本节摘要：频率对应全网有功平衡，电压对应局部无功平衡，潮流描述功率在网络中的分布——读懂盘面上这三块仪表，是值班员的基本功，也是后续所有分析章节的入口。

盘面读数的第一课

交接班的最后一道程序是核对仪表。大屏上数字滚动，新值班员容易眼花，老值班员却只先看三处：频率是多少、关键母线电压是否越限、主干断面潮流离限额多远。这个习惯背后是电力系统状态描述的完整逻辑：全网状态可以浓缩为一组母线电压幅值与相角，而频率、电压、潮流正是这组状态量在值班视角下的"人话翻译"。本节把翻译规则讲清楚——它们将贯穿第三章的潮流计算、第五章的稳定分析和第七章的调度控制。

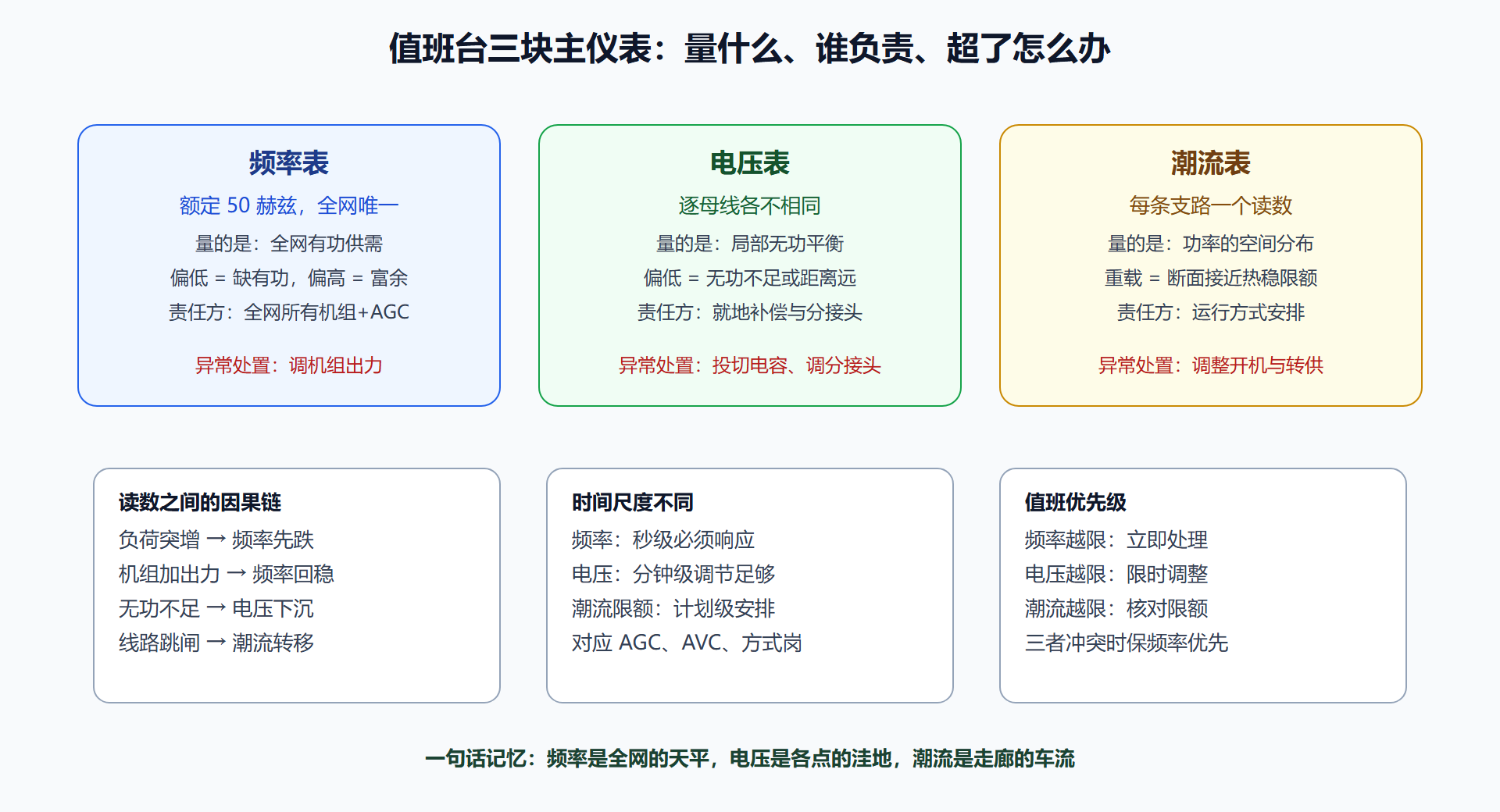

三块仪表的分工

频率：全网一张天平

频率是全网同步发电机的公共转速，额定值五十赫兹。它的物理意义极其直白：负荷吸收的功率瞬间多于机组发出的功率，转子动能被抽走，转速下降，频率下跌；反之亦然。因为全网电气上连成一体，稳态频率处处相等——频率因此成为全网有功平衡的"总表"。中国电网对频率质量的要求是偏差不超过正负零点二赫兹（容量较小的隔离网放宽到正负零点五），大容量互联系统实际运行偏差通常远小于此。

频率的读数还可以按区间分级理解，这比单个数字更有调度意义。额定值附近的窄区间是"正常区"，AGC 与一次调频自动维持，人只监视；偏离加大进入"异常区"，值班员要判断原因、检查备用并准备干预；继续恶化进入"事故区"，低频减载等自动装置按整定逐轮动作，人为干预退居配合地位。同一套分级逻辑也适用于电压与潮流——三块仪表各自有"正常、异常、事故"三级门槛，值班培训的核心内容之一就是把每级门槛的数值与对应动作背成本能。第五章频率稳定一节会看到这些门槛背后的定量推导：为什么设在那个数值、晚一秒会怎样。

频率偏离时值班员第一件事是估算功率缺额。系统有一个经验参数叫单位调节功率（或频率响应系数），含义是频率每偏差零点一赫兹对应的功率失衡兆瓦数，数值与系统规模和负荷构成有关。用它做一次快速估算：

# 某省网高峰负荷 45000 兆瓦，实测频率响应系数约 1200 兆瓦每零点一赫兹
K = 1200.0          # 兆瓦 / 0.1赫兹
f_now, f_nom = 49.86, 50.0
df = f_now - f_nom                      # 负偏差
deficit = -df / 0.1 * K                 # 缺额为正
print(f"频率偏差 {df:+.2f} 赫兹，估算有功缺额约 {deficit:.0f} 兆瓦")
print(f"相当于高峰负荷的 {deficit/45000*100:.2f}%")
​

会话输出：频率四十九点八六赫兹对应约一百七十兆瓦量级的缺额，只占负荷的百分之零点四弱——这解释了为什么调度台看到小幅频率偏差时，第一反应是让 AGC 去调，而不是人工干预；而当频率跌过限值，就轮到低频减载装置按轮次动作了（第六章、第五章分别展开）。

这里必须把一对最容易混淆的概念正式区分开：有功与无功。有功是真正做功的功率，把煤的化学能变成电动机的机械能、变成灯的光——电费账单上结算的主要就是它；无功不做净功，却是建立磁场与电场的"介质功率"，电动机的旋转磁场、变压器的交变磁通都靠它维持。二者的关系像啤酒与泡沫：没有泡沫的啤酒不成立，但只有泡沫也解不了渴。系统缺有功，频率下跌；缺无功，电压下沉——这句对仗是全教程出现频率最高的一句话，值得在交接班记录上写一遍。

电压：各点的洼地

与频率的全网一致性不同，电压是逐点量：同一时刻，五百千伏母线可能电压偏高，而城区十千伏母线可能偏低。原因是电压由无功功率的局部平衡决定——无功不宜远距离输送，每个区域的无功缺口要靠就地补偿填补。所以电压问题的处理逻辑与频率完全不同：频率靠全网调出力，电压靠分区调无功（电容器、电抗器、调相机、变压器分接头）。这套逻辑在 3.2 节展开，这里先记住分工即可。

电压还有一个频率没有的维度：合格区间按电压等级分层设定。高压侧允许的偏差百分比小、低压侧相对宽松，用户端还有闪变、谐波、三相不平衡这些"质量细则"。把电压问题按空间分层、按指标分项，就得到配电网运营的日常台账——频率问题没有这么花哨，它只有一个数，却全网盯着。

潮流：走廊的车流

潮流是第三块仪表：每条线路、每台变压器里流过的有功与无功。值班员盯潮流盯的不是单条线路，而是"断面"——一组并联通道的合计功率。断面潮流接近稳定限额时，意味着这条走廊的抗扰动余量不足：再跳一条线，剩余通道可能过载连锁。因此运行方式部门会提前计算断面限额，调度台实时对照。潮流怎么算、限额怎么来，正是第三章的主题；此处先建立"潮流是分布、频率是总量、电压是局部"的三分图像。

断面的概念值得再展开一层，因为它是后面所有章节反复出现的名词。一个断面可以是两条并列的线路，也可以是跨省的一组联络线，甚至是围绕某受端电网的全部通道——断面的定义取决于你关心哪一层的平衡。"五百千伏某某断面限额两千八百兆瓦"这类条款，含义是：无论网内怎么变化，这组通道的合计功率不得超过该值，否则扰动后的连锁风险不可控。限额数字的来历是大量的稳定计算（第五章的方法），而它的日常执行就是调度台的潮流监视——仪表、计算与规程在这里汇合成一条闭环。

三块仪表的组合读法

真正的值班功夫在于三块仪表联动着读。频率缓跌加某断面潮流缓升：多半是邻网故障后潮流重新分配，先核对联络线计划再决定是否调整。频率正常而局部电压持续走低：无功局部失衡，查电容器投切与主变分接头。断面潮流骤变而频率不动：网内拓扑变了（开关误动或线路跳闸），先查保护动作信号。三块仪表的每一种组合都对应一类典型的电网事件，处置手册的条目本质上就是这些组合的枚举——第一章打下的仪表直觉，将在第三到七章被逐个数学化，但组合读法这个"值班语感"只能在本章先建立。

新手与老手在仪表读数上的差距，还体现在"趋势感"上。新手看快照：频率四十九点九八，合格，翻页。老手看曲线：过去半小时频率的均值在缓慢漂移、波动幅度在变大——均值漂移说明二次调频的备用在枯竭，波动变大往往是负荷突变率增加或 AGC 调节能力下降的先兆。同样一个数字，配上时间轴就长出信息。这也是交接班记录里"频率、电压、潮流"三栏都要写趋势批注的原因：把快照连成曲线的责任，交给了每一班值班员。

本节要点回顾

• 频率看总量：全网有功失衡立刻反映在频率上，估算缺额用频率响应系数乘偏差。
• 电压看局部：无功就地平衡决定电压，处理手段是分区补偿而非全网调节。
• 潮流看走廊：断面潮流对限额的余量，就是电网抗连锁故障的余量。
• 时间尺度定优先级：频率秒级、电压分钟级、潮流计划级，值班处置顺序由此而来。
• 组合读法：三块仪表的联动模式对应典型事件类别，快照配趋势才是完整的读表功夫。

交接班完成。下一章走进开关场，认识盘面读数背后的实体设备——从同步发电机开始，把频率的"节拍器"与电压的"电源"逐个装回你的知识版图。
