4.1 对称分量法：把不对称拆成三组对称

4.1 对称分量法：把不对称拆成三组对称

本节摘要：任何一组不对称的三相相量都可以唯一分解为正序、负序、零序三组对称分量，三个分量在网络中各自流经独立的序网络。本节讲清变换的来历、序网的构成与故障边界的复合连接，并用 Python 完成一次真实的分解与还原。

一组不对称相量带来的麻烦

单相接地短路发生的瞬间，故障相电流冲到正常值的十几倍，另外两相却几乎照旧——三相电流大小不一、相位也不再互差一百二十度。麻烦在于，三相系统是深度耦合的：A 相电流流过线路，会在 B、C 相绕组里感应电压，想解任何一相都躲不开另外两相。若直接对不对称状态列三相方程，得到的是一组密密麻麻的联立复数方程，人工求解几乎不可能。

上世纪初的工程师给出的解法漂亮至极：既然对称情形好算（第三章全是对称计算），那就把不对称的三相量拆成若干组对称量的叠加。可以严格证明，任何一组三相相量都能且只能分解为三组对称分量——正序、负序、零序，这一变换没有信息损失，随时可以合成回去。更妙的是，在对称的线性网络里，三组分量互不干扰，各自独立流动：正序走正序网，负序走负序网，零序走零序网。三个序网都是我们熟悉的对称三相电路，每个都能按第三章的办法单相计算。不对称问题就此被拆成三个对称问题加一次边界缝合。

它在体系中的位置：本节是第四章的方法地基，4.2 的各类型短路、4.3 的断线分析全部建立在序网语言之上；第六章保护装置里的负序元件、接地选线里的零序元件，用的也是本节的分量信号。

旋转因子与分解公式

工具只需要一个：一百二十度旋转因子，记作算子 a——任何相量乘以它，就逆时针旋转一百二十度；乘两次旋转二百四十度。三相系统的对称，本质就是三个相量互差一百二十度，所以 a 与它的平方能生成全部对称组合。

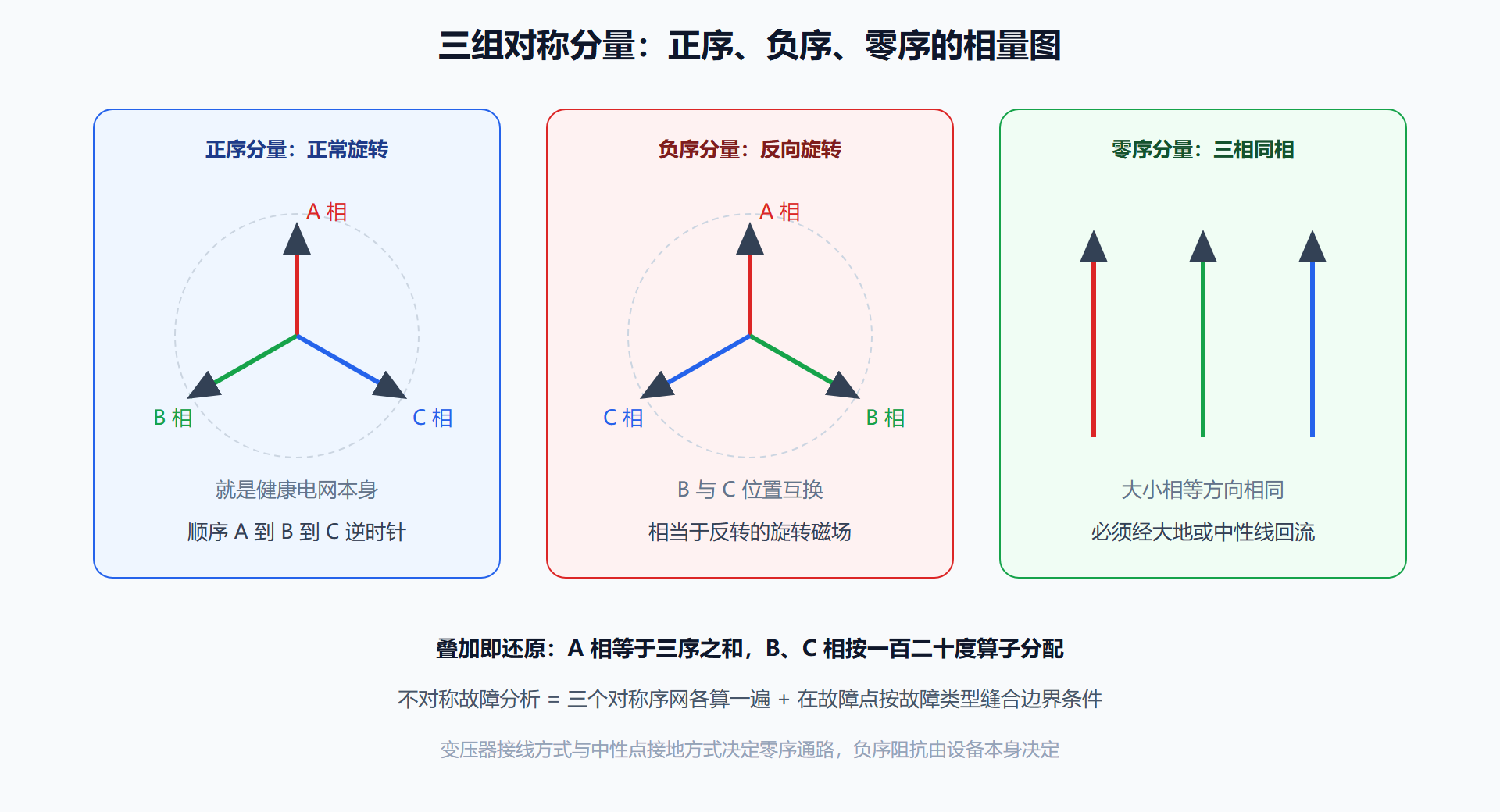

分解公式：零序分量等于三相相量之和除以三——三相对称时和为零，零序只在不平衡时出现；正序分量等于 A 相加 a 倍 B 相加 a 平方倍 C 相再除以三；负序把 a 的幂次对调。合成公式反过来：A 相等于三序之和，B、C 相按 a 的幂次分配。用相量图把三个序看清楚：正序三相按 A、B、C 顺序逆时针排列，与正常电网完全一样；负序三相反着转，B 超前 A 一百二十度，相当于一台"反转的电网"；零序三相完全同相位、同大小，像三支朝同一个方向的箭，必须靠大地或中性线构成回路。

序网：三张各自独立的电路图

三个分量在网络里怎么流？正序分量的通路就是正常电网本身：发电机、变压器、线路按对称参数建模，正序网与第三章的潮流计算网一模一样，唯一的差别是故障点多了个边界条件。负序网的拓扑与正序相同、参数换成负序阻抗——对静止设备（线路、变压器）负序阻抗几乎等于正序；对旋转的发电机，负序电流产生反转磁场、转子切割出双倍频率的感应电流，负序阻抗显著不同且更小。零序网的通路则完全由接线决定：零序电流三相同相，必须经大地或中性线构成回路，变压器星形接地侧给零序开路还是通路，取决于对侧接线与中性点接地方式——同一张电网，零序网可能与正序网长得面目全非，画零序网因此是保护专业的基本功。零序参数还有个"大"的特征：架空线路的零序电抗约为正序的三倍上下，因为零序电流的回路深藏大地、磁路更长，零序电阻也因大地集流而显著。参数差异落到计算里，就是单相接地短路电流可能明显小于或大于三相短路，视零序通路强弱而定——4.2 节的比较将把这一点量化。

三张序网画好后，故障分析就剩最后一步：在故障点按故障类型把三个网络"缝合"起来。单相接地时，故障相三序电流相等、三序电压之和为零，对应三个序网在该相首尾串联；两相短路时，正序负序电流大小相等方向相反、零序缺席，对应正序负序网对接；两相接地短路则是正序网与并联的负序零序网对接。缝合好的复合序网是一个普通电路，解出正序电流，其余量随手可得。

这里有一个把复杂度砍半的巧思值得专门指出：三张序网里，只有正序网里有电源（发电机的内电势只产生正序），负序网与零序网是"无源网络"——它们只在故障点被等效电源激励。所以不对称故障的计算可以完全套用 4.2 节对称短路的框架：正序网在故障点接一个"附加阻抗"，其值由故障类型决定（单相接地时等于负序加零序之和，两相短路时等于负序，两相接地时等于负序与零序的并联）——这个附加阻抗叫组合阻抗或故障阻抗。于是四种故障类型共用一套计算流程，区别只在故障点接入的阻抗值。教材附录里的"各类故障组合阻抗表"就是这么来的，读懂本段，那张表就不再是需要背诵的魔法，而是边界条件的代数推论。

用 Python 做一次真实的分解

道理讲完，动手验证。取单相接地短路的故障电流分量——全部短路电流集中在 A 相，B、C 相为零；再取两相短路的分量——B、C 两相电流大小相等方向相反，A 相为零。分别做对称分量分解：

import cmath

a = cmath.exp(1j * 2 * cmath.pi / 3)   # 一百二十度旋转算子

def decompose(IA, IB, IC):
    I0 = (IA + IB + IC) / 3
    I1 = (IA + a * IB + a * a * IC) / 3
    I2 = (IA + a * a * IB + a * IC) / 3
    return I0, I1, I2

fmt = lambda z: f"{abs(z):.3f}∠{cmath.phase(z) * 57.296:7.2f}°"

# 情形一：单相接地，故障分量只在 A 相
IA = 3.0 * cmath.exp(-1j * cmath.pi / 6)
I0, I1, I2 = decompose(IA, 0, 0)
print("单相接地：零序", fmt(I0), "正序", fmt(I1), "负序", fmt(I2))
print("还原验证 A 相 =", fmt(I0 + I1 + I2), "（应与原始相量一致）")

# 情形二：两相短路，B、C 相故障分量大小相等方向相反
IB = 2.0 * cmath.exp(-1j * cmath.pi / 6)
I0, I1, I2 = decompose(0, IB, -IB)
print("两相短路：零序", fmt(I0), "正序", fmt(I1), "负序", fmt(I2))
print("还原验证 B 相 =", fmt(I0 + a * a * I1 + a * I2), "（应与原始相量一致）")
​

运行结果给出两条教科书结论的数值形态：单相接地时，零序、正序、负序三个分量大小相等、角度相同——这正是复合序网里三序串联的数学表达；两相短路时，零序分量为零（无大地回路），正序与负序大小相等、相位差一百八十度——对应正负序网对接的边界条件。两行还原验证分别打印回原始的三安与二安相量，说明分解无损。把这两组结果记牢，下一节的短路计算里你看到"单相接地三序串联"时，脑子里立刻能浮现这组数字。

⚠️ 易错点：零序网画错是故障计算错误的头号来源。常见疏漏有三——忘记发电机星形接线中性点不接地时零序悬空、忽略变压器三角形绕组对零序的"短路环"作用（零序在三角绕组内环流、不出线）、把线路零序阻抗当成与正序相同（架空线零序电抗约为正序的三倍多，因为回路里多了大地）。

本节要点回顾

• 变换无损：任何三相相量组唯一分解为三序对称分量，合成公式随时还原，信息不丢。
• 解耦条件：网络对称且线性时三序独立流动；不对称负荷或非线性元件会破坏解耦，需专门处理。
• 三张序网：正序网即潮流网，负序阻抗设备各异（旋转电机显著不同），零序通路由接线与接地方式决定。
• 边界缝合：故障类型决定序网连接方式——单相接地三序串联、两相短路正负对接、两相接地正序对负零并联。

分解工具到手，下一节直面最凶险的故障：短路电流到底有多大、设备凭什么扛得住。
