4.3 断线故障与不对称运行：慢性不对称的伤害

4.3 断线故障与不对称运行：慢性不对称的伤害

本节摘要：断线与非全相运行让电网长期处于不对称状态，负序电流流过旋转电机引发转子附加发热，零序电流干扰通信线路。本节讲清断线的序网连接（与短路的串并联对偶）、负序电流的危害机理与运行限制，并用会话演算非全相运行的负序占比。

一相断了，电网还在转

线路断线、断路器一相拒合、导线因覆冰舞动脱落——这类"缺相"事故与短路截然不同：短路电流凶猛但被保护在几十毫秒内切除，断线后电网却可能带着缺相继续运行相当长时间（尤其单相断线且负荷侧为不接地系统时，用户甚至未必立刻察觉）。慢性的不对称由此成为常态：三相电流不平衡、电压不对称、旋转设备里出现反向旋转磁场。本节要回答三个问题：断线在序网语言里怎么表达？负序电流到底伤在哪？运行规程为什么给非全相运行画时间红线？

它在体系中的位置：这是 4.1 对称分量法的第二个应用场景（第一个是 4.2 的横向故障，本节是纵向故障），也是理解发电机运行限制、变压器接线选择的物理背景，还直接解释第六章里负序电流保护与非全相保护的存在理由。

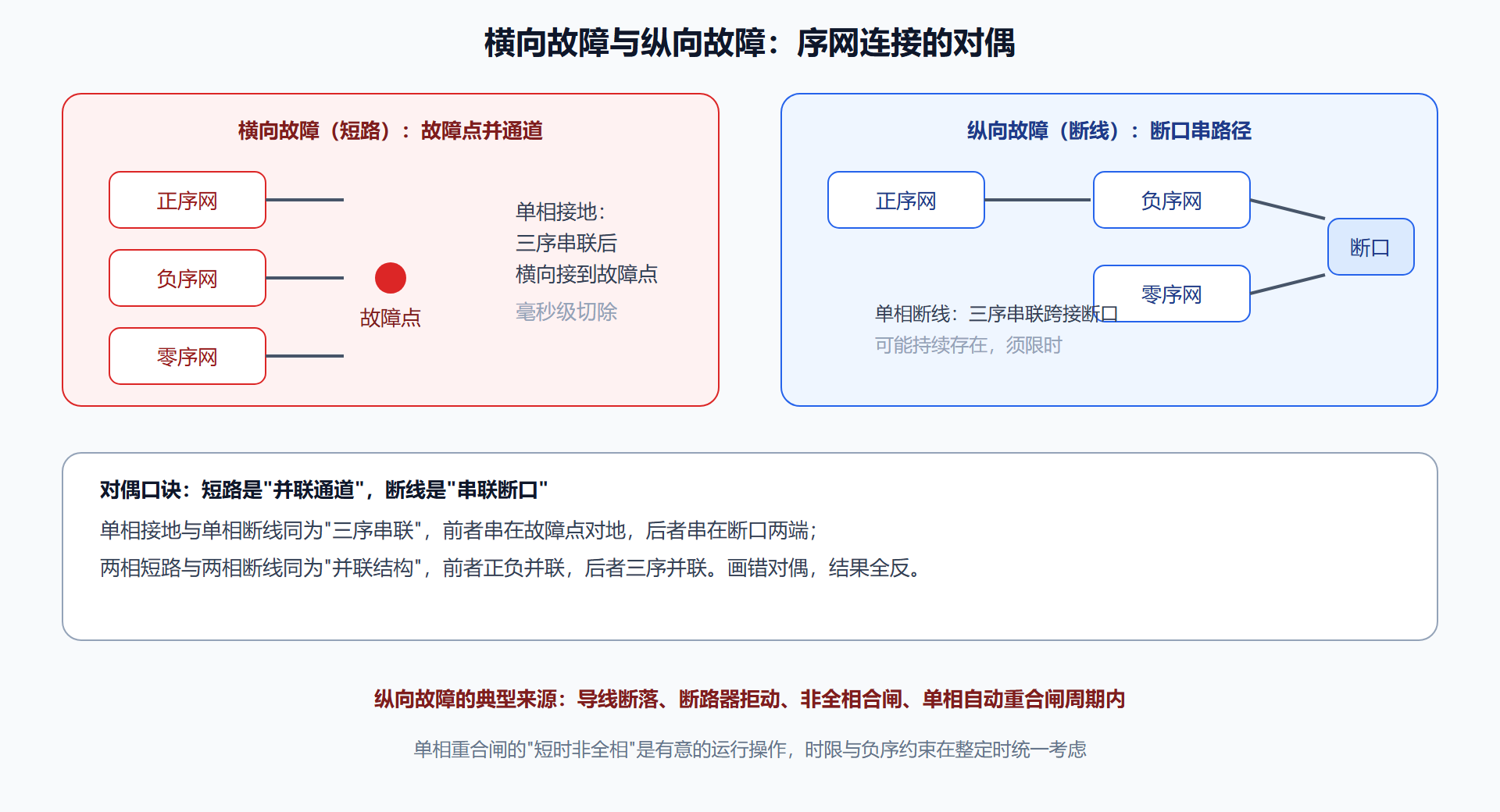

纵向故障：与短路对偶的序网连接

短路发生在相与地或相与相之间，故障点横向"并"上一个通道，所以叫横向故障；断线发生在相的路径上，把一条相线纵向"串"进一个断口，所以叫纵向故障。对偶到序网连接上，规律恰好相反：单相接地短路是三序网在故障点串联，而单相断线是断口两侧的负序、零序网与正序网串联构成回路——正序电流照常送功率，但它诱发的负序、零序电流必须绕过断口，把三张序网串成一条链；两相断线则变成三序网在断口并联。记住这组对偶（横向故障串联得多、纵向故障单断串双断并），复合序网就不会画反。

负序电流伤在哪

负序电流对旋转电机的伤害是核心问题，机理值得讲透。同步发电机的转子以同步速正转，负序电流产生的是反向同步旋转磁场——从转子看，这个磁场以两倍同步速扫过转子表面，在阻尼绕组、槽楔、护环等结构件里感应出两倍频率的涡流。这些部位没有为持续交变电流设计散热通道，附加发热快速积累，严重时烧损转子。因此每台发电机都有负序电流限值：大型机组长期允许的负序电流与额定电流之比通常只有百分之八上下，短时承受能力也用"负序电流平方乘时间"的准则约束。负序还不止伤发电机：异步电动机的负序磁场产生制动转矩、效率骤降；变压器因三相磁通不对称而局部过热；零序电流则会对邻近平行的通信线路感应出干扰电压——单相断线的零序电流长期流过大地回路时，通信投诉往往随之而来。

负序电流的监测因此成为运行监督的常规项目。调度端为大型机组设负序电流趋势曲线，超过长期允许值即告警；变压器与线路的负序、零序分量也在电能质量在线监测的清单里。第六章还会遇到"负序电流保护"与"负序方向元件"——保护工程师反过来把负序当信号用：它只在不对称故障时出现，天然是"不对称"的特征指纹。一个物理量既是伤害源又是诊断信号，这种两面性在电力系统里并不罕见，理解它比记住它重要。

非全相运行的负序账

把两条实测记录送进 4.1 的分解器，看负序占比差多远。场景一：配电网轻负荷时段的三相不平衡（单相负荷集中）；场景二：输电线路单相断线后的非全相运行——A 相电流归零，B、C 两相各带约一点三千安（正常时三相各约零点七五，健全相被抬到约根号三倍）。断线后健全相电流为何反而增大？直觉地看：三相三线制里 A 相断开后，B、C 两相既要送原来的功率，又没有中性线可借——两相电流被迫增大并互为回路，相位也不再对称地差一百二十度。功率没变、相数少了，剩下的相自然更累——这是"缺相运行"在电流表上最直白的表现，也是现场判断断线的重要体征：故障相电流为零、健全相电流异常偏高。

import cmath

a = cmath.exp(1j * 2 * cmath.pi / 3)

def decompose(IA, IB, IC):
    I0 = (IA + IB + IC) / 3
    I1 = (IA + a * IB + a * a * IC) / 3
    I2 = (IA + a * a * IB + a * IC) / 3
    return I0, I1, I2

# 场景一：三相负荷不平衡（千安）
s1 = decompose(1.00 * cmath.exp(-25j * cmath.pi / 180),
               0.92 * cmath.exp(-148j * cmath.pi / 180),
               0.88 * cmath.exp(102j * cmath.pi / 180))
print(f"场景一 负序占比 {abs(s1[2]) / abs(s1[1]) * 100:.1f}%")

# 场景二：A 相断线，B、C 相带 1.30 千安（互差约 240 度）
s2 = decompose(0, 1.30 * cmath.exp(-145j * cmath.pi / 180),
                   1.30 * cmath.exp(95j * cmath.pi / 180))
print(f"场景二 零序 {abs(s2[0]):.3f} 正序 {abs(s2[1]):.3f} 负序 {abs(s2[2]):.3f} 千安，"
      f"负序占比 {abs(s2[2]) / abs(s2[1]) * 100:.0f}%")
​

运行结果对比刺眼：场景一的负序占比约百分之八点五——已经贴着发电机长期允许线；场景二直接冲到百分之五十，零序与负序各达零点四三千安左右。这条五十比一的鸿沟解释了规程的严格：非全相运行必须限时（通常按秒到分钟计），断路器非全相保护要在限定时间内三跳隔离，绝不许"带缺相长期运行"。同时也解释了变压器接线选择的逻辑：星三角接线让零序在三角绕组内环流、不出线传播，天然阻断零序蔓延；发电机出口往往经三角接线的升压变隔离零序，就是给转子挡住一类伤害。

断线故障还有一类高频来源值得专门点名：单相重合闸的周期。输电线路的瞬时性故障中单相接地占大头，于是超高压线路普遍采用单相重合闸——只跳故障相、约一秒内重合。重合前的这一秒，线路就是单相断线的非全相状态：负序与零序电流短暂超标属于设计内工况，相邻发电机按短时允许值扛过去；若重合失败转三跳，非全相结束；若断路器一相拒动，非全相保护接管三跳。这套配合把断线知识变成了日常运行的一部分——它不是罕见事故，而是每次瞬时接地故障都在发生的常规过程，整定计算必须把这一秒的负序暴露计入发电机承受能力。

断线与短路还有一个实用层面的对偶值得记住：短路电流大、时限要求毫秒级，分析重点是"多严重、多快切"；断线电流小、时限以秒到分钟计，分析重点是"持续的不对称有多伤、允许撑多久"。前者考验保护的速度，后者考验运行规程的严谨——同一个对称分量法，在两种故障里分别服务着"快"与"忍"两种工程策略。

⚠️ 值班提示：单相重合闸的"重合周期"内，线路处于有意的短时非全相状态，负序电流短暂超标是设计内的——不要看到负序告警就慌着强送。真正要立即处置的是重合闸三跳后的持续缺相，以及断路器位置指示与实际状态不一致的非全相拒动。

本节要点回顾

• 对偶结构：短路是横向故障、序网在故障点接通道；断线是纵向故障、序网跨断口成回路，单断串联、双断并联。
• 负序伤害机理：反向磁场以两倍同步速切割转子，感应涡流附加发热，长期允许占比通常仅百分之八量级。
• 零序的麻烦：经大地回路的零序电流干扰通信、影响变压器安全，星三角接线是零序的天然阻断层。
• 运行红线：非全相运行严格限时，非全相保护到期三跳；重合闸周期内的短时缺相属设计内工况。

故障的电流账全部算清。下一章把镜头从电路切换到动力学：受了扰动之后，系统能不能回到原来的运行点。
