6.1 继电保护基本原理：判断、选择与配合

6.1 继电保护基本原理：判断、选择与配合

本节摘要：保护用测量值与整定值的比较完成故障判断，三段式电流保护是这套逻辑的经典形态。本节讲清四性与整定逻辑，并完成一次从电流速断到定时限过电流的全套整定演算，包括灵敏度校验与保护范围估算。

保护凭什么判断故障

保护装置的思考过程朴素得惊人：持续测量电压、电流等电气量，与预先设定的门槛比较，越线就动作。全部精妙之处只在两处——门槛怎么定（整定），以及多个装置之间怎么分工（配合）。判断依据的物理量构成熟的体系：电流增大（过电流保护）、电压降低（低电压保护）、阻抗变小（距离保护：阻抗等于测量电压除测量电流，故障时因电流激增而骤降）、两侧电流之和不为零（差动保护）、序分量出现（4.1 节的负序与零序信号）。每种判据捕获故障的一个侧面，工程上常常组合使用以提高可靠性。

对装置的要求凝练成四性。可靠性含两层：该动作时必须动作（不拒动），不该动作时必须不动作（不误动）——两层天然冲突，装置设计与整定都要在中间落位。速动性：动作快能缩小损坏、保住稳定（第五章的临界切除时间是它的定量背景），但快有上限——太快会失去选择性。选择性：只切故障元件，故障上下游、相邻线路都应安然无恙——这是四性中最"社会化"的一条，靠的是整定配合而非单机性能。灵敏性：对最轻微的故障（最小运行方式下的末端两相短路）也要有反应能力，用灵敏系数量化校验。

它在体系中的位置：本节直接消费第四章的短路计算（每个整定值都是"短路电流乘系数"），并向 6.2 的距离保护、差动保护输送"为什么要升级判据"的动机。

三段式：一条线路的三层保护

单套过电流保护的致命困境：门槛低了误动、高了拒动、时限快了没选择性、慢了不安全。经典解法是把保护拆成三段，各管一段时空。第一段电流速断：门槛按躲过本线路末端最大短路电流整定——由此确保不伸到下一条线路（选择性），代价是线路末端有天然盲区（末端短路电流小，够不着门槛）。动作零延时。第二段限时速断：门槛与下级线路的速断配合，刚好补上盲区，代价是加一个时限级差（约半秒），给下级速断优先出手的机会。第三段定时限过电流：门槛只按躲最大负荷整定，灵敏得能感知远处故障，时限比下级第三段再高一级——它平时不指望动作，是全线乃至下级的后备，故称后备段。

保护区与时限阶梯合起来构成"纵深防御"：故障点越近，动作越快、切除的设备越少；故障点越远，动作越慢但波及面本就不该扩大。相邻线路保护之间靠"门槛对门槛、时限对时限"的差值衔接，全网由此织成一张配合网——一处整定改动，牵动上下级链条，这正是整定计算必须全网一盘棋的原因。

配合的严密程度值得用一个数字来感受：时限级差通常取零点三到零点五秒，这个看似宽容的余量要同时容纳断路器的全分闸时间、保护装置的返回时间、时间继电器的误差与必要的安全裕度——每一项都是几十毫秒量级，加起来正好吃掉级差的大半。级差取小了选择性没保障，取大了后备动作太慢；现代数字保护与快速断路器把级差压缩到零点三秒，背后是每一环节毫秒必争的进步。同样，保护的"段"的边界也不是精确的几何分界——门槛型判据的保护范围随运行方式浮动，所以整定规程用"最大方式校验选择性、最小方式校验灵敏度"双口径锁定边界，两种方式之间就是保护范围的"呼吸带"。理解了这层模糊性，才能读懂保护专业"配合图"上那些刻意留出的重叠与间隙。

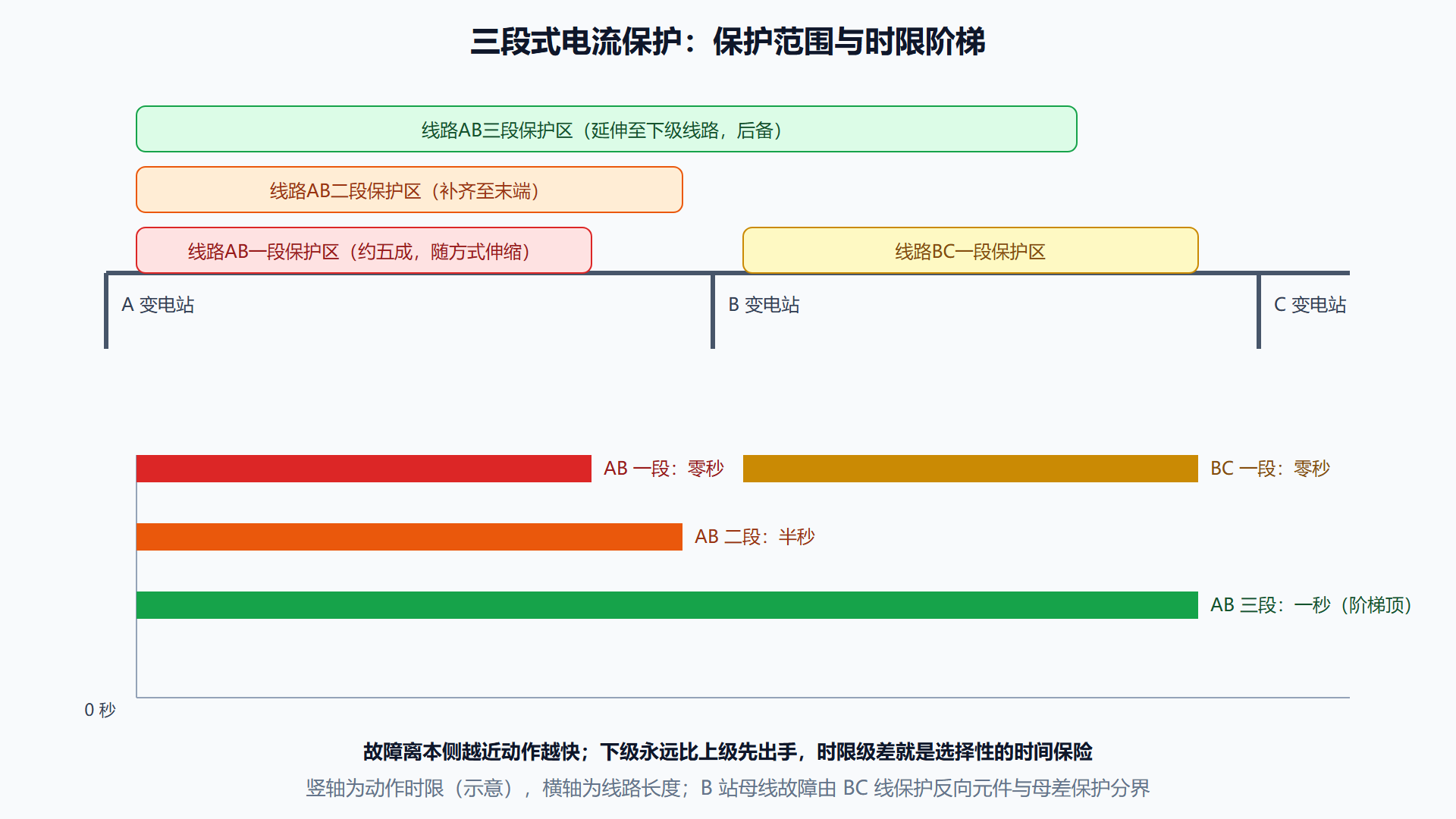

三段配合的时空图

亲手整定一条线路

参数取一条一百一十千伏线路：相电压基准取六十六点四千伏，最大方式下系统等效阻抗十三欧、最小方式二十二欧，本线阻抗十四欧，下级线路阻抗二十欧（均已折算）。按规程做全套整定：

# 三段式电流保护整定（单位：千伏、欧、千安）
E, Zs_min, Zs_max = 66.4, 13.0, 22.0      # 相电压、大小方式系统阻抗
ZL, ZL2 = 14.0, 20.0                      # 本线、下级线路阻抗
I_load_max, K_rel, K_re = 0.45, 1.3, 0.85 # 最大负荷、可靠系数、返回系数

I_B_max = E / (Zs_min + ZL)               # 本线末端最大三相短路
I_C_max = E / (Zs_min + ZL + ZL2)         # 下级末端最大三相短路
I_B_min = E / (Zs_max + ZL)               # 本线末端最小方式两相短路近似
I_C_min = E / (Zs_max + ZL + ZL2)

I_dz1 = K_rel * I_B_max                   # 一段：躲本线末端最大短路
I_dz2 = 1.1 * (K_rel * I_C_max)           # 二段：与下级一段配合
I_dz3 = K_rel / K_re * I_load_max         # 三段：躲最大负荷

alpha = (E / I_dz1 - Zs_min) / ZL         # 一段最大方式保护范围（全长比例）
Ksen2 = I_B_min / I_dz2                   # 二段灵敏度（本线末端）
Ksen3 = I_B_min / I_dz3                   # 三段近后备灵敏度

print(f"一段定值 {I_dz1:.2f} 千安（零秒），最大方式保护范围 {alpha*100:.0f}%")
print(f"二段定值 {I_dz2:.2f} 千安（半秒），灵敏度 {Ksen2:.2f}（要求不小于 1.3）")
print(f"三段定值 {I_dz3:.2f} 千安（一秒），近后备灵敏度 {Ksen3:.2f}（要求不小于 1.5）")
​

运行结果：一段定值三点二千安，最大方式下保护本线约五成五；二段定值二点零千安，但灵敏度只有零点九——不达标！三段定值零点七千安，灵敏度二点七，轻松合格。二段的失败是整定计算里最常见也最有教学价值的结局：短线路末端短路电流与首端相差不大，门槛抬高就够不着末端。工程上有三条出路——与下级二段配合（时限再抬一级）、改用距离保护（阻抗判据对线路长度的分辨力强得多）、或上差动保护（干脆不依赖门槛）。这台一百一十千伏线路的现实选择大概率是距离保护，这正是 6.2 节的主角。还要注意一段保护范围会随运行方式缩水：最大方式五成五，最小方式下可能缩到很小甚至为零——"速断保近区"从来是有条件的承诺。

⚠️ 整定纪律：每一段都要写清"整定原则、配合对象、校验结论"三要素；灵敏度过不了就要走审批改方案，绝不允许"差一点就算了"。保护定值单是法律效力级别的文件，改动留痕、全网备案。

本节要点回顾

• 四性制衡：不拒动与不误动天然冲突，速动与选择彼此牵制，整定是加权的取舍而非极值的追求。
• 三段分工：速断保近区有盲区、限时速断补盲区带延时、过电流做全纵深后备，时限阶梯保选择性。
• 整定三要素：原则（躲什么）、配合（跟谁衔接）、校验（灵敏度够不够），缺一不可。
• 短线路困境：末端电流不够小时，电流保护二段灵敏度不足，距离与差动是标准出路。
• 范围会呼吸：门槛型判据的保护范围随运行方式浮动，双口径校验锁定边界。

电流判据的局限讲清了，下一节看距离、差动这些更强判据怎么装到线路、变压器、发电机与母线上。
