7.3 分布式能源与微电网：电网边缘的新生态

7.3 分布式能源与微电网：电网边缘的新生态

本节摘要：分布式电源与储能改写配电网的单向潮流传统，微电网把一组源网荷储做成可并网可孤岛的自洽系统。本节讲清并网技术要求、并离网切换与能量管理的要点，并用会话完成一次储能容量配置演算。

配电网的版图被改写

1.1 节的版图上，配电网在最右端，箭头单向指向用户。过去二十年这个角落越来越热闹：屋顶光伏把千家万户变成"白天的小电厂"，园区储能白天蓄晚上放，电动汽车充电桩是随时可能齐刷刷爆发的移动负荷。配电网从"无源辐射网"变成"有源双向网"，引来一连串新问题：馈线反向过载、电压越上限（光伏多、负荷少的中午）、短路电流格局改变、保护方向性失效（6.1 的电流保护按单向潮流设计）。这些问题的系统化解答，是本节两位主角登场的背景。

分布式能源指接入配电网的小型电源与储能——单个不大、数量惊人。对它的管理策略是"并网技术要求"：电能质量（谐波、闪变）、电压与频率的响应特性（电网频率异常时要按曲线限功率或脱网，不能一窝蜂全跳加深故障）、防孤岛保护（大电网停电时分布式电源不能孤岛带电，危及检修人员安全）。微电网则更进一步：把一个园区或海岛的源、网、荷、储能捆成一个整体，对内自成系统、对外是一个可控单元——并网时像一个听话的负荷或电源，孤岛时独立维持电压频率。它复制了大全网的一切要素（平衡、稳定、保护、调度），只是规模从吉瓦级缩到兆瓦级，而且主电源常常是没有转子的逆变器——这为第九章的新型电力系统埋下伏笔。

聚合是分布式世界对接大电网调度的关键中介。单台屋顶光伏对调度台毫无意义，几万户聚合起来就是一座可观测、可预测、可调度的"虚拟电厂"。聚合商收集散布的分布式资源，打包参与市场的能量与辅助服务交易（8.2 节的品种），调度侧看到的仍是一个传统意义上的"电厂"曲线。虚拟电厂的成色取决于三件事：聚合容量、通信与控制的可靠性、预测精度——第三件最难，因为它聚合的正是 9.1 节要讲的"看天吃饭"的电源。即便如此，聚合思路已经改变了游戏规则：灵活性不再必须来自大机组的转子，也可以来自千家万户的空调与充电桩，只要信息与激励到位。

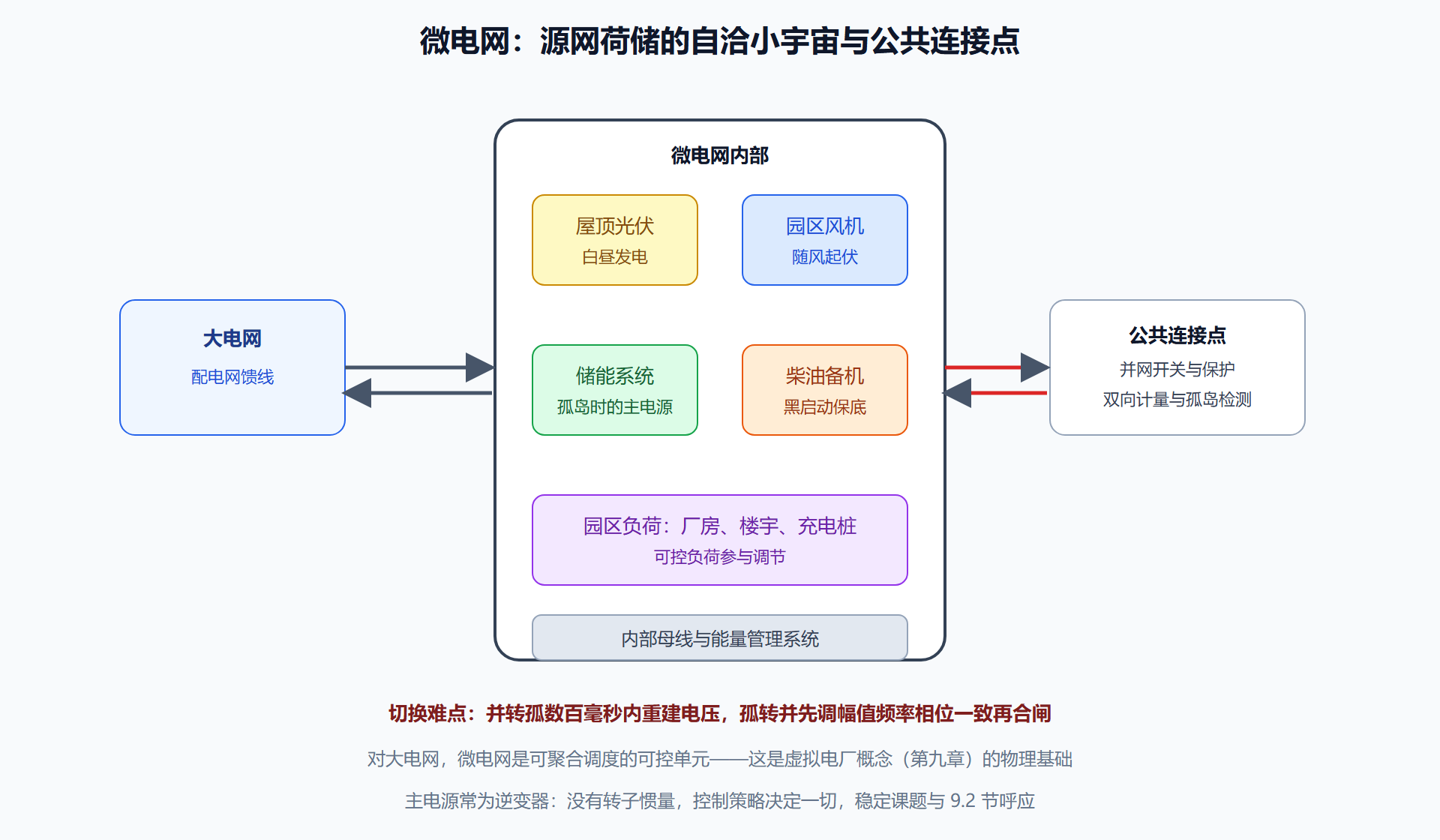

并离网切换：微电网的生死测试

微电网最难的动作是并网与孤岛之间的切换。并网转孤岛（解列）：大电网故障或电能质量劣化时，微电网要在数百毫秒内断开公共连接点、转为主网控制模式——储能逆变器从跟随电网的电流源模式切换为建立电压的电压源模式，孤岛内的功率平衡靠它瞬时兜住；切换太慢或储能容量不足，微电网自己就崩了。孤岛转并网（再同步）：两侧电压的幅值、频率、相角要先调到一致才能合闸，硬并就是一次冲击，重则损坏设备。黑启动是孤岛能力的极限场景：大停电后，微电网用储能或柴油机组把内部母线电压先建起来，再逐级投入光伏与负荷——它是大电网黑启动预案在园区尺度的镜像。

切换的可靠性靠"预案加演练"而不是运气。成熟微电网的能量管理系统里躺着几十页的切换逻辑表：什么条件触发解列（电压越限、频率越限、大网失压）、解列前要不要先甩一部分可中断负荷、储能留了多少秒的桥接能量、重合闸几次失败后转孤岛运行——每种组合都有预演过的动作序列。演练同样重要：定期做计划性孤岛测试（选择负荷平缓的时段主动解列运行一段时间），让控制系统与运维人员都保持"肌肉记忆"。微电网工程的事故复盘里，最常见的根因从来不是设备不够好，而是"某个从未演练过的工况"——这与大电网的应急预案文化完全同构，规模变了，方法论没变。

演算：储能容量怎么配

微电网设计的第一个量化问题是储能容量。给一个园区微电网：负荷日曲线峰值一点八兆瓦、日电量约二十九兆瓦时；光伏按峰值四点六兆瓦配置（日电量与负荷大致平衡）；储能充放综合效率按零点九二。逐小时推进荷电状态，找净负荷轨迹的最大盈余与最大亏空：

# 微电网储能容量配置演算（兆瓦时）
pv = [0,0,0,0,0,0.23,0.92,2.07,3.22,4.14,4.6,4.37,3.68,2.76,1.84,0.92,0.23,0,0,0,0,0,0,0]
load = [0.9,0.85,0.8,0.8,0.85,1.0,1.1,1.3,1.5,1.6,1.7,1.8,1.7,1.6,1.5,1.4,1.3,1.2,1.1,1.1,1.0,0.95,0.9,0.9]
eta = 0.92   # 充放综合效率

soc, hi, lo = 0.0, 0.0, 0.0
for h in range(24):
    bal = pv[h] - load[h]
    soc += bal * eta if bal >= 0 else bal / eta   # 充电打折、放电加价
    hi, lo = max(hi, soc), min(lo, soc)
print(f"光伏日电量 {sum(pv):.1f} 兆瓦时，负荷日电量 {sum(load):.1f} 兆瓦时")
print(f"最大盈余累计 {hi:.2f}，最大亏空累计 {lo:.2f}")
print(f"储能需求容量约 {hi - lo:.1f} 兆瓦时，正午最大盈余功率 {max(pv[h]-load[h] for h in range(24)):.1f} 兆瓦")
​

运行结果：日电量基本打平（二十九对二十八点八兆瓦时），但储能需求约十二点九兆瓦时、正午最大盈余功率约二点九兆瓦——能量守恒不等于功率平衡，风光的脾气与负荷的节奏错位，中间全靠储能搬运。这组数字给出配置下限：储能功率不低于二点九兆瓦（否则正午弃光）、容量不低于十三兆瓦时（否则夜里断供）；工程上再叠加可靠性冗余（应对连续阴天）、电池衰减与备电深度，实际容量通常按演算值放大一点五倍上下。同一套算法换个场景就是大电网的规划工具——把园区换成省级电网、储能换成抽水蓄能与电化学储能群，第九章的高比例新能源配置问题用的是同一本账。

微电网的经济账还藏着一个容易被忽略的条目：往返效率。每充放一次，百分之八的能量在转换中损失——十二点九兆瓦时的配置意味着每天约一个兆瓦时级的固定损耗，全年累计相当可观。所以储能不是越多越好，容量配置的目标函数是"弃电量、断供电量、投资与损耗"四项加权和的最小值，而不是简单的能量平衡。这种多目标取舍的语法，你已经在本教程的每一章遇到过：它就是电力系统工程本身。

⚠️ 容量演算的前提是"典型日"，而风光的最坏情形不是典型日而是连续低出力日。孤岛设计的校核工况必须包含"连续阴雨加无风"的极端场景，此时柴备或联络线才是真正的保底——储能买的是经济性，不是绝对可靠性。

分布式电源与微电网的并网还把 6.3 节的监控体系往下延伸了一层：分布式电源的出力、状态与告警要经聚合商或配电自动化系统汇入调度视野，台区级的量测密度今非昔比。反过来，这些新数据又喂给了 9.3 节的智能化应用——聚合预测、故障研判、柔性控制，全靠底层数据的丰富。电网的神经系统正在向末梢生长，这是第九章"数字化"最具体的注脚。

收班要点

• 版图改写：分布式能源让配电网从无源单向变有源双向，过载、电压、保护方向性都要重新审视。
• 并网要求：电能质量、频率响应曲线、防孤岛保护是分布式电源入网的硬门槛。
• 切换生死线：并转孤靠储能毫秒级建压，孤转并先同步再合闸，黑启动是极限能力。
• 配置算法：净负荷轨迹扫最大盈余与亏空，功率按峰值盈余、容量按轨迹落差，再放大冗余。
• 多目标语法：储能配置在弃电、断供、投资、损耗之间求加权最优——电力系统工程的标准句式。

调度台的实战演练到此收工。下一章换一间屋子——交易大厅：同样这些机组与负荷，在市场规则下如何定价与结算。
