5.2 过程系统优化与能量集成

5.2 过程系统优化与能量集成

本节摘要：石化装置的能耗大头来自加热与冷却——把冷料加热到反应温度、再把热产品冷却下来，如果两头都各自花钱，是一场巨大的能量浪费。本节讲清过程系统优化的思路：用夹点分析找出「冷热物流交叉换热」的最优结构，在满足换热需求的前提下最小化公用工程供热与供冷；并延伸到用数学规划对整个生产系统做多目标优化，在节能与产能之间找平衡。

对撞的两个需求：谁在烧钱却没人看见

一座裂解或炼油装置里，几乎同时存在两种似是而非的矛盾需求：一边是几十上百度的冷进料要加热到反应温度，另一边是反应完的高温产品要赶紧冷却到可储存可分离的温度。如果「加热」交给蒸汽或燃料，「冷却」交给循环水或空冷，那每一度都是白烧的钱——冷热本来就在同厂里相撞。

过程系统优化的起点，就是一句话：把「热的要冷」和「冷的要热」这两件事配起来，让一方给另一方做换热，尽量减少外部冷热公用工程。听起来朴素，做起来却是精细的系统排布，因为物流流股多达几十上百条，配置方式是一个巨大的组合空间。

夹点分析：冷热配对的「地图」

工程上处理这类问题有个经典工具叫夹点分析。它把所有热物流（要冷却的）与冷物流（要加热的）分别按其温度与热量画出「温-焓」曲线，再把两条线放到同一坐标系里看它们何时「贴得最近」——那个最近的温度点就叫夹点。

夹点的意义在于：它是冷热物流（不靠外部公用工程）能自然换热到的最紧位置，也是决定你需要多少外部供热与供冷的分界。夹点以上，你需要外部供热；夹点以下，需要外部供冷；而夹点附近则通常禁止热物流跨到另一侧，否则会白白增加冷热公用工程。这样一张图，就替换热网络的设计给出了「最优可交换热量」的上限框。

夹点的一句话直觉
夹点 = 冷热曲线贴得最近的温度位置
它把系统分成「上方要供热 / 下方要供冷」两段
合理利用夹点以上的热量，才能少用外部蒸汽与燃料
​

换热网络的工程兑现

夹点分析告诉你理论极限，落到工程上则是换热网络的匹配：把一台台换热器按匹配关系串起来，让热物流沿途预冷冷物流、自己也同时升温，层层递进。好的换热网络能回收大部分「白烧」的热，显著降低燃料与循环水消耗，是炼化装置节能改造投资回报率很高的方向之一。

当然，换热网络并非越复杂越好：换热器越多、跨距离越远，投资与压降越大、检修越难。于是工程在「多回收热量」与「少设备少压降」之间权衡，常采用「尽可能回收 + 保留少量公用工程兜底」的务实方案。

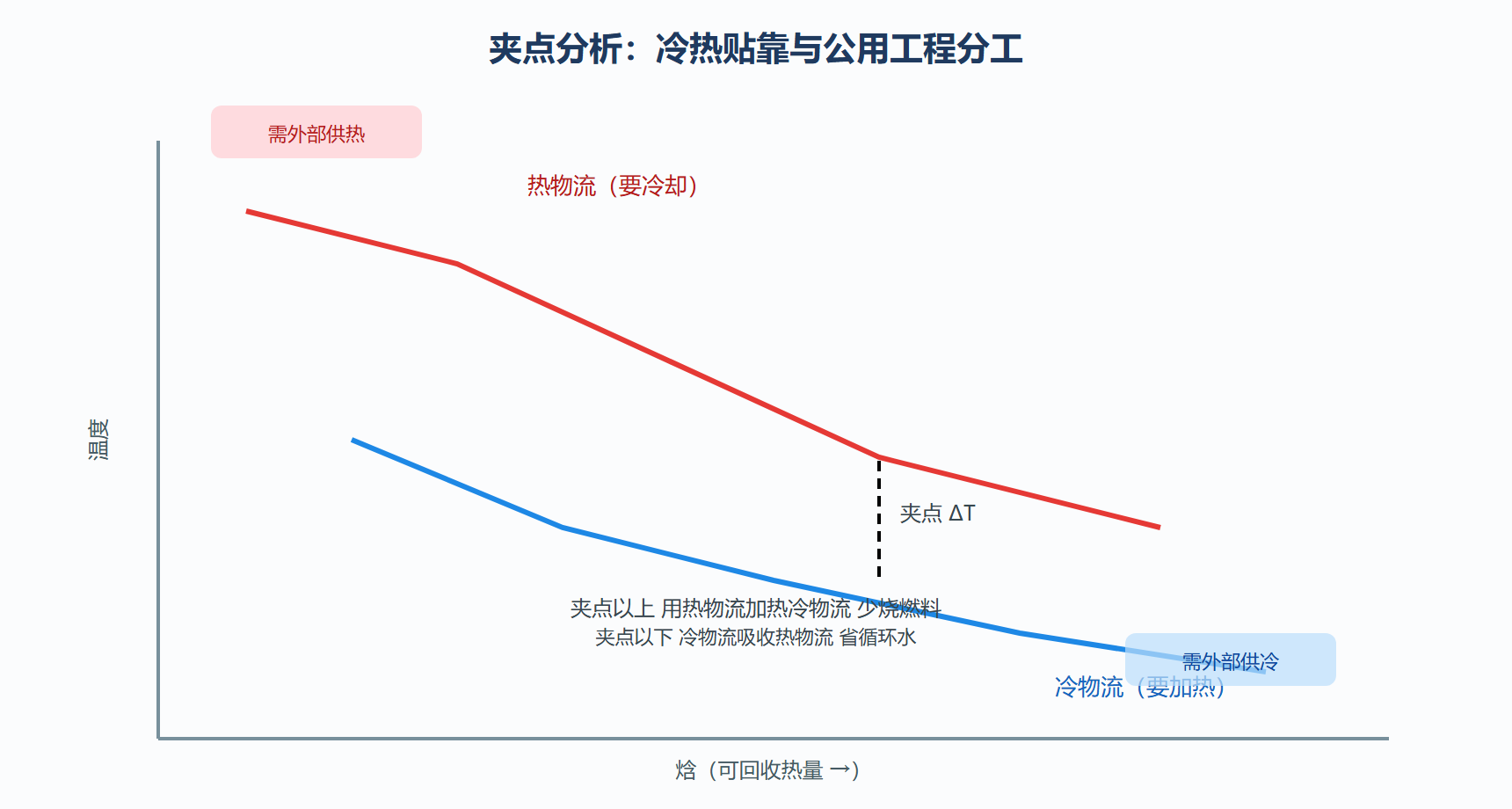

图：夹点分析的温焓示意

下面这张 SVG 用两条温解曲线示意夹点位置：上方供热、下方供冷，夹点附近是最紧的贴靠位置。

从能量到成本：数学规划把系统拎起来

夹点解决的是「该换热到多少」，再往前走则是「整厂该生产什么、用哪套工艺、卡在哪个负荷」的系统优化。这里用得最多的是数学规划：把装置产出、原料价格、公用工程费用、环保约束写成目标函数（比如总成本最小或总利润最大），交给优化软件在可行域里找全局较优解。

这类优化讲究「多目标」：既要节能减碳，又要保证产品产量与纯度，还要兼顾装置运行约束。常见的是在满足硫限、辛烷值、塔负荷的前提下，用线性规划安排月度生产计划与调合方案。它解决的不是「一条工艺怎么做」，而是「一整套系统怎么排」。

💡 关键直觉：节能与产量经常打架。真正有价值的是在一个硬约束（排放、纯度、运营时间）里求系统最优解，而不是孤立地把某一台设备的能耗降到最低。

优化的价值：既节能，也调峰

过程系统优化放到一体化大背景下，价值被进一步放大：它能让这个基地在燃料与材料、夏季与冬季、油价高低之间动态调配物料与能量，把系统的每一分余热和每一路氢流都用到位。这既是道理上的「系统熵减」，也是账本上的真金白银。理解夹点与规划，你就掌握了评价任何「节能改造」「智能工厂」宣传的一把尺：它到底是不是在系统层面优化，而不是单点作秀。

本节要点回顾

• 起点是对撞需求：冷进料要加热、热产物要冷却，配对换热就能少烧燃料少耗水。
• 夹点是分界线：冷热曲线贴得最近处划分出「上方供热/下方供冷」，给换热网络定上限。
• 网络要务实：换热器越多回收越多但投资压降大，工程在回收与简单间权衡。
• 规划做系统优化：夹点之外，用数学规划在排放、纯度、负荷约束里求全局最优，兼顾节能与产量。
