2.1 线路的基本构成与技术等级

2.1 线路的基本构成与技术等级

上一章说清了铁路「是什么」，本节开始拆它的物理底盘：线路由哪些层构成、每层干什么活、等级与技术标准如何决定一条线路的速度与运量天花板。这些参数是后续章节一切讨论的底座——第三章的牵引计算、第五章的运行图铺画，都要回头引用本节的概念。

从车轮底下往上看

把视线放到车轮与钢轨的接触点上，然后逐层往下看。最上面是钢轨，直接承受并引导车轮，中国干线主流是每米 60 公斤的重型钢轨，它必须同时足够硬（耐磨）、足够韧（抗疲劳断裂）。钢轨下面是轨枕，横向铺开，把来自钢轨的集中力摊到更大的面积上，传统木枕已基本被混凝土枕取代。轨枕之下是道床——碎石道砟堆成的弹性垫层，负责排水、缓冲、阻止轨排横向位移，并方便起道捣固维修。道床压在路基上，路基是经过严格分层压实的土石结构，是整个上部结构的「地基」。把钢轨与轨枕用扣件锁成整体，这一套合称「轨道结构」。

这条力流有一个容易被忽视的特征：轮轨接触面只有指甲盖大小，接触应力却高达上千兆帕。线路工程的一切努力，本质都是把这个残酷的集中力一层层稀释掉——钢轨把力摊给轨枕，轨枕摊给道床，道床摊给路基。任何一层出问题，破坏都会向上反馈成轨面不平顺，向下发展成结构病害。

线路上唯一的「活动部件」是道岔。它让列车从一股道过渡到另一股道，由尖轨、基本轨、辙叉等组成，是车站能力的命门，也是养护的重点对象。道岔号数越大（如 18 号、42 号），侧向通过允许速度越高，高速车站的咽喉区都要用大号码道岔，代价是长度与造价陡增。

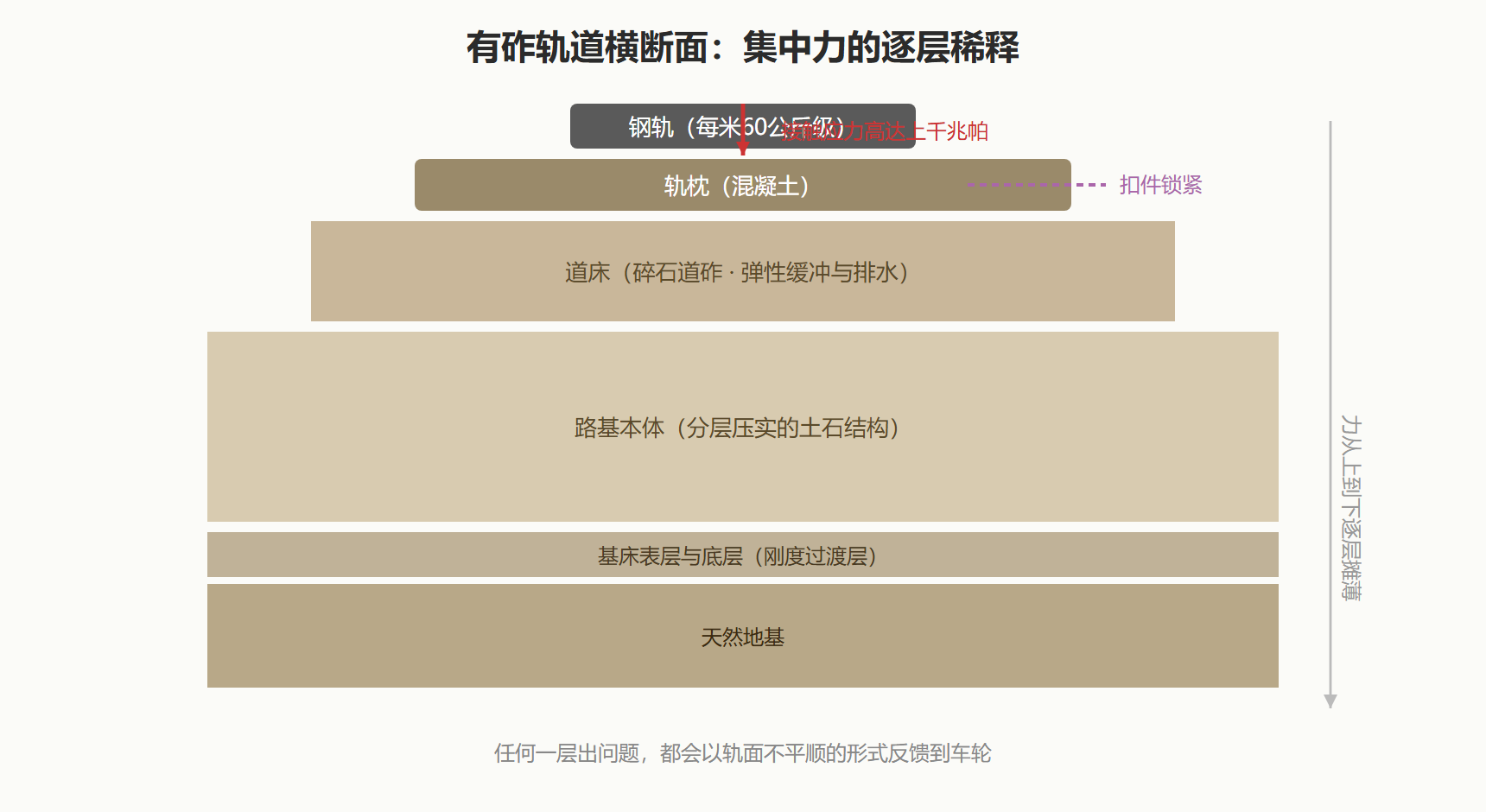

图 3 · 有砟轨道横断面的力流分层

等级与技术标准：给线路定基因

线路并非千线一面。设计阶段确定的一组主要技术标准，相当于线路的基因，之后几十年都无法更改。核心的几项如下。

铁路等级：传统上国铁干按在路网中的地位与运量分为不同等级，等级越高，标准越严。高速铁路另成体系，按时速目标值（250 公里级、350 公里级）确定全套参数。正线数目：单线还是复线，直接决定运量差一个数量级——单线上下行共用一条轨道，会让车消耗大量能力；复线分方向行车，追踪运行成为可能。限制坡度：全线坡度的上限。电力机车爬坡能力强，山区干线可用千分之二十以上；高速铁路客运动车组功率大，坡度可以放宽，但过大坡度会压缩故障列车的自救能力。最小曲线半径：曲线是速度的天然敌人，离心加速度受舒适度约束，350 公里级高铁一般要求 7000 米级的曲线半径。到发线有效长：车站能容纳的最长列车长度，决定牵引定数——万吨重载列车需要 1700 米以上有效长的到发线。

这些标准互相咬合。曲线半径取大，线路更顺直，但往往意味着更多的桥隧与土方；坡度取缓，列车省力，但线路要迂回展线绕过山梁。设计者手里是一张互相牵制的折中网，真正的功力在于「够用且留有余量」。

线路参数如何限制速度，可以粗算一下。曲线限速的经典经验公式以均衡超高为基础，工程上常用简化式估算：允许速度大约等于半径的平方根乘以一个系数。下面这段 Python 脚本演示两个常用估算——曲线允许速度与坡道对牵引重量的影响，输入输出都写在注释里：

# 曲线允许速度估算（工程近似式，单位：km/h、m）
# 欠超高约束下的常用近似：v = 4.3 × 半径的平方根
def curve_speed(radius_m):
    return 4.3 * (radius_m ** 0.5)

print(curve_speed(7000))   # 约 359.8，对应 350 km/h 级高铁
print(curve_speed(1600))   # 约 172.0，对应 160 km/h 提速干线

# 坡道附加阻力估算：单位阻力约等于坡度千分数（公斤力每吨）
# 四千吨列车在千分之十坡道上需要额外克服的阻力即由此而来
def grade_force_kgf(train_tons, grade_permille):
    return train_tons * grade_permille

print(grade_force_kgf(4000, 10))  # 约 40000 公斤力，需机车牵引力或制动功率消化
​

读这段代码的要点不在公式本身，而在数量级：四千吨的货物列车遇上一段千分之十的长大下坡，仅坡道阻力一项就要额外的制动功率去消化——这解释了为什么重载线路拼命把坡度做缓，也解释了第三章为什么要讨论动力制动。

一个案例：贵广高铁为什么桥隧比超过八成

背景：贵阳与广州直线距离不足八百公里，中间横亘黔桂山地，喀斯特地貌溶洞暗河密布，既有普速铁路蜿蜒十四个小时以上。操作：设计者面对两难——沿既有走廊展线，曲线半径做小，投资省但速度上不去；取直穿越，桥隧比例飙升，造价惊人。最终选定的方案是「以桥隧换顺直」：全线桥隧总长占比超过八成，最长隧道超过十四公里，用连续的桥梁与隧道把高原与盆地直接缝合。结果：贵广高铁开通后贵阳到广州从十四小时压缩到四小时余，西南腹地第一次获得直连珠三角的高速通道。解读：八成桥隧比在常规铁路勘测设计里近乎奢侈，但把「运行图视角」搬出来算账就通了：曲线每小一截，全线速度上限抬一截，图的斜线画得更陡，车底周转更快，同样的车组能开行更多对数——工程投资的一次性支出，换来了运营期每日的运能收益。变式：同样的逻辑反着用也成立。运量有限、地形尚可的线路，会主动选择较低标准，把投资留给运量增长之后——新建地方铁路与资源开发型铁路常常如此；标准没有对错，只有与运量预测是否匹配。

站台上就能做的观察练习

本节的知识不用去工地也能验证，下次候车时可以在站台上做几个观察。看钢轨：焊接接头的铝热焊缝呈现蓝黑色的斑纹，无缝线路的长钢轨让「咔哒咔哒」声成为历史——列车过桥时听到的有节奏的撞击，多是桥面伸缩缝与轨缝的残留。看道岔：尖轨与基本轨贴合的密贴程度直接关系行车安全，扳动道岔时你能听到转辙机的电机声。看轨枕： 区间线路的混凝土枕间距均匀，桥上则常见整体道床——无砟化的前奏。这些观察练的是「从构造读功能」的眼力，也是本节真正想教的东西。

还有一个值得记住的工程事实：无缝线路的钢轨内部藏着巨大的温度应力。长轨被锁定在轨枕上，夏天想伸伸不了、冬天想缩缩不得，应力积攒到临界点就可能发生「胀轨跑道」。所以无缝线路要设应力放散与锁定轨温管理——这又是「构造服从物理」的一个例证。

本节要点回顾

• 轨道结构的力流：钢轨、轨枕、道床、路基逐层稀释轮轨接触的集中应力；
• 道岔是线路上唯一的活动部件，大号码道岔用长度与造价换侧向速度；
• 主要技术标准（正线数目、限制坡度、最小曲线半径、到发线有效长）决定线路的速度与运量基因；
• 标准是互相牵制的折中网，「够用且留有余量」是设计者的最高纪律。

线路建起来只是开始，桥隧与特殊路基会老，钢轨会磨。下一节看工程界如何给线路做体检、做手术。
