3.1 机车类型与牵引动力原理

3.1 机车类型与牵引动力原理

本章从能量链的「发力端」讲起：机车。线路给了列车舞台，供电把能量送到车顶，但真正把能量变成速度与拉力的，是机车里的传动系统。本节先给三代动力方式画像，再拆开电力机车的传动链，最后用粘着定律说清一个反直觉的事实——机车的力气上限，不在发动机，而在轮子与钢轨的接触面上。

三代动力，各有各的脾气

蒸汽机车是最早的一代：烧煤把水烧开，高压蒸汽推动汽缸活塞，连杆带动车轮。它的浪漫在车头，麻烦在车肚子——热效率通常只有个位数百分比，煤水车占掉大量轴重，一趟长交路要频繁上煤上水。蒸汽机车在一部分国家运营到二十世纪末，如今主要活在旅游线路上。

内燃机车自带发电站：柴油机的飞轮直接驱动发电机（或通过液力变扭器），发出的电再喂给牵引电机，所以严格说来绝大多数内燃机车是「电传动内燃机车」。它的好处是自带能量、不受接触网约束，坏处是柴油机功率密度有限、维修复杂、排放与噪声大。在路网稀疏、运量中等的地区，内燃机车的综合经济性至今仍然能打。

电力机车本身不带能源，能量经接触网源源不断地送进来。它的功率可以做得很大，过载能力强，加减速猛，而且能量来源跟着电网走——电网清洁化，铁路就自动清洁化。代价是依赖供电系统，牵引变电所与接触网是一笔不菲的固定投资。三种动力方式的能量路径见下图。

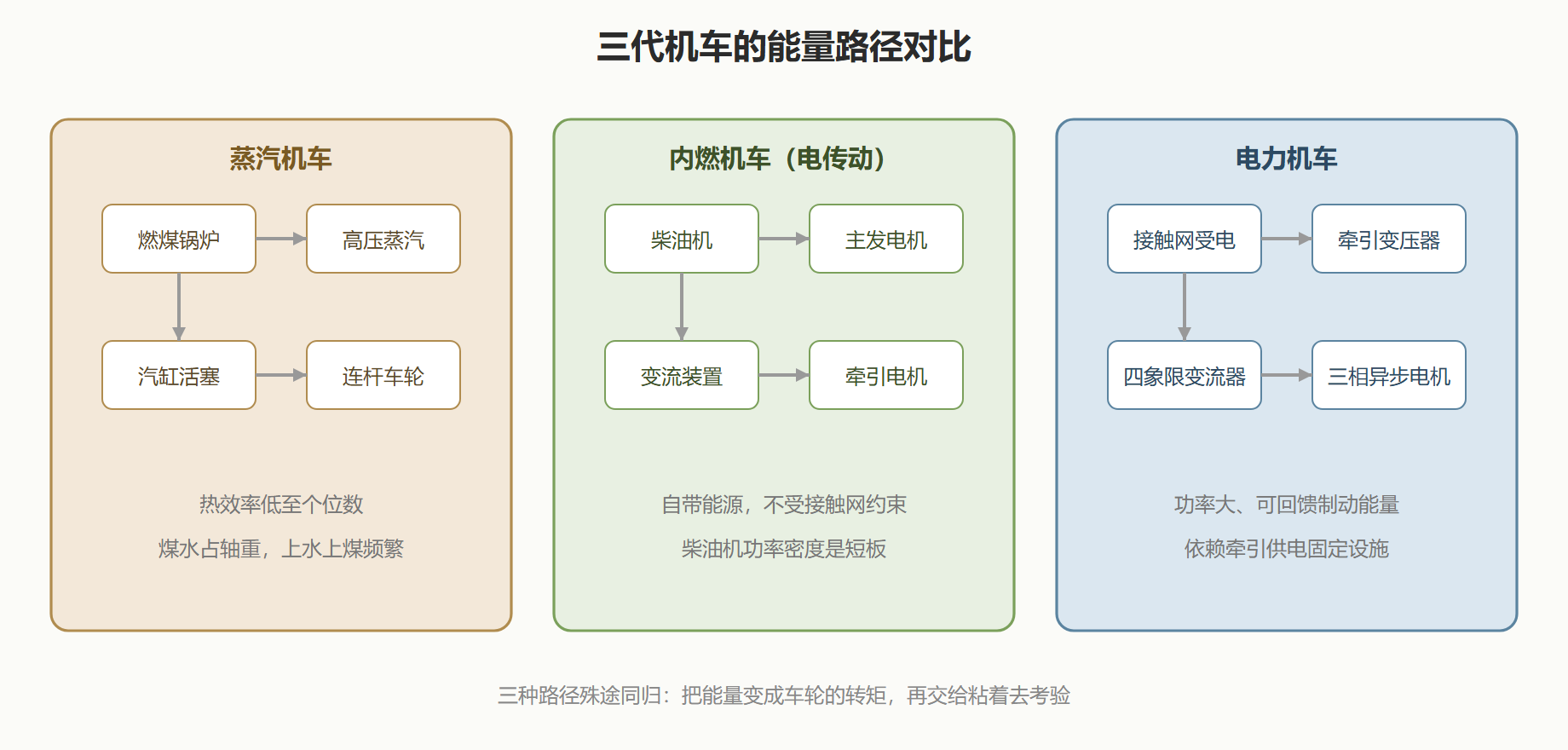

图 5 · 三种机车动力方式的能量路径

交—直—交：现代电力机车的传动核心

早期电力机车用直流电机，调速靠切换电阻，能量损耗大、维修量高；交流传动成熟后，「交—直—交」成为绝对主流：接触网送来的单相交流先经牵引变压器降压，整流成直流环节（中间直流环节起稳压储能作用），再由逆变器调制成频率、电压都可调的三相交流，驱动三相异步（或永磁同步）牵引电机。调速的本质变成「调频率」——频率给多高，电机同步转速就有多高，牵引特性曲线因此可以按需塑造：低速段恒转矩，保证启动有劲；中高速段恒功率，保证持续加速。再生制动也水到渠成：列车制动时电机变发电机，能量经变流器反向送回接触网，供邻近列车使用或回馈电网。

这套传动链让电力机车的功率可以做到万瓦级每吨，和谐型大功率机车单台功率接近一万千瓦。但功率大不等于拉力大——真正决定拉力上限的是粘着。

粘着定律：机车的力气封顶在四平方厘米

轮对靠摩擦「咬住」钢轨前进，这个摩擦力的极限就是粘着极限：牵引力不超过轴重乘以粘着系数，一旦电机输出的转矩换算到轮缘超过这个值，轮对就从「滚」变「滑」，空转开始，摩擦系数暴跌，钢轨与轮缘互相擦伤。粘着系数是个善变的家伙：干燥轨面可达零点三以上，洒上雨水跌到零点一几，霜冻与落叶甚至能把它压到近乎打滑。

用一段简短的 Python 把这笔账算出来：

# 粘着牵引力上限估算：F = 轴重 × 粘着系数 × 驱动轴数
# 单位：吨、千牛；重力加速度取 9.8
def adhesion_limit_kN(axle_load_t, mu, driven_axles):
    return axle_load_t * 9.8 * mu * driven_axles

# 一台六轴电力机车，轴重 25 吨
print(adhesion_limit_kN(25, 0.30, 6))   # 干燥轨面：约 441 千牛
print(adhesion_limit_kN(25, 0.12, 6))   # 湿滑轨面：约 176 千牛

# 电机功率再大，轮缘牵引力也超不过这两条上限；
# 湿滑时多余的功率只会把轮子磨得发亮。
​

同一位「大力士」，晴天能拉四百多千牛，雨天只剩不到二百——这就是为什么机车头下部要装撒沙装置：向轨面喷砂提高摩擦系数；也是为什么牵引控制系统要装防空转滑行模块：转速差一冒头就自动降功率。所有这些措施，都是在向那几平方厘米的接触斑要性能。

一个案例：和谐型机车如何啃下大秦线

背景：大秦线是年运量数亿吨的煤运专线，两万吨级组合列车需要持续的万牛级牵引力，还要在长大下坡上控速，传统的单机牵引力不从心。操作：铁路部门为大秦配套了大功率交流传动电力机车，双机乃至四机固定重联，几台机车的牵引与制动由一套网络控制系统统一指挥，同步加力、同步制动；车轴与转向架按 25 吨轴重强化设计，并配齐撒沙与防空转装置以应对沿线湿滑与隧道粘着劣化。结果：两万吨组合列车常态化开行，大秦线年运量一度突破四亿吨，相当于同等运量公路交通的数倍车流被一条复线电气化铁路装下。解读：这个案例是粘着定律的规模化解法——单轴粘着有上限，就增加驱动轴的数量；单机功率有上限，就让多台机车在同一个「大脑」下同步工作。工程上遇到物理上限时，第一反应不是造神话级的机器，而是把上限乘以可控的数量。变式：同样的思路换个方向也成立——第六章的动车组把动力分散到整列车，用几十个动轴分摊粘着需求；磁悬浮则干脆绕开轮轨粘着，用电磁力另起炉灶，代价是整套系统推倒重来。

牵引特性曲线：机车的「说明书」

工程师描述一台机车的性能，用得最多的图是牵引特性曲线：横轴速度，纵轴轮缘牵引力。曲线的形状透露一切——低速段是一条水平的「恒转矩」平台，那是起动与爬坡用的力气；超过转折速度后曲线弯成「恒功率」段，牵引力随速度反比下降，功率乘积保持恒定；再往上还要叠加粘着限制线与恒功电压限制线。司机手柄的每个级位，对应的就是这条曲线上的一个工作点。交流传动的优势在曲线形状的自由度：直流时代曲线形状由电机「天生」决定，交流时代变流器软件可以按需雕刻——低速多拉、高速快跑，同一台车按运用场景定制特性。看懂这张图，就拿到了读一切机车说明书与牵引计算报告的钥匙。

顺带一提机车的「家务事」：冷却系统给牵引电机与变流器散热，辅助系统给制动风机与压缩机供电，这些辅助功率不直接出力却必不可少，占整机功率的几个百分点。评估一台机车的真实能力时，记得从铭牌功率里扣掉这部分「自用」。

本节要点回顾

• 蒸汽、内燃、电力三代动力，本质是能量自给还是外部供给的路线分歧；
• 内燃机车多为电传动，「烧柴油的电力机车」并非玩笑；
• 交—直—交传动把调速问题变成调频问题，牵引特性可塑，再生制动顺带解决；
• 粘着定律给牵引力封顶：湿滑天气的轨面能吃掉一半以上的可用拉力；
• 撒沙、防空转、多机重联，都是在粘着上限下做文章的工程手段。

拉力的上限清楚了，下一节看客运装备如何把这份动力分配到整列车上——动车组登场。
