4.1 铁路信号基础

4.1 铁路信号基础

上一章的能量链解决了「列车能不能动」，本章回答「动起来之后如何不打架」。本节是信号体系的基石：闭塞制度如何用空间换安全，轨道电路如何让钢轨自己「开口说话」，色灯信号机又用什么语言向司机传达指令。这些地面设备的逻辑，是理解下一节列控系统的前置知识。

闭塞：把线路切成一个个包间

铁路早期靠「时间间隔」保安全：发一列车后隔几分钟再发下一列。这个办法的前提是前车必须准时到达，一旦晚点或中途停车，后车就可能追上来——历史上多起追尾事故都源于此。改进方案是空间间隔：把线路划分成一个个区段（闭塞分区），保证同一时间、同一分区内只有一列车，前车不出分区，后车不得进入。这套制度就叫闭塞。

实现空间间隔的关键设备是轨道电路：把两根钢轨作为导体，用电流围成一个回路，列车车轮压上任何一处，轮对把两轨短路，回路状态翻转——「有车占用」与「空闲」两种状态就此变成电信号。钢轨从承重结构兼职当了传感器，不需要任何额外装置就知道列车在哪里。计轴设备是它的备份：在区段两端数轮对，进多少出多少，数目相等才认为区间空闲。轨道电路怕道床漏泄（雨天失效风险升高），计轴没有这个问题，两种技术互为补充。

按技术代际，闭塞分半自动闭塞与自动闭塞。半自动闭塞用人工确认区间空闲，设备保证两站不能同时放行列车进入同一区间，常见于运量低的单线。自动闭塞则把区间切成若干轨道电路分区，通过信号机自动随分区状态变化，追踪列车的间隔由分区长度决定——这是复线干线与高速铁路的标准配置。显示制式上，三显示（红、黄、绿）是经典配置：红灯停、黄灯注意减速、绿灯正常运行；四显示增加一个黄绿，为高速列车提供更长的减速预告梯度。

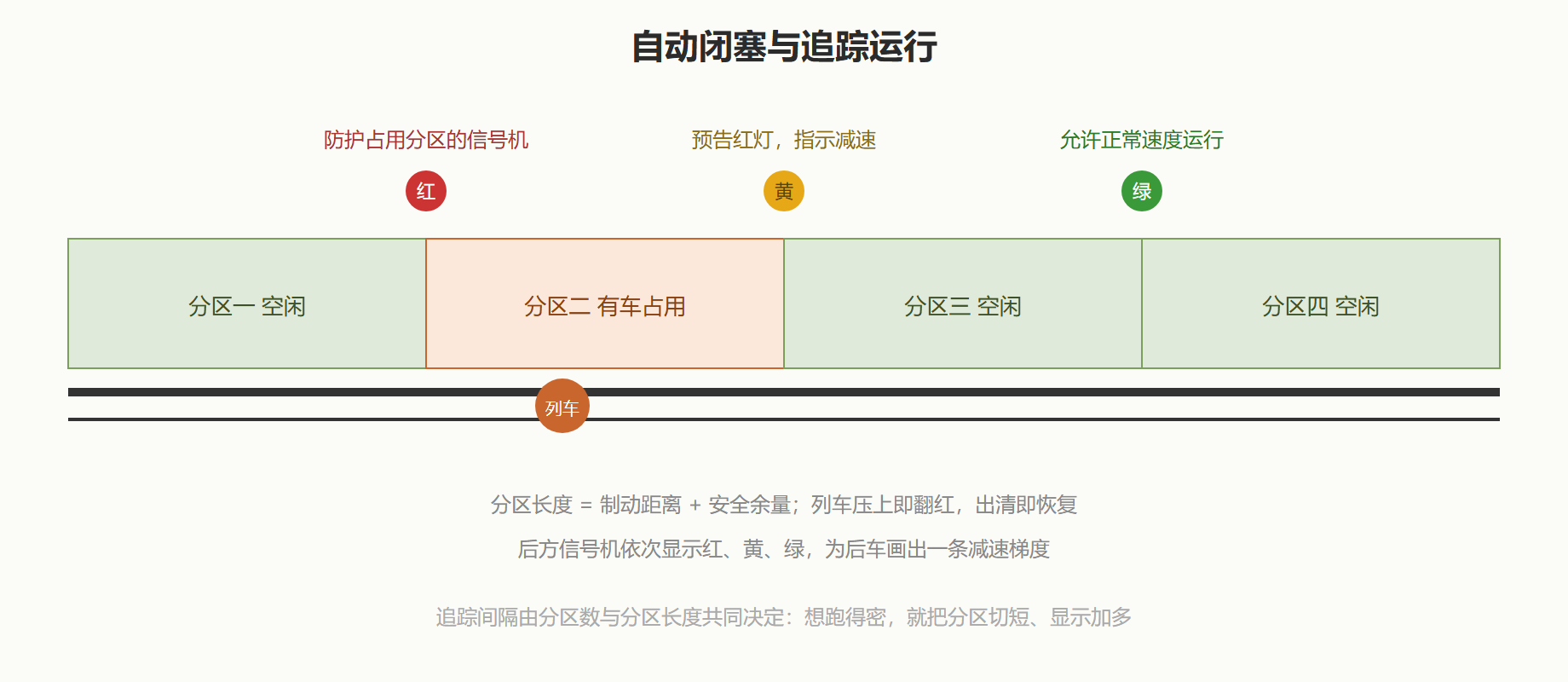

图 8 · 自动闭塞：用空间间隔守护追踪列车

信号机的语言与地面设备的分工

色灯信号机的显示是一套全国统一的语言：红灯是绝对禁止，越过红灯就是「冒进信号」，属于最严重的违章；黄灯要求注意并准备在下一架信号机前停住；绿灯全速。信号机按用途分门别类：防护进站的叫进站信号机，防护出站的叫出站信号机，防护调车作业的叫调车信号机。司机依照显示行车，设备的责任是保证「显示与线路实际状态一致」——只要某分区有车，防护它的信号机就必须是红的，这套保证背后是联锁与闭塞设备的联动，下一节与 4.3 节会分别展开。

地面信号的另一个角色是信息源。传统信号机给的是「灯语」，车载设备需要的却是数字——前方空闲几个分区、限速多少、坡道多长。轨道电路被拓展出电码化的能力：向钢轨发送不同频率的电流编码，机车感应器接收后译出前方信息；应答器则更进一步，把它做成沿线埋设的「电子路标」，列车压过时瞬间收到一大段点对点报文。信息从「灯」变成「报文」，为下一节的列控系统铺平了道路。

一个案例：红光带十分钟，全线怎么办

背景：某复线自动闭塞区段，一场急雨后某轨道电路区段误报占用——信号机上出现无车却红的光带，俗称「红光带」。按规定，红光带即视同有车，防护信号机锁死红灯。操作：车务与电务人员按故障处置程序联动：登记停用该设备，用调度命令逐列车发布限速与凭令行车指令，安排线路与信号人员冒雨检查该分区轨面与绝缘，确认是道床雨天漏泄导致误占用；故障确认期间，后方车站对通过该区段的列车实行「站内拦停、逐列放行」。结果：四十分钟的故障处置里，后续列车虽然被拉大了间隔，但没有任何一列车越过不明的红灯，故障消除后间隔迅速恢复。解读：这个案例是闭塞哲学的日常兑现——设备宁可「错误地保守」，也不给任何人「判断着通过」的空间；调度命令与人工凭证只是设备失效时的降级通道，而不是常规操作。安全冗余设计里，误报的代价是效率，漏报的代价是事故，两边必须严格不对称。变式：在计轴与轨道电路互为备份的区段，同样的雨天场景可以切换到计轴判定空闲；而在移动闭塞系统（见下一节）里，「分区」这个概念本身被取消，列车位置由无线实时上报，雨天的轨道漏泄不再影响间隔计算——技术演进的方向，就是不断消解这类天气敏感点。

轨道电路的分段极性与「红光带」之外

轨道电路家族比想象中庞大：按绝缘方式分有绝缘节式与无绝缘式（用电气绝缘节或自然衰耗划分区段），按传输信息分有仅判占用的「开关型」与能发送电码的「电码化」型。区段越长，道床漏泄越明显，所以长区段要用低频大功率补偿；桥上与隧道里的道床条件不同，补偿电容的布设间距也要跟着调整。这些细节汇总成一句话：轨道电路是一套「用钢轨当导线」的弱电系统，它对道床、接续线、绝缘节的每一处依赖，都是潜在的故障点，也因此都有对应的监测与冗余安排。

信号机的显示体系还有一个容易被忽略的维度：显示数目与行车密度的经济关系。三显示改四显示，多出的一个「黄绿」显示让司机提前半档减速，追踪间隔得以压缩——但每多一种显示，司机培训、规章、设备成本全线上涨。显示制式的选择，本质是「司机认知负荷」与「线路能力」之间的交易，这与第五章运行图的能力公式，是同一枚硬币的两面。

单线铁路的会让：另一种闭塞智慧

前面的讨论默认复线分向行车，单线铁路的闭塞问题更饶有趣味：上下行列车共用同一条轨道，区间里同时只能有一列车，而且方向还不固定。传统的解决办法是路签、路牌与电话闭塞——把「区间占用权」物化成一个凭证，拿到凭证的列车才准入区间，凭证到达对面站才能交给反方向列车。半自动闭塞设备把这套人工凭证数字化：两站之间建立闭塞关系后，出站信号才能开放，列车到达对方站后区间才能解锁。单线的通过能力天然受限，会让与越行全靠中间站的到发线，这也是 2.1 节说「到发线是单线能力调节阀」的原因。理解了单线的窘迫，就理解了为什么运量增长的第一解决方案永远是复线化。

本节要点回顾

• 闭塞的本质是用空间间隔替代时间间隔，把防追尾从人的自觉变成设备的状态机；
• 轨道电路让钢轨兼职传感器，计轴设备以「进出轮对数相等」为空闲判据，两者互为备份；
• 自动闭塞通过信号机的红黄绿阶梯，为追踪列车画出减速梯度，四显示服务更高速度；
• 应答器与电码化轨道电路把「灯语」升级为「报文」，是列控系统的信息地基；
• 红光带处置体现故障导向安全的铁律：误报损失效率，漏报付出生命。

地面信息基础打好了。下一节坐进驾驶室，看列控系统如何监督每一米速度。
