3.4 供电制式与牵引变电所

3.4 供电制式与牵引变电所

能量链讲完发力端，本节回到上游：电从哪来、以什么形态送、送到哪里分发。供电系统平时毫不起眼，却是电气化铁路真正的「第一生产力」——它决定了线路上能开多大功率的列车、隔多远要建一站、再生制动能量能否回收。本节讲清制式选择的逻辑与牵引变电所的工作方式，下一节再走完接触网到受电弓的最后一跳。

制式之争：为什么是 25 千伏工频单相

电气化铁路的供电制式要回答三个问题：用什么电压、交流还是直流、什么频率。早年城市与矿山铁路选直流制（750 伏、1500 伏至今仍是地铁与部分工矿线路的主流），直流电机调速简单，但电压低了电流就大，接触网截面与变电所数量都下不来——直流制变电所往往一两公里就要建一座。欧洲部分国家曾走低频单相交流路线（十六又三分之二赫兹），专建低频电网解决了交流电机调速难题，代价是无法借用公用电网，体系自成一国。

现代干线电气化普遍选择工频单相交流 25 千伏制：电压高，电流小，接触网可以用细截面，变电所间距拉到四五十公里；频率直接取国家电网的 50 赫兹，省掉专用的变频电厂。它的核心巧思是「借」——借电网的电压等级变换、借变压器的成熟技术、借三相系统的现成容量。中国第一条电气化铁路宝凤段采用的就是这一制式的早期形态，此后全国干线一路沿用并升级。

单相负载挂在三相电网上会带来一个物理遗留问题：三相不平衡。牵引变电所采用特殊接线（斯科特接线、平衡变压器等）把单相负载「摊」到三相上，加上相邻变电所之间轮流换相供电，让不平衡在更大范围内相互抵消。同时，交直流传动时代的电力机车是谐波大户，如今的交流传动机车经四象限变流器整流，功率因数接近于一，谐波显著收敛——传动技术的进步顺带治好了电网的多年老毛病。

牵引变电所：把电网的电「翻译」给列车

牵引变电所是供电系统的心脏。它从公用电网引入两路 110 千伏或 220 千伏三相电源（互为备用），经牵引主变压器降压到 27.5 千伏单相，通过馈线送往左右两臂的接触网。所内还包括馈线断路器与保护装置——接触网发生短路时，继电保护要在几十毫秒内切除故障；备用电源自动投入装置则保证任一路进线失电时另一路立即顶上。高铁的变电所已普遍实现无人值守，远动系统由调度端遥控操作。

变电所之间，接触网由分区所连接：正常时两臂分段独立供电，事故时可以越区供电，让故障区段之外的列车继续运行。长距离供电还会在中间设自耦变压器所——这就引出了自耦变压器（AT）供电方式。

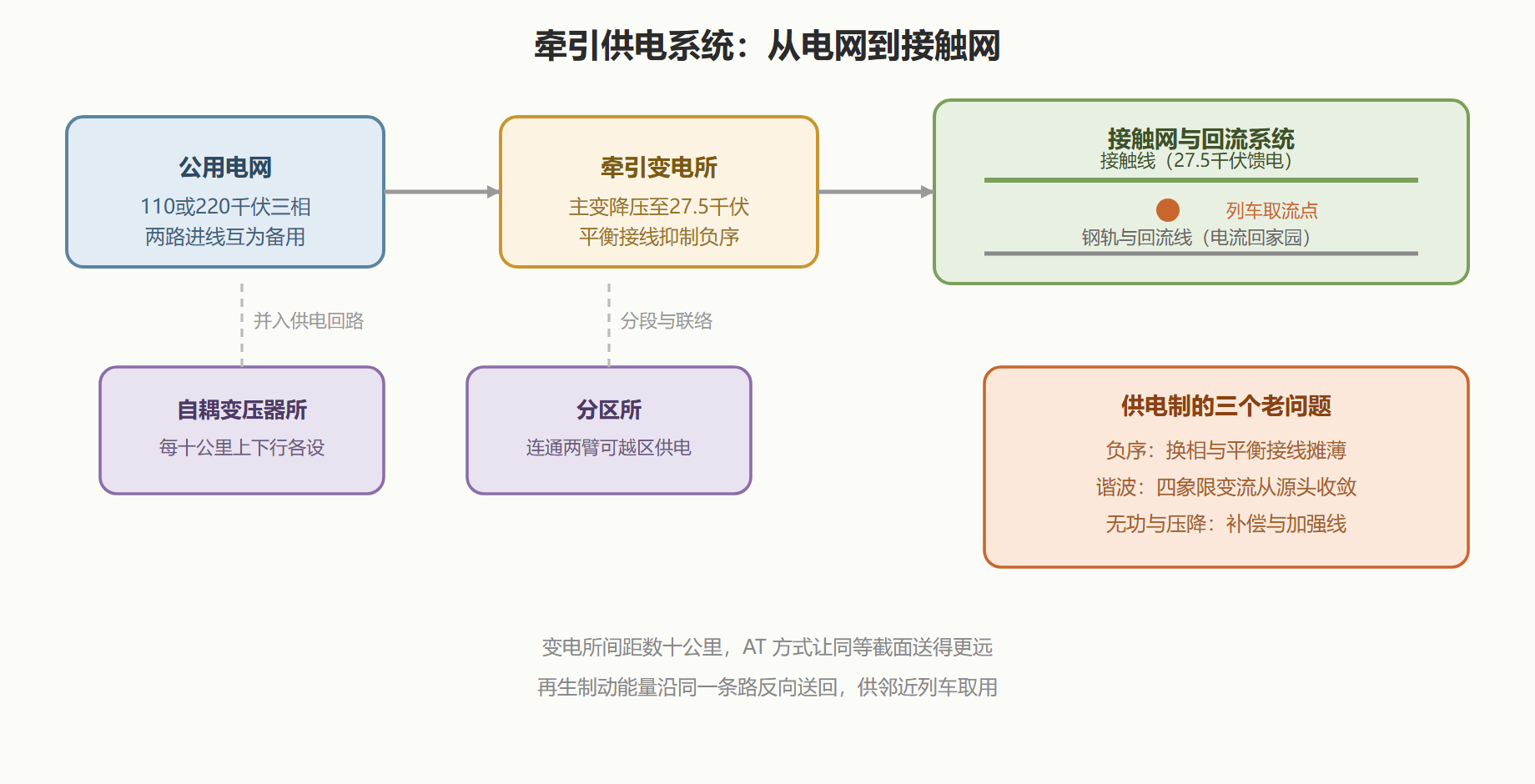

图 7 · 牵引供电系统的结构与能量路径

AT 供电与再生能量：两笔经济账

自耦变压器供电方式的账要这样算：接触网与正馈线之间跨接 27.5 千伏电压，列车在接触网与钢轨之间取 27.5 千伏，等效于以 55 千伏的电压水平传输——同样导线截面，输送距离翻倍，电压损耗与对通信线的干扰反而更小。投资多了一排自耦变压器，换来变电所数量近乎减半，对长距离干线是稳赚的买卖。

另一笔账是再生制动能量。列车制动时电机变发电机，能量经变流器送回接触网，最理想的情况是同一供电臂上恰好有列车在牵引，能量直接「隔壁取用」。高铁线路行车密度大，这种「以刹养牵」的机会很多，实测能回收牵引能耗的可观比例；回收不掉的部分，有的变电所配置了逆变回馈装置或储能装置兜底。供电系统因此从单向「发工资」变成内部「资金循环」，这也是第七章绿色低碳话题的技术底座。

一个案例：单相大负载如何与三相电网和平共处

背景：某电气化区段扩能改造后，列车牵引功率翻倍，供电臂末端电压跌、电网侧负序超标投诉出现，公用电网的电能质量考核亮起黄灯。操作：供电与电网部门联合做了三件事：将牵引变电所主变更换为平衡接线并优化换相顺序，让相邻供电臂的负载在三相之间轮换分布；在重点变电所加装动态无功补偿与有源滤波装置，就地补偿无功、吸收谐波；利用调度调整，让大功率货运列车尽量错开在同一供电臂同时重载取流。结果：负序与谐波指标回到限值以内，供电臂末端电压恢复正常，改造后的行车密度不再受电能质量约束。解读：这个案例是「系统问题要用系统办法」的又一注脚——单相制天生欠三相电网的账，靠的不是某台神器设备，而是接线方式、补偿装置、运行组织三管齐下。电气化铁路与公用电网是共生关系，供电质量是两边的共同责任。变式：新一代「同相供电」技术用电力电子变流装置把各供电臂统一相位，从根上取消换相与电分相环节，代价是装置投资与损耗；城际与地铁的直流制则靠整流所密度换电压水平——制式没有终极答案，只有与运量、距离、电网条件的匹配。

变电所的一天与「电分相」的规矩

把镜头对准一座高铁牵引变电所的日常，能让本节的知识落地。值班监控系统上，两路进线的电压电流、每条馈线的负荷曲线、变压器的油温绕温实时刷新；列车过境时馈线电流冲上高峰又回落，一天的负荷曲线像心电图一样记录着行车密度。设备巡检按周期执行，红外测温抓接头过热，局放检测听绝缘的「杂音」。所内无人值守，但每一次开关的操作都被远动系统记录在案。

乘客能感知到的供电系统存在，是过「电分相」时那几秒的失电滑行。相邻供电臂的电压相位不同，列车必须断开主断路器惰行通过分相区，跨过去再合闸——高速线把分相区设在坡顶或平直段，就是为了让惯性滑行从容完成。自动过分相装置让这一切无感完成，但它背后的规矩源自本节的第一性原理：两个变电所的电，不能直接「手拉手」。

供电能力与运行图的握手

供电系统还有一个身份：运行图能力的共同约束方。一条供电臂能同时支撑几列大功率列车取流，取决于变电所容量与接触网载流量；编图时若把重载货运与多列动车组排进同一供电臂同时爬坡，末端电压可能跌破限值。供电工程师会用「供电能力曲线」参与编图谈判——这也是第一章「每个专业都在图上留名」的又一例证。跨供电臂运行的列车数量越多，这种耦合谈判就越频繁，供电专业在运输组织的席面上，早已是正式代表。

本节要点回顾

• 直流制适合城市轨道的低电压大电流场景，25 千伏工频单相交流制是干线电气化的主流；
• 牵引变电所把三相高压电降压为单相 27.5 千伏馈电，两路进线互为备用；
• AT 供电方式等效抬高输电电压水平，变电所间距可以成倍拉长；
• 负序、谐波、无功是单相牵引负载的三大电网后遗症，靠接线、补偿、调度共同治理；
• 再生制动能量可在供电臂内循环利用，供电系统因此有了「内部资金循环」。

电已经送到了车顶上方。下一节完成最后一跳：接触网与受电弓这对每天「擦肩而过」千万次的搭档。
