5.2 列车运行图

5.2 列车运行图

前面四章的所有部件——线路、供电、车辆、信号——在本节汇成一件成品：列车运行图。它是全书反复预告的主角，也是铁路行业的「宪法」：所有部门照它上班，所有列车照它运行，所有能力分配由它裁定。本节讲清运行图的时空语言、核心要素与编图流程，再用一道计算题与一个调图案例，把这张纸的分量压实。

先学会读图：时间与空间的坐标纸

运行图铺在一张坐标纸上：横轴是时间，纵轴是线路上的车站序列。斜线代表一列车——斜率就是速度，线越陡跑得越快；水平线段代表停站，列车在某个站停多久，图上就水平躺多长。上行下行各画各的，交点就是会让或越行的时刻。一个训练有素的调度员看一眼图，就能说出全线任何时刻有多少列车在跑、谁在前谁在后、哪里有潜在冲突。

这张纸的每一笔都由硬数据决定。区间运行时分来自牵引计算：线路坡度、列车编组、机车功率共同决定跑完一个区间要几分钟。起停附加时分是加减速的代价——列车从静止加速到正常速度要烧掉几分钟，停车减速同理，站站停的慢车图上处处「吃亏」。停站时分按作业需要核定：旅客上下、技检作业、换挂机车各算各的。追踪间隔是同方向前后两列车的最小时间差，由闭塞制式与制动距离决定，高速线的最小追踪间隔可以压到三分钟级。天窗是留给维修的时间走廊，夜间数小时全线禁行。

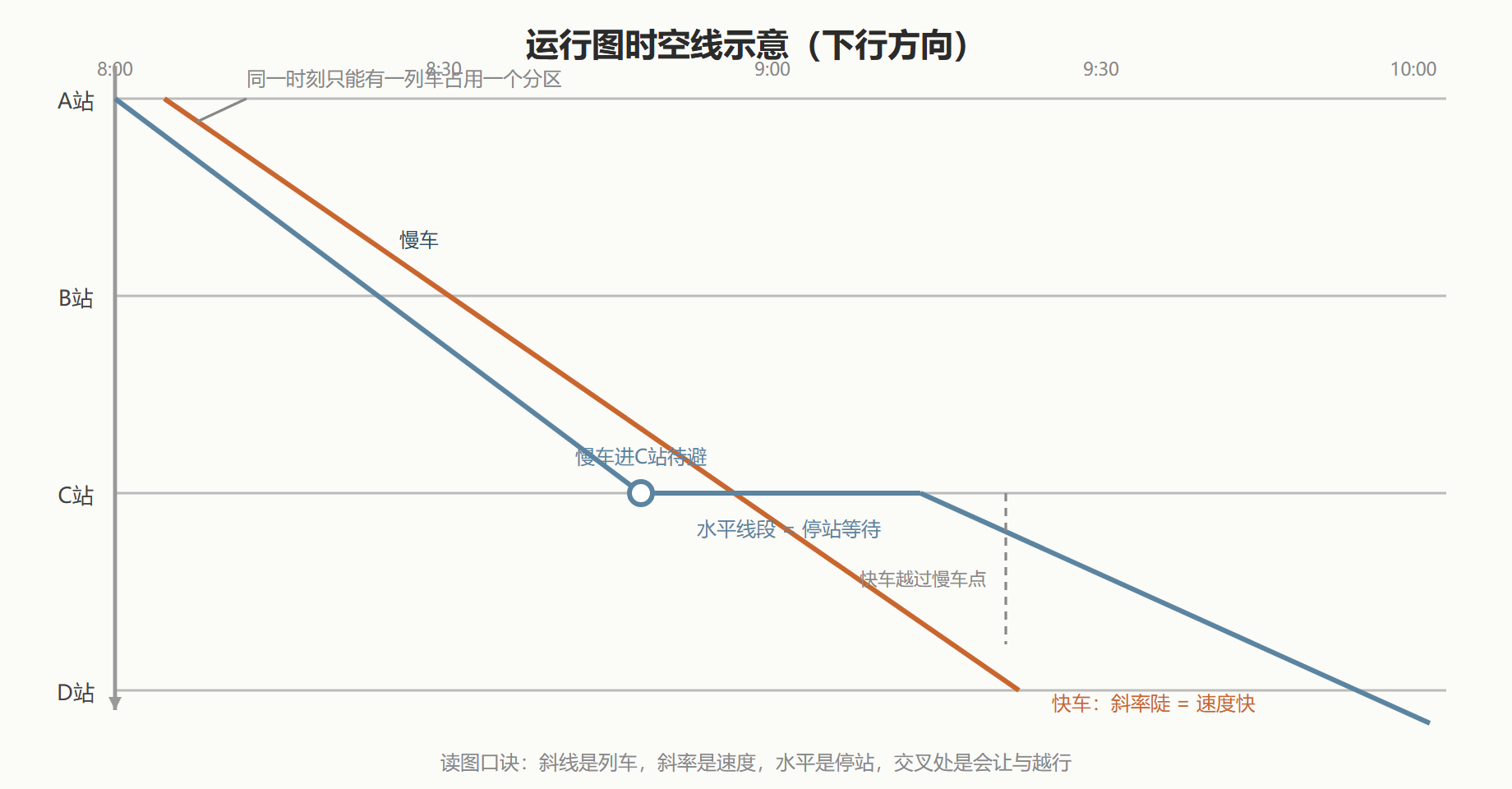

图 11 · 运行图时空线：会让与越行在图上长什么样

编图：一场跨层级的资源谈判

编图按周期进行，通常一张基本图执行一段时间后整体调整（俗称「调图」），节假日再编制临时图。流程自上而下分几个层级：全路层面先定各线路的开行方案——开什么车、跑多远、停哪些站、用多大车底；线路层面铺画草案，把每列车的区间时分与停站安进坐标纸；随后逐级校验约束——追踪间隔够不够、到发线够不够、天窗打得开吗、车底与乘务交路接得上吗，任何一处冲突都要回改方案。公布之前还要给站段交底培训，因为图上一条线的改动，会落到无数个具体岗位的作业流程上。

能力计算是编图的基本功。以最简单的平行运行图（全线列车同速同停站）为例，单方向一昼夜最多能铺多少列车，取决于「可用的运营时间」与「每列车占用的最小时间」：

# 平行运行图通过能力估算（单方向，单位：分钟、对）
def capacity(day_minutes, window_minutes, headway_minutes, redundancy=1.0):
    """day_minutes: 全天总分钟数；window_minutes: 天窗占用；
    headway_minutes: 追踪间隔；redundancy: 冗余系数（1.0 为不留冗余）"""
    usable = (day_minutes - window_minutes) / redundancy
    return int(usable // headway_minutes)

# 复线自动闭塞：1440 分钟一天，天窗 240 分钟，追踪间隔 6 分钟
print(capacity(1440, 240, 6))            # 不留冗余：200 对
print(capacity(1440, 240, 6, 1.15))      # 留 15% 冗余：约 173 对

# 高铁若将追踪间隔压到 4 分钟，同样条件：
print(capacity(1440, 240, 4, 1.15))      # 约 260 对——间隔每降 1 分钟，能力跳一档
​

两行输出就是能力与冗余的谈判：不留冗余的 200 对看着诱人，但任何一次晚点都会连环传染；留下两成缓冲，换来的是整张图对扰动的免疫力。实际编图远比平行图复杂——快慢车混跑要做越行安排、单线还要解决对向会让、天窗前后的过渡时段能力骤降，但底层账本始终是这道除法。

运行图的「方言」：不同线路的图长得不一样

虽然坐标纸是同一张，不同线路的图各有各的长相。高速客运线的图整齐得像乐谱：列车等速、追踪间隔统一、停站方案成列，一眼望去是一组组平行斜线；客货混跑干线的图则像交响乐——特快、普快、货车速度各异，越行安排密布，斜线交错如织；单线区段的图还要解决上下行会让，一对列车共用一条轨道，图上每次交叉都是一个「约定好的见面点」。城市轨道交通的图再进一步：全天同一间隔的循环图，根本没有「调整」可言，扰动全靠备用车与时刻表余量吸收。学会辨认这几种「图的方言」，你翻开任何一张运行图就能立刻说出这条线在经营什么。

图上的时间从哪来：时分标定的分工

图上每段斜线的时分并非编图人员拍脑袋，而是层层标定的结果。区间运行时分由牵引计算给出——线路坡度曲线、列车编组、机车特性输入计算模型，输出每列车的速度距离曲线与区间纯运行时分；起停附加时分按车辆加减速性能核定；停站时分按作业需要实测核定，旅客上下车的「客流时分」在高峰还要打折扣预留。编图人员的工作是把这堆经过标定的「积木」拼进坐标纸，他们的创造空间在于组合：让谁先走、在哪里越行、留多少冗余。换句话说，运行图是「物理给下限、组织做优化」的产物。

一个案例：调图如何消化春运洪峰

背景：春运客流在节前数日集中爆发，热门通道的既有图运能远远不够，而全路的动车组、乘务、检修资源又各有各的交路约束。操作：运输部门提前编制春运图：在基本图之上批量安排临客，把热门区段的发车间隔压到运行图允许的下限；同时放缓部分非热门线路的检修节奏、动员备用车底，把全网的「家底」向热门通道倾斜；售票数据滚动回传，临客方案动态增补，加开车次随客流实时调整。结果：热门通道的高峰日开行对数比基本图多出可观比例，全国铁路在春运期间保持有序运行，重点地区未出现大面积旅客滞留。解读：这次操作是运行图「能力分配书」本质的现场演绎——春运图的编制不是简单地往图上塞线，而是一次全网的资源再平衡：哪里压间隔、哪里让天窗、哪里调车底，都是在安全约束下重新定价。读者若对照上一节的除法公式，会发现春运图的冗余率明显被压缩——这是用免疫力换运能的明牌交易，能有底气这么做，靠的是客流预测与设备质量的置信度。变式：平日里同样的思路以更温和的形式出现：周末图、小长假图、暑运图分层执行；高铁夜间不安排客车的空档，还被用于开行确认车与检测列车——图上每一寸时间都有主人，这是铁路与几乎所有其他行业最不同的纪律。

本节要点回顾

• 运行图是时间与空间的坐标纸：斜线是列车、斜率是速度、水平是停站、交叉是会让越行；
• 区间时分、起停附加、停站时分、追踪间隔、天窗五大要素决定图上每一笔怎么画；
• 编图自上而下分层谈判：开行方案、铺画校验、站段交底，一层通不过全案回改；
• 通过能力的基本账：可用时间除以追踪间隔，冗余率是免疫力与运能的交易；
• 调图是全网资源再平衡，春运图把冗余压缩到极限是置信度支撑的明牌交易。

图已铺好。下一节进入执行层：当真实世界与图出现偏差，调度员如何把歪掉的线掰回去。
