本节摘要：带宽被频谱政策锁死、信噪比被香农公式锁死，MIMO 把第三种资源——空间——引入链路：多天线让同一频谱并行传输多路数据（空分复用），或把能量聚成窄波束精准送达（波束赋形）。本节讲透 2×2 到 64T64R 的容量与增益账，它是第 8 章 5G 大规模 MIMO 的直接地基。

香农公式的隐藏前提

3.2 节的香农公式默认一条链路只有一根发射天线与一根接收天线（SISO）。多径曾被视为天敌（2.2 节），但 1990 年代贝尔实验室的研究者注意到一个反直觉的事实：天线口足够多、间距足够开时，每个收发天线对看到的多径组合彼此独立——多个独立并行的子信道凭空出现。多径从"要对抗的噪声"翻身成"可利用的资源"，这是无线通信史上最漂亮的一次认知反转。MIMO（Multiple Input Multiple Output，多输入多输出）由此得名。

空分复用：同一频谱跑几路车

发射端把一路数据拆成 N 路（每路乘以各自的预编码权重），从 N 根天线同时发出；接收端 N 根天线各自收到 N 路信号的混合，借助信道估计解出每一路。只要收发两端的空间信道矩阵足够"不相关"，N 路数据互不干扰地并行——速率直接乘 N。这条机制的三个前提决定了它的适用场景：

• 富散射环境：室内与城区多径丰富，空间信道去相关好，复用阶数能开高；毫米波视距直射为主，反而更适合波束赋形而非高阶复用；
• 足够信噪比：并行多路把每路功率摊薄，信噪比不足时先保单路可靠；
• 信道信息反馈：预编码权重依赖终端上报的信道状态，2.3 节的相干时间约束在这里变成"反馈必须赶在信道变脸前"。

4×4 MIMO 的速率账直接落进标准：LTE 20 MHz、64QAM、两流是 150 Mb/s（Cat4），四流翻倍到 300 Mb/s（Cat6 加载波聚合前的基础量级）——同样的 20 MHz 频谱，速率翻番全靠空间维度。

波束赋形：把能量捏成一根针

普通天线向整个小区扇区均匀辐射，能量大半落在了没人需要的地方。多天线阵列相邻阵元的信号彼此错开固定相位，叠加结果在某个方向同相相长、其他方向相互抵消——能量被捏成指向用户的窄波束。阵列规模越大波束越窄：8 阵元波束宽度约 30° 量级，64 阵元可以压到 10° 以内。收益有两份：目标方向等效增益约 10·lg(64) ≈ 18 dB，等于免费送出一个 60 倍功放；同时漏向其他方向的干扰大幅减少，邻里小区互扰同步缓解。第 5 章的干扰协调与第 8 章的毫米波覆盖，都建立在这份增益上。

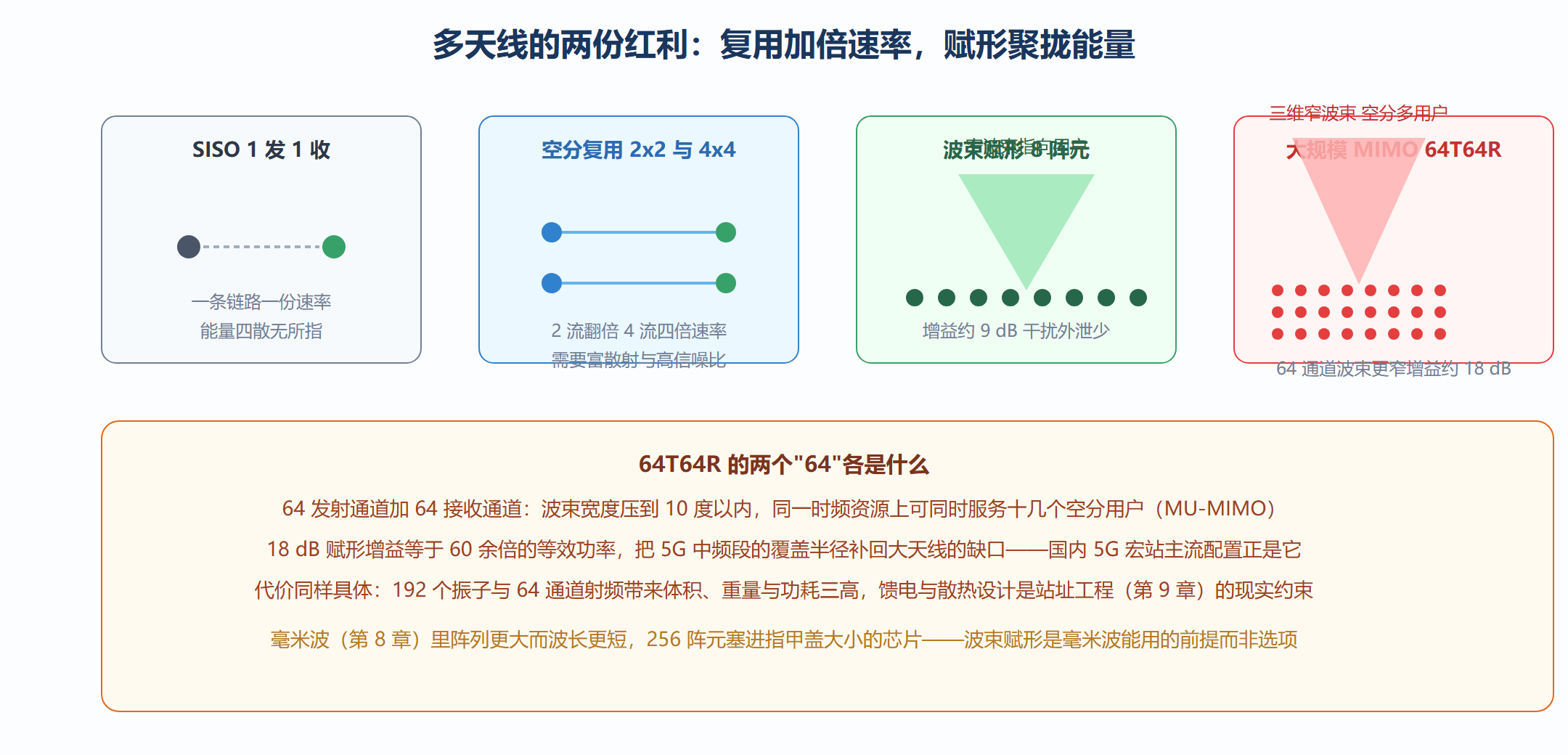

图：从 SISO 到 64T64R——天线规模带来的两条收益曲线

容量的空间版本：为什么 MIMO 不违反香农

一根天线一条链路有它自己的香农上限，MIMO 并没有突破单链路的香农公式，而是把 N 条近似独立的空间子信道并排摆开，总容量约为各子信道容量之和。用矩阵语言说，空间信道矩阵经奇异值分解后得到 min(Nt, Nr) 个独立模式，每个模式各有一条自己的香农管道。工程上三根支柱撑起这个结论：天线间距（半波长以上）、环境散射、准确的信道估计。三者缺一，"4×4 翻四倍"就会缩水成"略增"。这也是为什么实验室里的 MIMO 增益到了实际小区边缘常常打折——边缘富散射与高信噪比两个前提都开始动摇。

⚠️ 常见坑：把"天线振子数"当"吞吐翻倍数"。64T64R 不等于 64 流；实际同时复用的流数受用户数、信道相关性与终端天线数（手机通常 4 根）限制，单用户常见 2 至 4 流，其余 64 通道的价值体现在波束赋形增益与多用户空分上。

问题：MIMO 在高铁上为什么几乎失效

问题：波束赋形和 5G 基站"扫来扫去"的波束是一回事吗

第一问回到第 2 章：空分复用依赖信道矩阵满秩，而满秩需要丰富的散射环境。高铁场景里，信号常只剩一条掠射角很小的主径，信道矩阵趋近秩一，多流并行的前提崩塌，终端自动退回单流加波束赋形模式——同样的 64 通道天线，在闹市是空分利器，在开阔高速路上主要当"聚光手电"用。第二问要区分静态与动态：广播信道（同步信号）用的是按固定方向轮发的一组宽波束，像灯塔旋转扫过全小区，终端据此判断自己被哪个波束照到；业务信道的波束则是基站拿信道估计实时算出的定向窄束，逐用户跟踪。前者解决"你在哪"，后者解决"能量往哪送"——手机状态栏的信号格，很多时候反映的正是扫到你所在方向的那束广播波束的强度。

问题：大规模 MIMO 基站为什么又大又重，还不能随便挪

天线阵列的物理尺寸由波长与阵元数共同决定：3.5 GHz 波长约 8.6 厘米，要形成十几度的窄波束需要几十个通道、上百个振子，配合射频通道的馈电与散热，整机重量与迎风面积随之暴涨。挪动站址或改变挂高，波束覆盖的几何关系就全部改变，此前按楼栋做的精细化覆盖与干扰设计都要重算——这正是第 9 章网络规划里"站址资源比设备更稀缺"的物理根源。反过来，毫米波波长不到一厘米，同样的波束宽度只需指甲盖大小的阵列，设备轻了，覆盖半径却又被物理定律锁死在一两百米内——天线世界里没有免费的午餐，尺寸、频率与覆盖三者永远在互相牵制。顺带把 MIMO 的能力边界画清楚，方便你评估任何"多天线提速"的说法：单用户流数受限于收发两端天线数的较小值（手机 4 根天线封顶 4 流）；多用户空分受限于空间可分离的用户数与信道相关性；波束增益受限于阵列孔径——三个上限叠起来，才是那个"4×4 翻四倍"的真实适用范围。把边界画清，比记住峰值数字有用得多。这条边界线也预告了行业的下一步：要继续扩流数，终端侧天线数必须先涨（折叠屏与平板已开始堆到六至八根），否则基站的几百个通道只能围着"四流上限"空转——空分复能的天花板，握在终端工业设计的手里。

本节要点回顾

• 认知反转：富散射的多径在天线阵列下表现为近似独立的空间子信道，多径由敌变友；
• 两种用法：空分复用按流数翻倍速率，波束赋形聚能量、提增益、降邻区干扰；
• 64T64R 账本：约 18 dB 赋形增益、10° 内窄波束、十几个用户空分并行——5G 中频宏站主流配置；
• 香农不受冒犯：MIMO 是并行开管道，不是突破单管道上限；前提是空间去相关与信道估计质量。

空间维度用上了，最后一站是把频率与时间维度一起格子化——OFDM 波形与 LTE 帧结构，物理层的收官之战。
