6.2 频率复用与规划

6.2 频率复用与规划

本节摘要：频率复用是蜂窝系统把稀缺频谱"卖出很多次"的核心机制——同一组频率在相距足够远的小区反复使用，复用因子 K 权衡频谱利用率与同频干扰。本节推导 K 与干扰比的量化关系，解释 LTE 为什么敢用 K 等于 1，再走完频率规划从传播模型校准到路测验证的完整工序。

承接 6.1 的稀缺性，本节讲对抗稀缺的第一件武器——空间换频谱。第 1 章埋下的"蜂窝复用"伏笔，在这里给出数学形态。

同一份频率卖出很多次

蜂窝思想的精髓一句话就能说清：把覆盖区切成小区，同一份频率只要隔得够远、干扰压得住，就能反复使用。复用因子 K 表示多少个小区组成一个"频率编组"轮流使用全套频率——K 等于 7 意味着每个小区只分到七分之一频谱，但同频小区隔了六层"缓冲带"，干扰极小；K 等于 3 干扰增大，频谱利用率升到三分之一；K 等于 1 干扰最大化，频谱利用率也最大化。K 的选择本质是一道"干扰换容量"的单选题。

量化这道题的经典结论：六边形蜂窝布局下，同频小区中心距与小区半径之比等于 3K 的平方根；只考虑第一圈六个同频邻区、路径损耗指数为 gamma 时，信干比约等于这个比值 的 gamma 次方再除以 6。取 gamma 等于 3.5 算一笔账：

import math

gamma = 3.5
print("第一圈六个同频邻区的信干比量级：")
for k in [1, 3, 7]:
    cir_db = 10 * math.log10((3 * k) ** (gamma / 2) / 6)
    print(f"K = {k}：约 {cir_db:6.1f} dB")
# 输出：
# 第一圈六个同频邻区的信干比量级：
# K = 1：约    0.6 dB
# K = 3：约    8.9 dB
# K = 7：约   15.4 dB
​

三个数字把权衡摆上桌：K 等于 7 边缘信干比约 15 dB（若再计入更外圈邻区与阴影余量，实际部署还要打折扣），能稳定支撑中阶调制，但每个小区只有七分之一频谱；K 等于 3 信干比降到 9 dB 附近，换回三倍频谱；K 等于 1 全频谱可用，可 1 dB 不到的边缘信干比只够 QPSK 在重传兜底下苟活。经典 GSM 时代常取 K 为 7 或更小并配合功率控制；到了 LTE，答案变了。

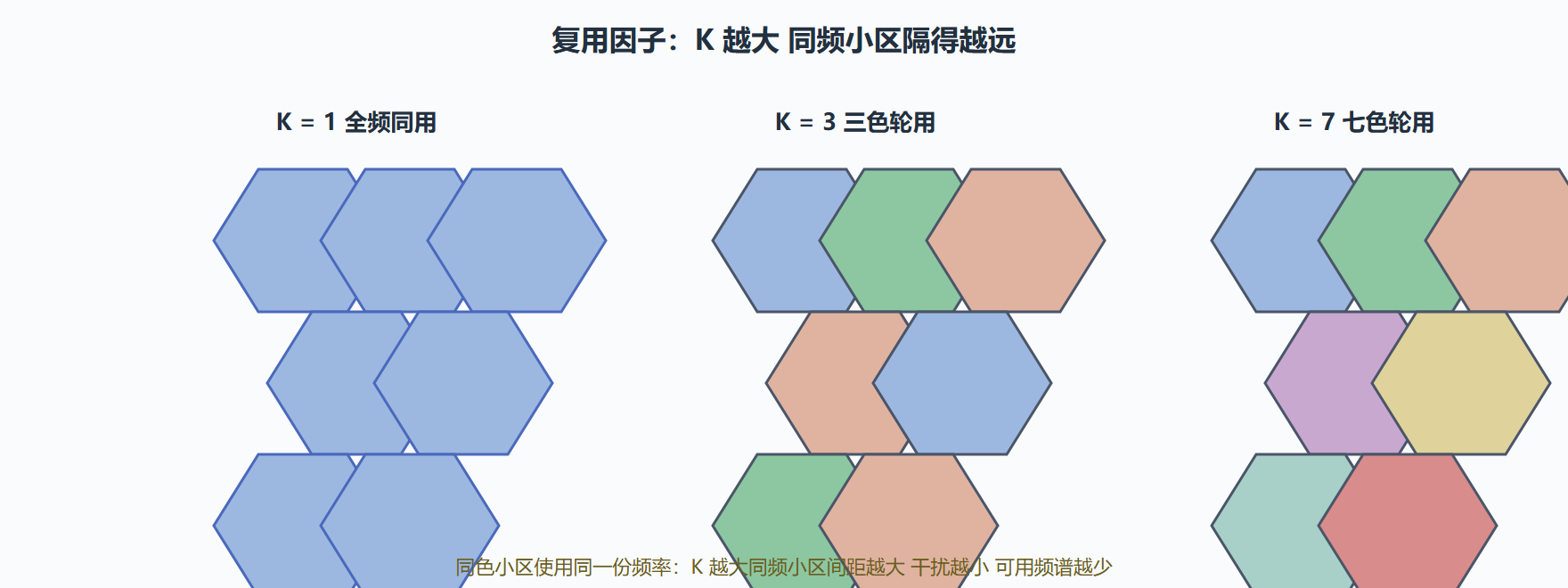

图：三种复用模式的蜂窝涂色

LTE 的豪赌：复用因子 1

LTE 干脆选了 K 等于 1——所有小区同频全带宽。底气来自三件武器：OFDMA 的子载波正交让小区内干扰近乎为零，剩下的邻区干扰交给调度器（第 5 章的 ICIC 与频率选择性调度避开冲突资源块）、波束赋形（空间隔离）和 HARQ（重传兜底）联合处理。这场豪赌的收益是频谱利用率翻倍、频率规划工作量骤减（不用再给每个小区配色）；代价是边缘信干比常驻低位，倒逼出整整一代干扰协调技术——第 5 章 5.3 节的三代方案，本质上都是在替 K 等于 1 还债。

值得注意的是，K 等于 1 并非教条。网络负荷极重的热点区域，运营商仍会人为做"软复用"——把边缘频段按 ICIC 方式划分，等效于局部回到 K 等于 3；而在 5G 超密集组网里，站间距小于五十米时，干扰管理的主战场已从频域转到空域波束。复用因子这个百年老概念，至今仍在以新形态上岗。

问题：把小区做小是不是就能无限扩容

问题：为什么室内有时要单独建一张"室分"网络

第一问问到复用思想的边界。理论上站距减半、站点数变四倍，容量确实翻几倍——但三个成本随之爆炸：建设与租金（每站都要机房、供电、传输）、切换信令（用户跨越小区的频率翻倍，4.3 节的移动性开销陡增）、干扰底噪（站距越小，终端到邻小区的距离越近，K 等于 1 的边缘困境越尖锐）。所以超密集组网只用在流量密度极高的商圈与场馆，网络扩容的第一选择仍然是加频谱、提频谱效率（更高阶 MIMO），把小区切小永远排在最后。第二问则是复用在三维空间的延伸：楼宇的钢筋结构让室外的宏站信号进门就衰减二三十分贝，与其在楼外加大功率硬灌，不如在楼内布放分布式天线或小站，用很低的重叠度重复使用同一段频率——室内外分层，正是"频率复用"从平面地图走向立体楼宇的现代形态，也为第 9 章的异构组网埋下伏笔。把这两问并排看还能读出一层更深的对称：平面上的小区切分与立体上的楼宇分层，做的都是同一件事——在空间维度上制造"足够远的重复使用"；理解了这一点，蜂窝、室分、超密集组网就不再是三个名词，而是同一个思想在不同尺度上的三次落地。

从公式到地图：规划的五道工序

频率规划不是画几个六边形就交差，标准工序有五步。第一步传播模型校准：拿路测数据修正 COST231-Hata 或 3GPP TR 38.901 的 UMa、UMi 模型参数，让预测误差收敛到几 dB 以内——模型不准，后面全白算。第二步覆盖预测：把校准后的模型叠在数字地图上，逐点计算场强，输出参考信号接收功率分布图。第三步干扰分析：叠加所有小区的预测结果，算出每个位置的信干噪比分布，找出冲突区。第四步参数优化：调整天线方位角、下倾角、发射功率，必要时挪站址，迭代到指标达标。第五步路测验证：建成后实测比对，偏差大的区域回头再校准。五步循环的结果，是每个基站拿到一份"频点、功率、天线参数"的配置清单。

⚠️ 常见坑：规划工具输出的"覆盖率"很好看，落地后投诉却集中在室内——因为预测多用室外模型，室内要再扣一二十 dB 穿透损耗。规划评审时务必把"室内深度覆盖"单独立项核算，别被室外均值骗过。

本节要点回顾

• 复用因子的本质：K 是"干扰换频谱"的旋钮，信干比随同频间距比的三点五次方增长；gamma 取 3.5 时 K 从 1 到 7，边缘信干比从约 1 dB 升到约 15 dB。
• LTE 的选择：K 等于 1 用满频谱，把干扰问题转交给调度、波束与重传——5.3 节的干扰协调技术都是这场豪赌的配套工程。
• 规划五工序：校准、预测、干扰分析、参数优化、路测验证，循环迭代；模型不准是万恶之源。
• 老概念的新生：软复用在热点复活，超密集组网把复用战场从频域搬进空域。
