8.2 QoS流与SLA保障

8.2 QoS流与SLA保障

本节摘要：QoS 是网络内部的区别对待机制，SLA 是写给客户的可量化承诺。本节讲 5G 的 QoS 流模型（5QI 定级、反射式 QoS）、端到端时延的四段分解与逐段压缩手段，以及 SLA 从签约、策略下发到监控闭环的完整链条——"确定性"三个字如何变成可以打勾验收的条款。

8.1 列完了三种客人的需求，本节把这些需求翻译成网络听得懂的规则：每条流什么等级、每个包走哪条队、每个承诺谁来盯。

从"尽力而为"到"按流定级"

4G 的 QoS 以承载为单位，粒度粗、配置重；5G 改成以 QoS 流为单位——一个 PDU 会话里可以并行多条流，每条流用一位到六位的 QFI（QoS 流标识）标记，贯穿核心网与空口直达基站。终端上的视频通话因此可以拆成两条流：音频走保证速率的 GBR 流、视频走非 GBR 流，各配各的规则。给流定级靠 5QI 索引表：每个 5QI 对应一组资源类型、优先级、时延预算与丢包率指标，调度器（第 5 章）照表执行。

这张表的巧思在"索引化"：业务方只要报一个 5QI 号，网络就知道该给什么待遇，不必逐参数谈判——把服务质量工程变成了查表操作。还有一个省信令的妙招叫反射式 QoS：终端观察到下行流的标记规则后，上行自动套用同样的 QoS 规则，省去网络逐流下发的配置信令——"照着来而不必再问一遍"。

时延的四段账

SLA 里最硬的条款是时延，而时延是四段之和：处理（编解码、协议栈）、排队（等调度）、传输（占空口的时间）、传播（电与光跑距离的时间）。5G 的压缩是逐段下刀的，一笔账看得最清楚：

# 端到端时延预算（毫秒）：处理 + 排队 + 传输 + 传播
budget_4g = {"处理": 4.0, "排队": 8.0, "传输": 1.0, "传播": 2.0}
budget_5g = {"处理": 1.0, "排队": 0.6, "传输": 0.25, "传播": 0.2}

def total(b):
    return sum(b.values())

print("端到端时延分解（毫秒）：")
for name, b in [("4G 典型", budget_4g), ("5G URLLC", budget_5g)]:
    parts = " + ".join(f"{k}{v:g}" for k, v in b.items())
    print(f"{name:<10} {parts} = {total(b):g} ms")
# 输出：
# 端到端时延分解（毫秒）：
# 4G 典型   处理4 + 排队8 + 传输1 + 传播2 = 15 ms
# 5G URLLC  处理1 + 排队0.6 + 传输0.25 + 传播0.2 = 2.05 ms

print()
print("传播段对比：本地机房 20 km 对比云机房 1000 km（光速五分之三）：")
c = 2e8  # m/s
for name, d_km in [("边缘机房", 20), ("远端云", 1000)]:
    ms = d_km * 1000 / c * 1000
    print(f"{name:<8} 单程传播 {ms:6.2f} ms  往返 {2*ms:6.2f} ms")
# 输出：
# 传播段对比：本地机房 20 km 对比云机房 1000 km（光速五分之三）：
# 边缘机房   单程传播   0.10 ms  往返   0.20 ms
# 远端云     单程传播   5.00 ms  往返  10.00 ms
​

两个结论直接从数字里跳出来。其一，排队是大头：4G 的 15 毫秒里 8 毫秒在排队等调度，5G 用迷你时隙与免授权把排队压到 0.6 毫秒——确定性业务的时延收益主要来自"不等"，而不是"跑得快"。其二，传播骗不了人：光速物理极限决定了 1000 公里外的云机房单是往返就要 10 毫秒，空口再快也无济于事——边缘计算（UPF 下沉）不是锦上添花，而是毫秒级 SLA 的先决条件。抖动的治理同源：拥塞与调度不确定性是主因，时间敏感网络的时间门控、确定性调度把"大概快"变成"准时到"。

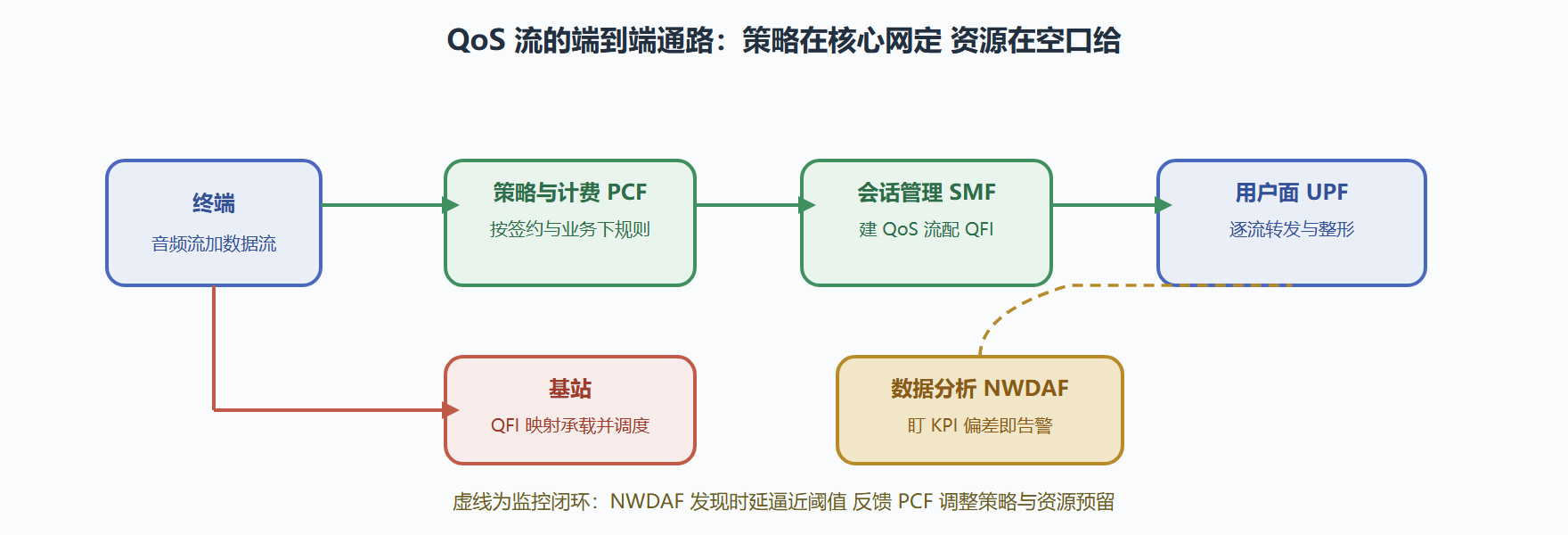

图：一条流的端到端 QoS 通路

SLA：把承诺写进合同再钉进网络

QoS 是网络内部机制，SLA 则是对外契约——"时延不超 10 毫秒、可靠性不低于 99.999%、月可用性 99.99%，违约赔付"。它的兑现链条分四步：签约，客户需求与运营商模板写入 UDM 签约数据；映射，会话建立时 SMF 读取签约加 PCF 策略，创建对应 QFI 的流；执行，UPF 与基站按流规则转发与调度；监控闭环，NWDAF 持续采集各环节 KPI，与阈值比对，逼近越界就触发策略调整或资源重配——第 10 章的 AI 原生网络把这一闭环越做越自动。

这条链上最容易掉链子的是"跨域"：空口达标、传输网排队、核心网处理，三段各有各的管理系统，端到端 SLA 要求三段联合预算——所以 SLA 的水位从来不是单点性能，而是全链路最慢一环的代言词。

⚠️ 常见坑：把 SLA 当成营销话术写进合同却不改网络配置。五个九的可靠性需要冗余路径与双连接支撑，10 毫秒时延需要边缘节点与专属切片——签约模板抄得再漂亮，网络侧没对应的资源预留，违约赔付就是唯一的兑现方式。

本节要点回顾

• 流级粒度：QoS 流加 QFI 取代 4G 承载，一个会话多流并行、各自定级；5QI 索引表把服务质量变成查表操作。
• 时延四段账：排队是 4G 的大头，5G 靠迷你时隙与免授权把"等"压掉；传播段由光速决定，毫秒级 SLA 必配边缘计算。
• 反射式 QoS：上行照抄下行规则，省掉逐流信令——机制设计里的"少问一句"。
• SLA 四步链：签约、映射、执行、监控闭环；端到端水位由最慢一环决定，跨域联合预算是兑现的前提。

实战延伸：5G QoS 的两个层级

第一层：QoS Flow（QoS 流）——5G 系统内的最小 QoS 单位，由 SMF 分配 QoS Flow ID（QFI）。一个 PDU Session 可以有多个 QoS Flow。

第二层：QoS Profile（QoS 配置）——描述这个流的关键参数：

• 5QI（5G QoS Identifier）：预定义的 QoS 特征表（如 5QI=1 是语音，5QI=80 是低时延视频）
• ARP（Allocation and Retention Priority）：资源分配优先级
• GBR / Non-GBR：保证比特率 / 非保证比特率
• 最大时延、误包率

实际映射：UE 发起的每个 IP 流被映射到合适的 QoS Flow，AMF/SMF 决定哪个流用哪个 5QI。这套机制保证 URLLC 流不会被 eMBB 流挤占带宽。

反例

"5QI 选错了影响小"——错配 QoS 会导致：

• URLLC 流量被错放到 eMBB 流 → 时延从 1ms 变成 50ms → 工业控制失效
• eMBB 流量被错放到 URLLC 流 → 浪费稀缺的 URLLC 资源
