6.1 翼型几何与绕流图画

6.1 翼型几何与绕流图画

本节摘要：翼型是机翼的二维切片。四个几何词（弦长、弯度、厚度、迎角）加一张绕流图，就足以解释升力的第一层直觉：上表面流线挤密、流速快、压强低，下表面相反。本节先统一语言，再读图，为 6.2 节的环量理论备好舞台。

升力问题最容易陷入循环论证：压强差产生升力（对），速度差产生压强差（对），速度差来自"上表面路程长、气流要同时到达"（错——上表面的气流反而先到）。把因果链彻底理顺，需要先有准确的语言和准确的图像。本节干这两件事。

翼型的四个几何词

弦长 c：前缘到后缘的直线距离，翼型的一切无量纲系数都以它为基准长度。弯度：中弧线（上下表面中点的连线）偏离弦线的最大程度，弯度大则"天生"能产生更多环量。厚度：上下表面之间的最大距离，主要关乎结构容积与阻力，对升力的直接影响次要。迎角 α：来流与弦线的夹角——请注意迎角属于"流动参数"而非几何参数，同一个翼型在不同迎角下是不同的气动对象。

一个参照系式的认知：低速翼型的厚度多在弦长的百分之十到十五，弯度百分之二到四，巡航升力系数零点三到零点六，最大升力系数一到一点五。第 1 章说翼型巡航雷诺数百万级，配合这组几何量级，就构成了低速翼型的完整"户口信息"。

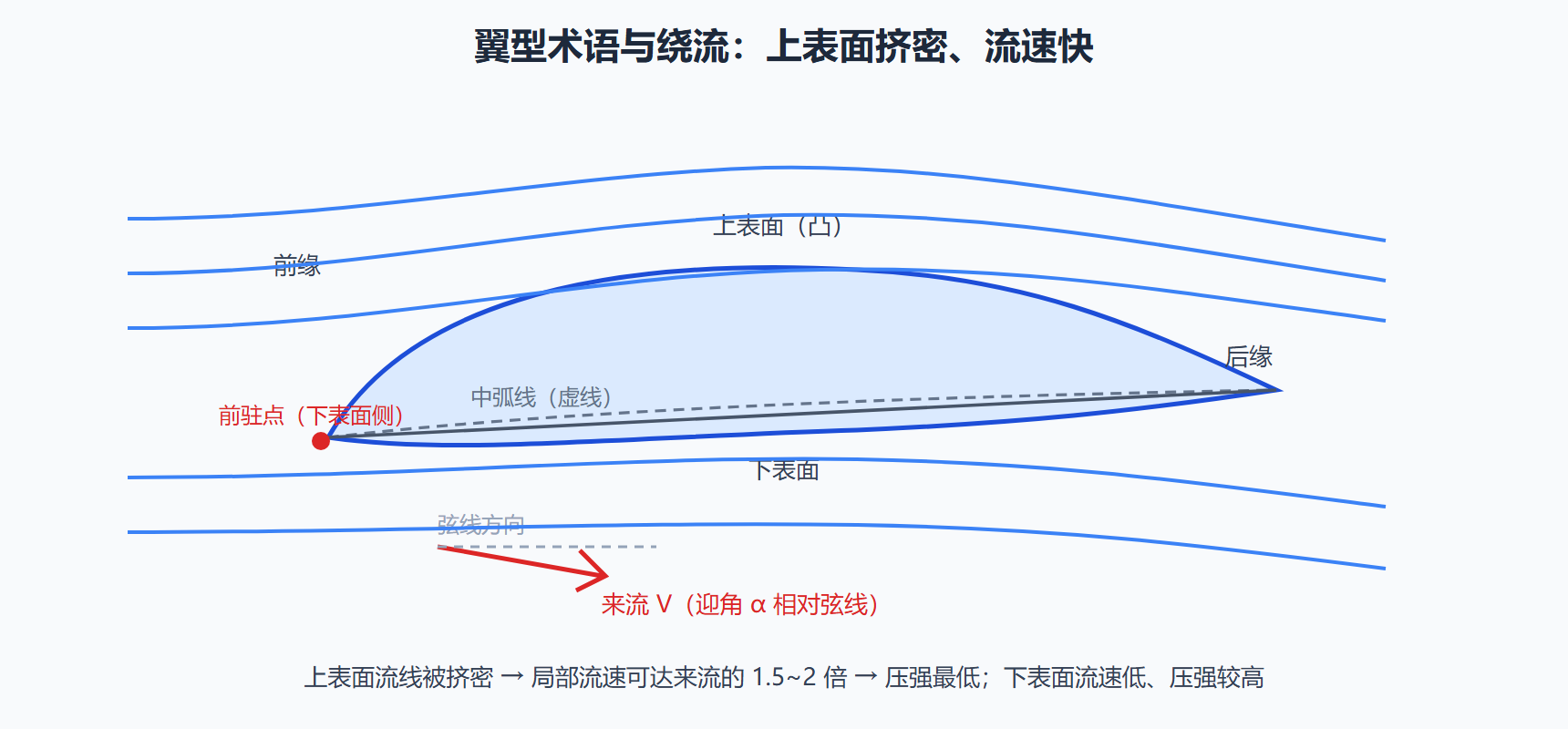

图：翼型几何术语与绕翼流线图画

读图：绕翼流动的三个特征

把来流调到正迎角，观察流线图上的三处细节：

• 前驻点在下表面。迎角为正时，前驻点不在头部正中，而是滑到下翼面靠近前缘处——来流在此分岔，一股"绕行"上表面（先抬头后加速），一股贴着下表面走。
• 上表面被"挤密"。翼型有厚度有迎角，上表面的通道被压窄，流线密集处流速升高，最侧点附近可达来流的一点五到两倍——这与 4.3 节圆柱的"两倍"是同一个量级直觉。速度高则静压低，上表面的吸力峰就在这里。
• 后缘平滑汇合。上下两股气流在后缘以相近的速度方向离开——这个看似理所当然的细节，其实是升力理论的钥匙（库塔条件，下一节的主角）。

有了图，升力的账目就能对上：上表面大面积吸力 + 下表面适度压力，沿表面积分，合力向上偏后。上表面吸力贡献了升力的大头（约三分之二），所以机翼上表面的光洁度比下表面金贵——这是维修车间与风洞共同的常识。

几何参数怎么拨

设计层面的直觉提前给出：迎角是最直接的旋钮，升力随迎角近似线性增长（升力线斜率，二维翼型约每弧度 2π，即每度约 0.11）；弯度决定零升迎角的偏移，弯度大则小迎角也能大升力，但阻力与力矩特性恶化；厚度主要给结构与油箱让位，同时影响失速的"脾气"（厚翼型失速温和，薄翼型容易突然掉升力）。这三个旋钮与第 5 章的压强梯度分布联动——把最低压强点摆在哪里、逆压段多陡，是翼型设计真正的手艺活。

翼型家族速写：几何参数如何长成"血统"

工程翼型有系统的命名与族谱。以经典的四位数字体系为例（如 4412 这类编号）：前两位合起来给出弯度占弦长的百分比及其位置，后两位给出厚度占弦长的百分比——一个编号就把弯度、厚度、最大厚度位置全部锁定，同名族内的翼型气动特性随参数平滑变化。现代层流翼型与超临界翼型在此基础上加入"压力分布倒设计"的思路：先画目标压强分布，再反解外形。从"给定外形算性能"到"给定性能造外形"，设计哲学的转身就发生在几何参数的用法上。

厚度分布本身也是语言：最大厚度位置靠前（约 30% 弦长），翼型壮实、失速温和、最小阻力雷诺数偏低；靠后（40%~45%），利于层流维持、低速阻力小，但对粗糙度敏感、失速偏突然。选翼型时这组参数的取舍，本质是在"对污染的容忍度"与"层流收益"之间议价。

问题：为什么机翼不干脆做成对称的平板？

平板不是不行——薄板翼在纸飞机与风筝上大量使用，小迎角下照样产生升力。问题出在三个地方：纯平板的流动对迎角极其敏感，迎角稍大前缘立刻分离（薄翼失速突兀）；结构上平板太薄，装不下翼梁与油箱；阻力上平板前缘的吸力峰又尖又高，摩擦与压差账都难看。弯度与厚度的组合正是为了同时解决"流动宽容度、结构容积、阻力品质"三件事——几何参数的每一分都有明确的账。

问题：翼型的上表面曲线为什么比下表面"重要"？

上表面贡献升力的大头，且上表面的流动状态更脆弱：吸力峰、逆压梯度、转捩与分离都集中在上翼面。设计修改中，上表面的曲率分布几乎直接写成压强分布；下表面更多承担"托底"与容积。机务维护里上翼面清洁度检查更严格、除冰优先保障上表面，逻辑同源——升力的主战场在上表面，资源就往哪里倾斜。

问题：迎角增大到某个程度，前驻点会不会"消失"？

不会消失，但会滑得很远。大迎角下前驻点退到下翼面靠近后缘的位置，从驻点绕行到上表面的那段路程变得很长，吸力峰与前缘之间形成极强的加速区——这正是薄翼型前缘分离泡（6.4 节）的温床。前驻点位置因此成为“绕流紧张程度”的目视仪表：它越远离头部，说明流体绕行越吃力，分离越近。风洞烟流视频里观察这个滑移，是判断临界迎角的快捷办法。

问题：设计中弦长、弯度、厚度谁先定？

顺序大体是厚度先行——结构与容积需求（翼梁高度、油箱、起落架收納）直接给出厚度下限；再由任务剖面选弯度与零升迎角；弦长最后由翼面积（升力需求除以动压与设计升力系数）与展弦比分配。这个顺序决定了翼型设计常在“给定厚度分布下优化弯度与压强分布”的框架里进行——几何参数的诞生顺序，就是设计自由度的优先级。

问题：读绕流图时如何快速判断迎角大致多大？

两个目视锚点：一看前驻点在下翼面的位置，迎角越大驻点越往后滑；二看后缘两条流线的夹角，正迎角下上下表面气流离开后缘时向下偏折（下洗），偏角随迎角增大。两个锚点配合，不用仪表也能把迎角估到两三度以内——这是读任何风洞照片或 CFD 云图时的免费福利。

本节要点

• 四个几何词：弦长定尺度，弯度定"天生环量"，厚度定结构与失速脾气，迎角是流动旋钮。
• 绕翼三特征：前驻点在下侧、上表面流速一点五到两倍、后缘平滑汇合。
• 上表面吸力贡献升力大头，上翼面光洁度优先保障。
• 升力随迎角线性增长，二维斜率每弧度约 2π；失速前这段线性是设计的主粮。

图画好了，但"上表面流速为什么恰好是那么多、升力为什么恰好是那么大"还悬着——下一节用环量把答案锁死。
