6.3 压力分布与升阻分解

6.3 压力分布与升阻分解

本节摘要：把翼型表面每一点的压强沿法向画成箭头或系数曲线，就是压力分布图——升力与阻力的原始凭证。本节教你读图：吸力峰在哪、逆压段多长、合力往哪指；再把合力分解成升力与阻力，引入升力系数、阻力系数与升阻比三个无量纲记账单位，并算一笔真实的升力账。

6.2 节的环量是"黑盒汇率"；这一节打开黑盒，直接看物面上的压强凭证。

读图：压强系数曲线

工程上把表面压强无量纲化成压强系数 Cp = (p − p∞) / (½ρV∞²)：分子是当地压强相对来流静压的偏差，分母是动压。Cp = 0 表示与来流同压；Cp = 1 是驻点（全部动压换成压强）；Cp 为负是吸力（当地压强低于来流）。按惯例画图时纵轴倒置（负值朝上），吸力峰朝上冒尖。

一个典型正迎角翼型的曲线剧本：下表面前缘附近出现正值峰（驻点与压力面），上表面前缘之后迅速冲出尖锐的吸力峰（Cp 可达 −1 到 −3），随后沿弦线缓慢回落（逆压段），在后缘与下表面曲线汇合（库塔条件的又一副面孔）。读图三问与 2.2 节一脉相承：吸力峰多高（决定当地流速与逆压陡度）、逆压段多长（决定分离风险）、两条曲线围成的面积多大（正比于升力）。

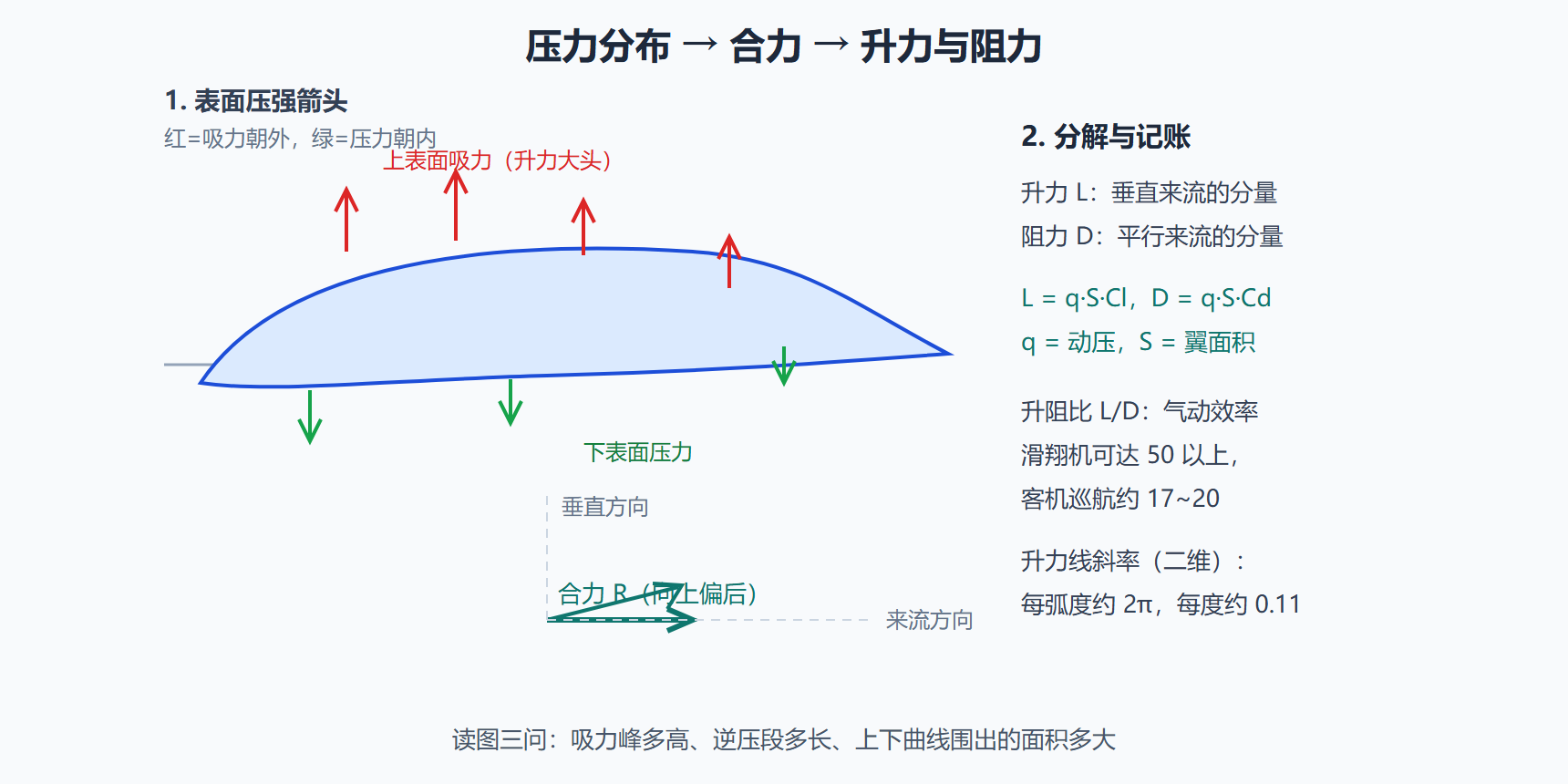

图：翼型压力分布与合力的升阻分解

系数化：把账记成无量纲

原始力随速度、面积、密度变化，不便于比较。除以动压与面积后得到系数：

Cl = L / (q·S)，Cd = D / (q·S)，q = ½ρV²
​

系数只依赖迎角、雷诺数、马赫数（第 1 章相似准则的兑现）。线性段内 Cl 随迎角按升力线斜率增长；Cd 由两部分合成：摩擦阻力（边界层的账，随 Cl 缓变）与压差阻力（形状与分离程度决定）。升阻比 L/D 是气动效率的单一指标，其最大值出现在"摩擦阻力与压差阻力各占一半"附近的迎角——飞机巡航状态就挑在最佳升阻比附近。

动手算：一架轻型飞机的升力账

轻型飞机巡航动压取 1000 Pa（约 40 m/s 海平面），机翼面积 16 m²，巡航 Cl = 0.45：

q, S, cl = 1000.0, 16.0, 0.45
L = q * S * cl
print(L)      # 7200 N，约 734 公斤力
​

七百多公斤的升力托起同量级的飞机重量——账目闭合。反算巡航所需 Cl：重量除以动压与面积，这就是"性能反推气动状态"的标准动作。若把速度提到 50 m/s，动压涨到约 1526 Pa，同样重量所需 Cl 降到 0.30——速度越高巡航迎角越小，这就是飞机爬升后机头姿态反而平的原因之一。

合力作用点：压力中心与焦点

合力的作用点叫压力中心，随迎角移动（迎角增大吸力峰前移，压力中心前移）。工程上更爱用焦点：升力增量作用的位置，薄翼型约在四分之一弦长处。焦点是纵向稳定性的判据锚点——全机重心在焦点之前，飞机纵向静稳定（6.4 节展开）。压力中心会跑，焦点基本不动，这就是设计文档里两者待遇悬殊的原因。

从 Cp 曲线到升力系数：一条完整的积分路线

把"读图"升级成"算图"。给定上下表面的 Cp 分布沿弦长 x 变化，上下表面之差 ΔCp(x) 沿弦长积分（除以弦长）就是截面升力系数：

Cl = ∫ [Cp_下(x) − Cp_上(x)] dx / c
​

反过来这条路线也能当"审计工具"：设计或 CFD 给出的 Cp 曲线，扫一眼围出的面积就能估 Cl 量级；若与升力线斜率的线性预估（迎角乘 0.11 每度）偏差超过两成，先怀疑吸力峰处发生了局部分离或转捩异常。压强分布与升力系数互为审计，是翼型工程师最常用的双向检查。

阻力方向的审计更精细：摩擦部分由边界层计算给出（第 5 章的 θ 账本），压差部分看后缘附近上下 Cp 曲线的"闭合情况"——曲线在后缘不闭合、留有压差缺口，就是分离或厚尾迹的信号。急攻手设计的翼型后缘翘曲不足，常常输在这条缺口上。

问题：为什么翼型手册的极曲线总标注雷诺数？

因为极曲线整体随雷诺数漂移：雷诺数低时边界层厚、易分离，升力线斜率偏低、阻力桶偏窄、最大升力系数缩水；雷诺数升上去，整条曲线向"高效率"方向平移。同一翼型在模型雷诺数（几十万）与全尺寸雷诺数（几百万）下是两张不同的成绩单。读手册数据的第一件事是核对雷诺数标注，与自己工况对表——第 1 章相似准则的教训，在翼型选型时最常被忘。

问题：升阻比有没有理论上限？

单翼型截面在低雷诺数下能做到一百以上，高雷诺数亚声速翼型普遍在几十到一百区间；整机因为要加机身、尾翼、挂架等"不产升力但产阻力"的部件，数值掉到十几到二十几（滑翔机因全机都为升力服务而例外）。上限的存在来自诱导阻力的平方税与摩擦的面积税，两者都是升力与尺寸的函数——"效率天花板"是设计需求与物理定律的谈判结果，不是某个部件的单项成绩。

问题：风洞测压孔打得足够密，就能完整还原压力分布吗？

接近但不完全。孔有最小间距（打孔本身扰动流动、削弱结构），吸力峰这类尖峰特征容易被“采样不足”抹平；现代方案用压敏漆（ PSP，涂层在紫外激励下发光强度随氧分压变化）做全场连续测量，再抽几个孔做标定交叉验证。全数字流程里，CFD 的 Cp 云图与 PSP 云图直接逐像素对比，压力分布的审计效率比几十年前高了一个量级——工具在换，“上下曲线围出面积”的审计逻辑不变。

问题：升力系数 0.5 时上下表面各贡献多少？

以典型正迎角翼型为例，上表面吸力的积分贡献约三分之二到四分之三，下表面压力贡献余下部分。比例随弯度与迎角变化：大弯度低迎角时下表面贡献上升，小弯度高迎角时上表面几乎独扛。这个比例是气动布局的常识底账——凡是“上表面流动品质”相关的威胁（雨蚀、结冰、漆面剥落），对升力的影响都按这个权重放大。

本节要点

• 压强系数 Cp 把表面压强标准化，读图三问：峰高、逆压长度、围出面积。
• 系数化 Cl、Cd 只依赖迎角与相似参数，是跨尺度比较的通用货币。
• 升阻比最大化点是巡航设计的锚；摩擦与压差各半附近达成。
• 动压-面积-系数的乘法账能直接反推飞机状态，手算即可完成。
• 焦点约在四分之一弦长，是纵向稳定性的锚点；压力中心会漂移，别拿它定位。

升力账会算了，但升力有上限——超过临界迎角，第 5 章的分离剧情全面接管。下一节进入失速与力矩。
