8.1 风洞实验技术

8.1 风洞实验技术

本节摘要：风洞是"把流动关进盒子"的仪器：用可控、可测、可重复的气流流过模型，生产升阻力与压强数据。本节讲清回路构型与各段职能，把第 1 章的相似准则落成缩比试验的操作纪律，介绍天平测力、压强扫描、流动显示三条数据生产线，并用动量法给天平数据交叉验证。

理论书里所有系数（Cl、Cd、Cp）的原始出处，绝大多数是风洞。理解数据怎么生产，才知道它能信到几分。

回路构型：各段的分工

回流式风洞像一个闭合的环形赛道，气流循环一圈经历五段旅程：

• 动力段：风扇阵列输入能量，补偿气流一圈的摩擦损失——风洞的本质是"持续付费买动压"的设备；
• 扩压段：试验段之后逐渐扩张，把动压换回静压，降低风扇前的流速以省功率（面积-速度反比的反向应用）；
• 拐角导流片：四处 90 度拐弯处的一排排小翼，防止气流分离与旋涡；
• 稳定段：蜂窝器与阻尼网梳理来流，把湍流度压到千分之几——试验数据质量的隐形功臣；
• 收缩段：面积收缩比通常 7 到 10 比 1，风速放大的同时把流场"洗"得更均匀（不均匀性按收缩比同比例压缩）。

试验段是唯一"营业"的部分，其余四段全是为它服务的后勤。开路式风洞（直排大气）结构简单、成本便宜，多用于教学；回流式效率高、流场稳定，主力型号试验都在这里。特种风洞再按需加码：增压风洞靠提高密度买雷诺数，低温风洞靠把气体降到深冷进一步加密，暂冲式风洞用高压气罐瞬间放气换取超声速流场。

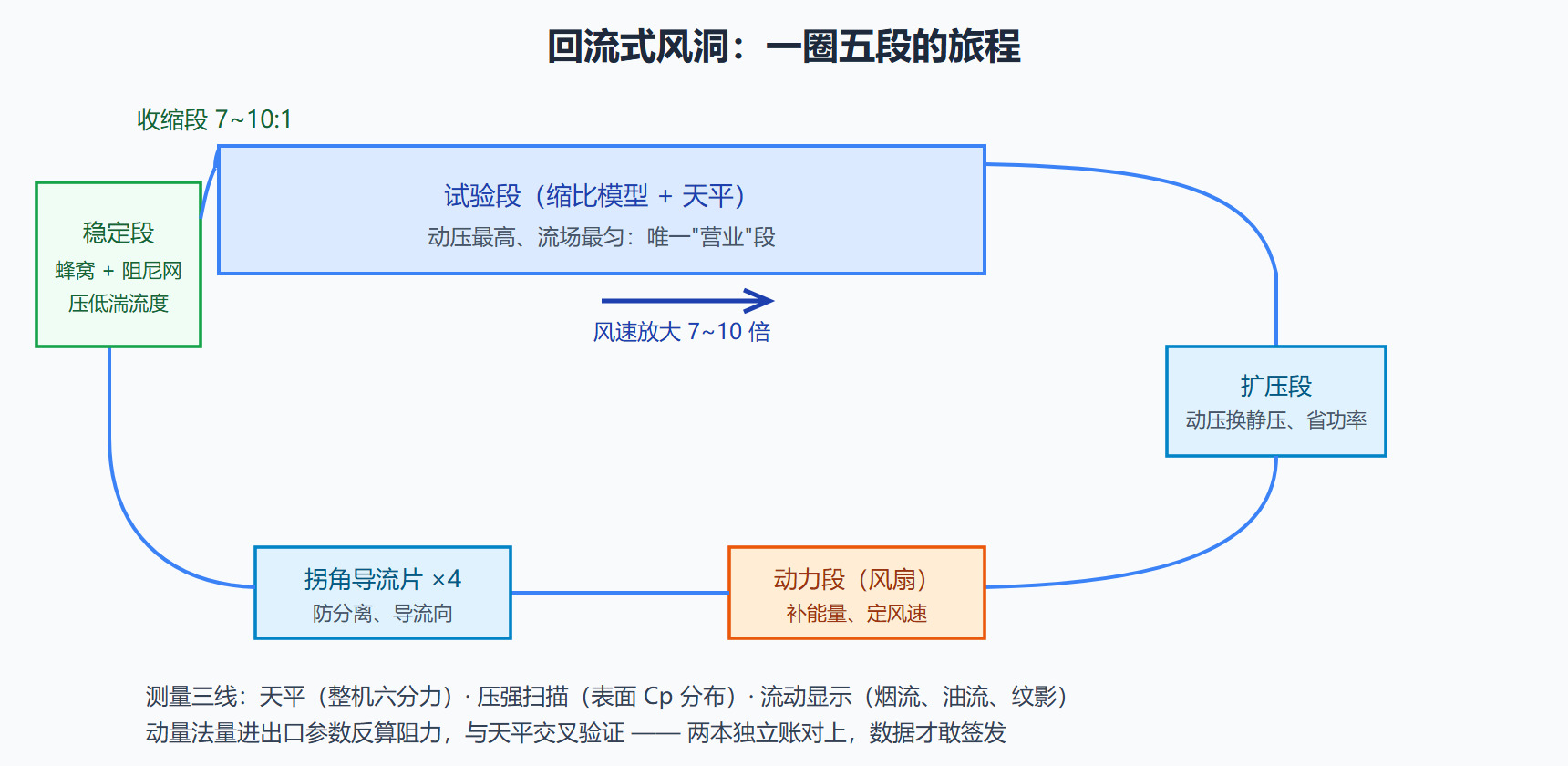

图：回流式风洞回路与测量布局

相似准则落地：缩比的两难

第 1.3 节的两难在这里变成操作问题：模型缩了 n 倍，雷诺数想保住就得让 U·ρ/μ 放大 n 倍——速度放大撞马赫数红线，密度放大只能上增压或低温。实际试验的折中方案按优先级排：

• 能增压就增压：汽车与建筑风洞常在常压凑合，航空型号试验尽量上增压风洞；
• 雷诺数对不齐时外推：测若干个亚尺寸雷诺数，用摩擦阻力的雷诺数标律修正到全尺寸——修正量本身带误差，是型号阻力的主要争议来源；
• 别让马赫数失真：高速试验里马赫数优先于雷诺数（激波位置对马赫数极敏感），雷诺数亏损靠外推补。

除此之外还有几项经典的"试验修正"：洞壁干扰（模型挤占流道、等效迎角偏移）、支架干扰（天平支杆的附加气动力）、堵塞修正——原始数据都是"毛坯"，签发前要过一套修正流水线。风洞数据与飞行实测之间历史性的系统偏差，多半就是修正链上某一环的锅。

三条数据生产线

天平测力：模型吊装在内置应变天平上，六分量（三力三矩）同时输出。天平是风洞的"心脏"，量程与精度按型号定制，一次吹风（run）就是一组攻角或侧滑角扫描。压强扫描：模型表面布设数百个测压孔，电子扫描阀逐点采样，产出 Cp 分布——6.3 节那张压力分布图的原始凭证。流动显示：烟流线看流向与分离区，油流膜看壁面摩擦线走向（分离线、再附线一目了然），纹影靠密度梯度成像——激波在纹影照片里是一道清晰的黑白条纹，7 章的激波几乎张张都有纹影出处。三条线各答一类问题：天平答"多少力"，测压答"力从哪来"，显示答"为什么是这样"。

动手算：一次吹风的数据自洽检查

某翼型试验：模型弦长 0.15 m，风速 60 m/s，天平升力 92 N。先查状态与算系数：

import math
rho, V, S, L = 1.225, 60.0, 0.9, 92.0
q = 0.5 * rho * V * V            # 动压约 2205 Pa
cl = L / (q * S)                  # 约 0.464
Re = rho * V * 0.15 / 1.79e-5    # 约 6.1e6
print(q, cl, Re)
​

Cl 约 0.46、雷诺数约六百万——与该翼型手册曲线在设计升力系数附近的值比对，偏差小于百分之一，数据自洽。这套"算动压、除面积、对手册"的三步自检，是任何气动试验数据签发前的例行公事，也适合你在读别人数据时反向核对。

为什么风洞模型贵得离谱

一个全金属精细风洞模型的报价常抵得上一台豪车，钱花在三处：精度——外形偏差直接换算成气动误差，型面公差常压到零点几毫米以内，曲面要五轴数控再加手工研修；测量基建——几百个测压孔的钻孔、气管走线、天平舱的定制加工，每个孔都是工序；强度与配重——模型要在动压下扛住抖振与动载荷，还要凑足天平量程的刚度配比。加上一"期"试验的排队周期动辄数月，模型费与试验费才共同构成"数据很贵"的完整含义。理解这份成本结构，就理解了为什么型号研发把 CFD 提前到风洞之前"筛掉九成候选外形"——风洞吹的是决赛，CFD 打的是海选。

问题：天平的"六分力"都测什么？

三个力三个矩：升力（垂直）、阻力（顺来流）、侧力（横向），加俯仰、偏航、滚转三个矩。天平内部应变桥把六个分量解耦输出，静标（加载标定）与动标（旋转温度漂移）之后才敢上机。数据链上任何一环的系统性偏差——支架干扰、洞壁干扰、来流偏角——都会同时污染六个分量，所以每次试验都要跑"空白支架"与"空风洞"的对照吹风，把非模型贡献从账上剥掉。测的是力，修的是体系，天平数据的可信度来自这套修正纪律。

问题：流动显示的"颜值"数据怎么变成定量结论？

烟流与油流照片先定性，再按规范转定量：油流谱的分离线与再附线走向对应壁面摩擦为零的奇点线，可以与 CFD 的壁面摩擦线图逐条对账；烟片流的剥离位置给分离点；纹影图像的激波角度可以用斜激波关系反推波前马赫数。显示数据的价值在"对账"：它与天平、测压两条独立证据链闭合，试验结论才落锤。三线合一的复核流程，是 8.3 节"确认"思想在风洞里的预演。

本节要点

• 风洞五段各司其职：风扇供能、扩压省功率、导流片保流场、稳定段降湍流、收缩段提质放大。
• 缩比两难的现实解：能增压就增压，雷诺数靠标律外推，高速试验马赫数优先。
• 原始数据必过修正流水线：洞壁、支架、堵塞三件套。
• 三条数据生产线分工：天平答多少、测压答哪来、显示答为什么。
• 动量法与天平交叉验证；拿到任何系数先做"动压-面积-对手册"三步自检。

风洞再大，雷诺数与成本总有上限。另一半裁决权在计算机手里——下一节 CFD。
