3.4 光纤激光器与特殊激光器

3.4 光纤激光器与特殊激光器

本节摘要：把增益介质拉成一根玻璃丝，散热与导光一举两得——双包层结构让光纤激光器在二十年内把单模输出从瓦级推到万瓦级，成为固体激光器最强劲的挑战者。特殊激光器（染料、准分子、化学、自由电子）则以"物理上绕开常规路线"换取特殊波段与特殊能力，家族对照在这里收束成一张完整的选型地图。

光纤激光器：把增益介质变成波导

光纤激光器本质是"拉成丝的固体激光器"：掺 Yb³⁺/Er³⁺/Tm³⁺ 的石英纤芯即增益介质。但它真正改写行业格局的是三个结构巧思。

巧思一：波导即谐振腔。 光被纤芯-包层折射率差约束，永不"跑出光路"——固体激光器担心的失调、光路漂移在这里不存在。用光纤光栅（FBG）代替腔镜，一对光栅把反射率写在光纤里，腔长可以做到几米甚至几十米，纵模间隔 c/2nL 只有几 MHz 到几十 kHz，天然窄谱。

巧思二：双包层泵浦。 早期光纤激光器的死结是纤芯太细（单模芯径 610 μm），多模泵浦光根本耦合不进。双包层结构给出妙解：内包层（直径 125400 μm）横向包裹掺镱纤芯，泵浦光打进内包层，横穿纤芯时被逐步吸收。泵浦耦合从"对准单模"变成"灌满水管"，泵源可以用最便宜的多模大功率半导体激光器——用几何结构换亮度预算，这是光纤激光崛起的第一杠杆。

巧思三：表面散热。 光纤的表面积/体积比是固体棒的百倍以上，热量沿全长均匀散出，没有热透镜、没有热致双折射的集中爆发——于是"高平均功率 + 近衍射极限光束"这对传统矛盾被同时化解。单模万瓦（IPG 2013 年演示 100 kW 级多模、单模 10 kW 级）成为现实，工业金属切割市场在 2015 年后完成光纤化替换。

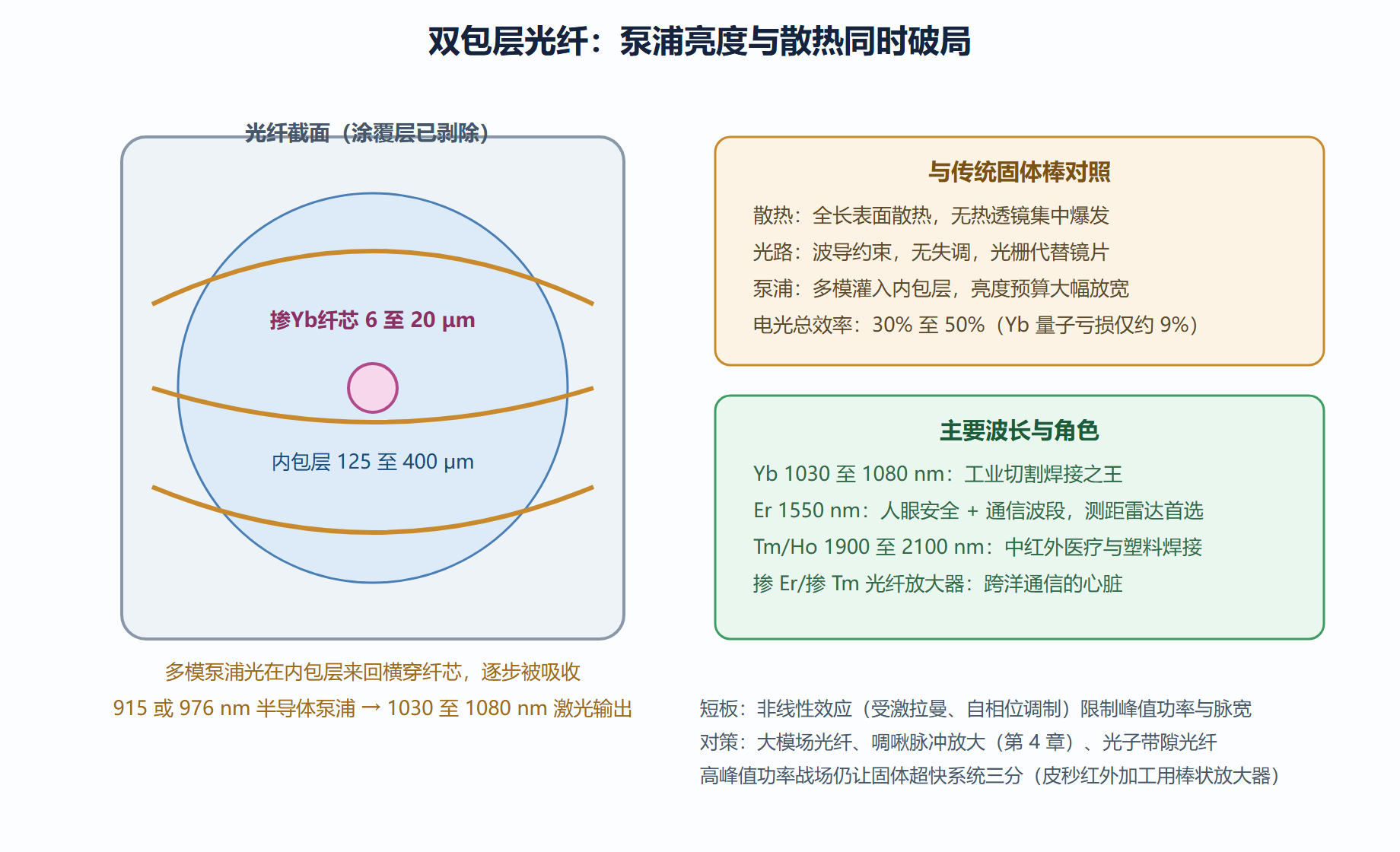

图：双包层光纤激光器结构与功率演进逻辑

对照第 2 章的阈值公式读这组数字：Yb 离子量子亏损仅约 9%（976 nm 泵 1030 nm 出光），是稀土里最低的之一，斜率效率 80% 以上直逼量子极限；增益截面小（Yb ≈ 6×10⁻²¹ cm² 量级）本该是缺点，但几米长的波导把总增益补足——截面小 + 介质长 + 散热好的组合，与固体"截面大 + 介质短 + 散热难"恰成镜像。光纤的真正软肋是非线性：超长作用距离让受激拉曼散射与自相位调制在高峰值功率下失控，所以超短脉冲、高峰值功率的战场（皮秒/飞秒精密加工）至今仍是固体超快系统的主场。

特殊激光器：绕开常规路线的奇兵

染料激光器：有机染料分子溶于溶剂，能级是宽连续带，可在 340~1200 nm 间连续调谐——它曾是"可调谐"三个字的唯一答案，撑起了超快锁模（环形染料激光器 1981 年首破 100 fs）与光谱学三十年的江山。代价是染料循环系统、毒性、光漂白。2000 年后被钛宝石全面替代，但"宽增益带 = 可调谐 = 可锁模"的物理逻辑由钛宝石原样继承。

准分子激光器：稀有气体卤化物（ArF、KrF、XeCl）只在激发态"愿意"结合成分子，出光后分子即刻解离——这种"自毁式"跃迁天然无下能级堵塞，等效四能级的极致。ArF 193 nm 深紫外是芯片光刻（DUV 世代）与眼科 LASIK 手术的独占波长：光子能量 6.4 eV 足以直接打断化学键，"冷烧蚀"切角膜而不热损伤。气体剧毒、腔体庞大、寿命以千万发计——但在深紫外，没有对手。

化学激光器：直接用化学反应的释能泵浦（HF/DF：F + H₂ → HF* + H；氧碘：单态氧传能碘原子出 1.315 μm）。不需要电源，适合野外大功率——机载/车载化学氧碘激光器（COIL）曾是强激光武器的方案主角。效率可观、功率可达兆瓦级，但燃料后勤与尾气污染让它逐步让位于电驱动的光纤/固体路线——"化学泵浦 vs 电泵浦"的对照，本质是能量密度与后勤便利的权衡。

自由电子激光器（FEL）：跳出能级跃迁的框架——相对论性电子束穿过周期磁场（摇摆器），电子的"聚束"把动能直接变成相干辐射。波长由电子能量与磁场周期连续决定，从太赫兹到 X 射线全谱可调。X 射线 FEL（如 LCLS、SACLA）是唯一能出飞秒级 X 射线激光的光源，结构生物学的"衍射先于解体"成像就靠它。体积巨大、造价以十亿计，但它宣告了一件事：激光的极限不是能级表，而是物理想象力。

家族对照收束：一张选型总表

读表方法：先按波长淘汰（应用决定波段），再按峰值/平均功率分叉（脉冲能量找固体，平均功率找光纤），效率与体积做末位否决。四把尺子（加宽、截面、量子亏损、波长）在此全部用上——第 4 章开始，我们给这张静态表加上"时间"这第五个维度：脉冲。

数字算例与中红外空白

算例：微环微腔之外的普通光纤激光腔算一遍。 掺 Yb 光纤腔：光纤长 3 m，n = 1.45，FSR = c/(2nL) = 3×10⁸/(2×1.45×3) ≈ 34.5 MHz；输出光栅 R = 10%，高反光栅 R > 99%，往返损耗以光栅透射为主——阈值增益由 3 m 光程补足，即使截面小（Yb 约 6×10⁻²¹ cm²），总反转需求仍低。33 m 的长腔则 FSR 掉到 3 MHz——单纵模线宽可压到 kHz 量级，这就是窄线宽光纤激光器把腔拉长的原因。长波导补小截面，FSR 换窄线宽，两个设计自由度互为对价。

中红外空白带：25 μm 被称为"分子指纹区"（多数气体分子的基频振动吸收在这里），却长期缺好光源——石英光纤在 2.4 μm 以上强吸收，传统固体介质少有合适能级。当前三条补位路线：掺铥/钬光纤（22.1 μm）、中红外 OPO（4.4 节参量技术）、以及超连续谱（飞秒脉冲在软玻璃光纤里展宽成白光梳）。这条空白的战略价值（气体检测、红外对抗）说明：家族对照表的"波长"一列，本质是一张待开发地图——哪里没有好光源，哪里就是下一代器件的赛场。

FAQ：两个问题

问：光纤激光器既然免维护，为什么超快加工厂还在用固体放大器？ 峰值功率上限不同：光纤的非线性（拉曼、自相位调制）限制单脉冲峰值，高脉冲能量（数百 μJ 级 ps 脉冲）的红外加工仍由棒状/板条固体放大器承担。商业上常见"光纤振荡器 + 固体放大器"或 CPA 大系统的混合架构——两个家族各干擅长的一段，这是"对照"思维的直接工程应用。

问：准分子激光器的气体有毒为什么还拆不掉？ 193 nm 波段没有替代者：全固态路线（Nd:YAG 六倍频 177 nm/五倍频 213 nm）能量效率极低且晶体寿命有限，抵不上 ArF 的工业成熟度（亿发级寿命、khz 重频、焦耳级脉冲）。光刻与 LASIK 对波段的"独占需求"让毒性与体积成为可接受的成本——应用锁定波段，波段锁定技术路线。

本节要点回顾

• 双包层光纤用几何结构换亮度预算：多模泵浦灌内包层、波导免失调、全长表面散热三大巧思；
• Yb 光纤量子亏损约 9%，斜率效率 80%+；软肋是非线性效应限制峰值功率与脉宽；
• 染料→钛宝石完成可调谐交接；准分子 193 nm 靠自毁式跃迁独占深紫外；化学激光用反应释能换野外大功率；FEL 跳出能级框架直通 X 射线；
• 家族选型总表的读法：波长淘汰 → 峰值/平均分叉 → 效率与体积否决。
