5.1 高斯光束与光束质量M2

5.1 高斯光束与光束质量M2

本节摘要：TEM₀₀ 模的光场是高斯分布，传播行为由三个量完全决定：束腰 w₀、瑞利长度 z_R = πw₀²/λ、远场发散角 θ = λ/(πw₀)。真实光束用 M²（衍射倍增因子）度量偏离：聚焦光斑 = M² × λ/(π·NA)。本节给出传播公式、q 参数的使用方法与 M² 的工程含义。

腔选出了纵模频率（第 2 章），这一节管光束的横向形状与它的传播命运。高斯光束是唯一需要精通的"理想光束"——不是因为所有激光器都输出它，而是因为它定义了衍射极限这把尺子，其他一切光束都用"偏离它多远"来打分。

高斯光束三要素与传播公式

TEM₀₀ 模的场振幅沿径向呈高斯分布，光强 I(r) = I₀·exp(−2r²/w²)，其中 w 是光强跌到中心 1/e² 的半径（束半径）。传播时 w 随 z 双曲变化：

w(z) = w₀·√[1 + (z/z_R)²]，其中 z_R = πw₀²/λ

三个特征区间值得记住。束腰区（|z| < z_R）：光束近似平行，波前弯曲缓慢——准直应用要把工作距离控制在 z_R 内。远场区（|z| > 3z_R）：光束线性发散，半发散角 θ = λ/(πw₀)——衍射极限的反比定律：束腰越细，发散越凶，这是无法绕过的物理税。代入数字：w₀ = 1 mm 的 1064 nm 光束，z_R ≈ 2.95 m，θ ≈ 0.34 mrad；w₀ = 2 μm 的光纤输出（105 μm 芯径耦合后的有效模场更小），z_R ≈ 12 μm，几乎瞬间发散——为什么小光斑难保持、为什么长距离传输要先扩束，公式一句话说清。

共焦参数区：z_R 恰是"近场/远场"的分水岭，2z_R 称为共焦参数 b。高斯光束还有波前曲率 R(z) = z[1+(z_R/z)²]，束腰处平面波（R→∞），z_R 处弯曲最狠（R = 2z_R），远场又趋于球面波。聚焦设计（透镜焦距 f、光斑位置）全部可以用复曲率参数 q 一次算完：

1/q = 1/R − i·λ/(πw²)，过任何光学系统只需 q' = (Aq+B)/(Cq+D)（ABCD 传输矩阵）

这是 2.3 节光线矩阵的复数版——同一套 ABCD 语法，实数管光线追迹，复数管高斯模，腔设计与光束设计在数学上合流。腔的自再现模条件（往返矩阵作用后 q 不变）正是稳定性条件的来源：稳区图上稳定区的物理内涵，就是存在这样的自再现高斯模。

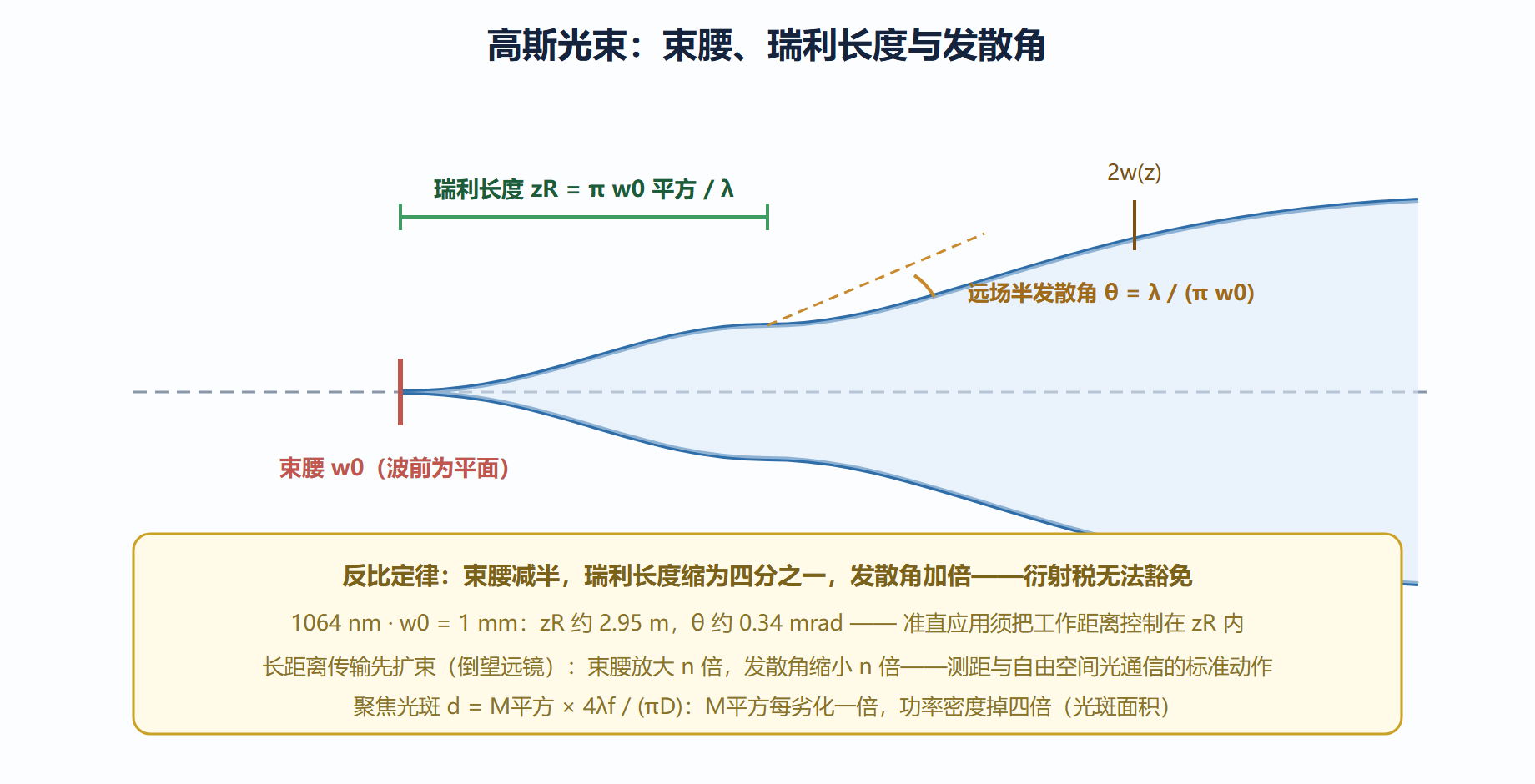

图：高斯光束传播要素

M²：给真实光束打分的通用语言

理想很丰满，实际激光器因热畸变、高阶模掺入、光学件缺陷，输出偏离纯 TEM₀₀。国际标准（ISO 11146）用 M² 量化：分别实测近场束腰与远场发散角，M² = π·w₀·θ/λ（实际光束的光束参数积除以理想值）。它满足守恒式：M² 沿任意无像差光学系统传输不变——聚焦后光斑直径 = M² × 4λf/(πD)，所以 M² 是"聚焦能力缩放因子"。

工程数字锚点：He-Ne 与单模光纤激光 M² < 1.1；优质 DPSSL 1.11.3；工业多模光纤激光（芯径 50 μm）M² 约 1025；半导体激光快轴不经校正可达 50 以上。加工用户拿 M² 直接算光斑算功率密度，这就是它成为采购单必填项的原因。提升 M² 的手段都在腔内：限模光阑砍高阶模（代价是模体积与功率）、腔参数优化（工作点离稳区边界远一点）、增益均匀泵浦（热透镜不对称是 M² 劣化的头号来源——6.1 节的主角）。

光束整形是 M² 的姊妹话题：把高斯分布整成平顶（匀化）用于照明与光刻，用衍射光学元件（DOE）分束成阵列用于并行加工，或把椭圆半导体激光光斑整成圆形。共同思想：M² 说的是"能量在衍射极限之外摊了多少"，整形说的是"摊开的部分怎么重新排列"——两者不矛盾，但都不能突破 M² 的守恒底线。

一个实用计算例

设计打标系统：光纤激光 1064 nm，M² = 1.3，光束直径 D = 6 mm，场镜 f = 160 mm。衍射极限光斑 d₀ = 4λf/(πD) = 4×1064e-9×0.16/(π×0.006) ≈ 36 μm；实际光斑 d = 1.3×36 ≈ 47 μm。功率密度 = P/(π(d/2)²)：100 W 连续时光斑内约 5.7 MW/cm²——够金属打标。若 M² 劣化到 5（多模），光斑 180 μm，密度掉 16 倍，打不动了。采购与验收时，M² 报告比功率报告更接近"能不能干活"——这是本节最值钱的工程结论。

两道设计算例：扩束与聚焦

算例一：自由空间光通信的扩束设计。 需求：1064 nm 光束传 2 km，收发口径 8 cm。直接发 2 mm 束腰？发散角 0.34 mrad，2 km 后光斑 0.68 m——能量浪费殆尽。正确做法是倒望远镜扩束：先扩 20 倍到 40 mm，发散角压到 0.017 mrad，2 km 后光斑约 34 mm，接收口径内捕获大部分能量。扩束倍数 = 两透镜焦距比，代价是系统对指向误差更敏感（光束细了，0.1 mrad 的抖动就是半光斑）——扩束买发散角，付的是指向精度，自由空间光链路与激光雷达的望远镜设计都在这条天平上。

算例二：聚焦光斑的完整链路。 光纤激光切割头：1080 nm，输出芯径 20 μm（数值孔径 0.07），准直后光束直径 8 mm，聚焦镜 f = 125 mm。聚焦光斑 ≈ 20 μm × (125/准直焦距)——若准直镜 75 mm，光斑约 33 μm。功率 6 kW 时功率密度 = 6000/(π×(16.5 μm)²) ≈ 7 MW/cm²——深熔焊接门槛（10⁶ W/cm²）轻松跨过。若 M² 劣化到 3（多模芯径 50 μm 的光纤），光斑 82 μm，密度掉 6 倍——切不动 20 mm 碳钢。整条链路只有两个变量：芯径（光源）与焦距比（光学），加工能力在买光源的那一刻就被光束质量锁了大半。

光纤耦合的窗口：为什么是 105 μm

工业激光的输出口径几乎清一色 105/50/25 μm 三档芯径，这个数字不是拍脑袋。耦合条件：光纤芯径 ≥ 入射光斑直径 × 1.2（对准余量），数值孔径 ≥ 入射发散半角。以 M² = 1.3 的 20 W 单模光纤激光为例：光斑约 3 mm、半角约 4 mrad，理论 10 μm 芯径即可装下——但加工光源要的是"多模粗芯 + 大 NA + 免维护"，于是行业把平衡点定在 105 μm/0.22 NA：芯径放大换对准宽容（现场换切割头不用精调），NA 放大换弯曲半径友好（拖链安装）。光缆化的代价是光束质量预先降档——105 μm 芯径光源的天花板就是 BPP ≈ 22 mm·mrad（M² ≈ 6.5），精密焊接选 50 μm、超快精密直接免纤输出，档位选择即是应用选择。

FAQ：两个问题 BPP（光束参数积）= 束腰半径 × 半发散角 = M² × λ/π，单位 mm·mrad。它比 M² 更贴合工业习惯：直接乘以聚焦镜焦距就得光斑尺寸。换算关系记住一个锚点：M² = 1.3 的 1080 nm 光束，BPP ≈ 0.45 mm·mrad；工业切割要求 BPP < 4，焊接要求 < 2.5。

问：能不能用光圈把光束"切"成更好的 M²？ 切不出。光阑砍掉的是高阶模的能量（功率同步下降），剩下的部分 M² 确实改善，但"单位功率的光束质量"（亮度）并没有变好——亮度才是守恒的硬通货。真正提升 M² 的手段在腔内（限模设计、均匀泵浦），腔外一切操作都是再分配。

本节要点回顾

• 高斯光束三要素 w₀、z_R = πw₀²/λ、θ = λ/(πw₀)，反比定律：束腰减半、z_R 缩四分之一、θ 翻倍；
• q 参数把高斯光束装进 ABCD 矩阵语法，与腔的稳区设计合流于自再现条件；
• M² = πw₀θ/λ 沿无像差系统守恒，聚焦光斑 = M² × 衍射极限，是采购验收的硬指标；
• 提升与利用：腔内限模与均匀泵浦提升 M²，平顶/DOE 整形重排能量分布，两者都不能突破守恒底线。
