本节摘要：把光源、调制器、波导、探测器缩进毫米级芯片，光学系统获得与电子学同款的"摩尔叙事"。但增益介质上芯片遭遇硅不发光的死结，微环腔则把第 2 章的腔物理推到厘米级等效光程与微秒级光子寿命的新参数区。异质集成（III-V 嫁接硅光）是当前的主攻路线，应用地图从相干通信模块铺到 FMCW 激光雷达与光计算。

7.1 节动了 n̄ 轴，本节动尺度轴：把前三章的光学台整体缩进芯片。这不是简单的"小型化"——尺度变了，每个参数的量级都变，器件性格跟着变。用对照法读：分立系统里每件仪器都"看得见摸得着"，集成系统里一切耦合都靠波导与倏逝场；分立腔长半米（FSR = 300 MHz），微环腔径 100 μm 却能靠超低损耗做到等效光程数米（FSR = 10 GHz 但 finesse 百万级）——同样的物理公式，落到不同量级，长出了不同的物种。

硅光的死结与三条绕行路线

硅是电子芯片的霸主，却是光子的差生：间接带隙（3.3 节的结论），复合发光效率低七个数量级，做不了激光器。绕行路线三条，各有拥趸：

路线一：异质集成（III-V on Si）。把 InP/GaAs 增益材料直接"嫁接"到硅光芯片上——晶圆键合或低温外延。性能最接近分立激光器（功率毫瓦到几十毫瓦、线宽 kHz 级），Intel 与全球多家代工厂已量产硅光收发模块用的异质集成激光器。代价是工艺复杂、良率爬坡慢。路线二：混合封装（外置激光器 + 光纤/倒装耦合）。激光器仍是独立芯片，装到硅光芯片旁边——"先用起来"的现实主义路线，当前商用产品的主流；缺点是耦合损耗与体积。路线三：硅上非线性激光（拉曼/参量/频率梳）。硅本身不发光但非线性强：用外部泵浦在硅波导里做拉曼激光、光学参量振荡，或以氮化硅（Si₃N₄，无吸收、超低损耗）微环做克尔光频梳（2018 年后大爆发，每秒百 GHz 齿距的"光频尺"已进相干通信与双梳光谱）。此路线出的是"相干非线性光源"，与增益型激光器互补。

三条路线共同的物理基础在第 4、5 章：波导里的增益（速率方程不变，模体积与重叠因子变了）、微腔的纵模（FSR = c/2πnR，微环腔径 100 μm、n = 2.4 时 FSR ≈ 200 GHz）、以及克尔非线性（自相位调制造梳）。公式没换，参数换了量级——这就是集成光子学的读法。

微环腔：把谐振腔物理推到新参数区

微环/微盘谐振腔是集成光子学的"万能积木"：直径几十到几百微米的光波导环，光在环内循环，只有满足周长整数倍的波长谐振。三个量级变化值得对照记忆：

光子寿命微秒级意味着"一个光子在几毫米的环里跑出一百多公里"——第 1 章的相干长度概念在这里被极限化：片上光源无需长腔即可获得窄线宽（外腔窄线宽激光器的集成版）。高 Q 同时是把双刃剑：功率密度极高（自加热、双光子吸收、自由载流子吸收在硅环里构成非线性迷宫），热调谐（每开几 GHz 的折射率敏感）成为标配套路——6.1 节热管理的逻辑在片上换了个名字（热光系数 vs 热透镜），"热"依然是集成光子的头号对手。

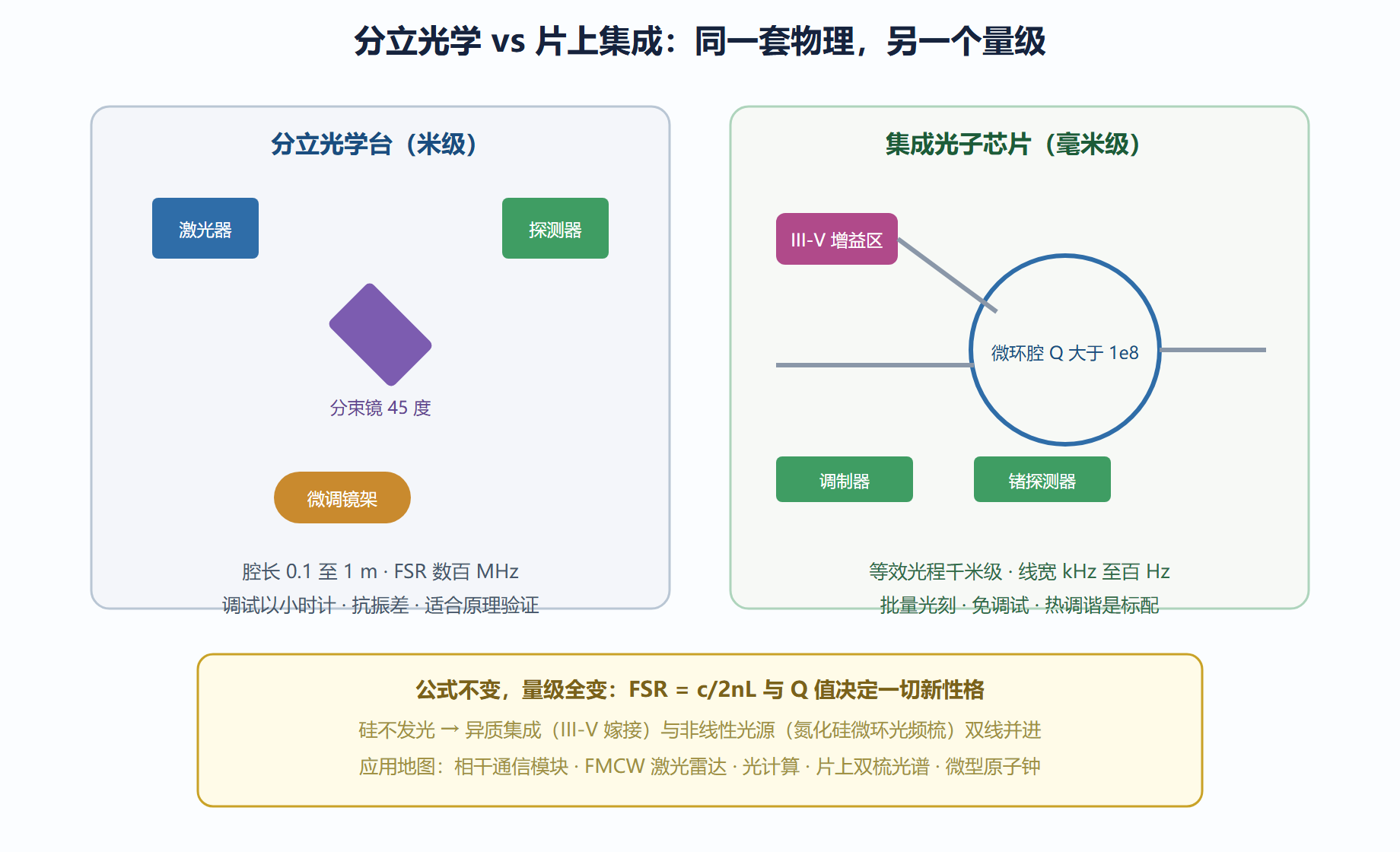

图：分立光学台与片上集成光路的对照

应用地图与冷思考

集成光子的商业化落点按成熟度排：相干通信模块（800G/1.6T 光模块的硅光集成收发，异质集成或外置光源，已大规模量产）；FMCW 激光雷达（调频连续波 + 片上相干探测，测速测距一体、抗干扰强——微环调谐 + 光频梳是核心部件，量产中）；光频梳与双梳光谱（氮化硅微梳把傅里叶光谱仪缩到指甲盖，气体检测与光钟应用，快速成熟）；光计算/光子神经网络（马赫-曾德尔干涉仪阵列做矩阵乘法，原理演示火热，功耗与精度优势尚在论证）；片上原子钟（集成光钟路线，瞄准 GPS 拒止环境的授时，属前沿工程）。

冷思考两条。其一，集成不是万能：高峰值功率超快放大、大能量脉冲（第 4 章的主场）在片上没有对应物——非线性与热把功率天花板压得很低，固体与光纤在能量轴上依然独占。其二，激光物理的"老三样"（阈值、模式、热）在片上换装重逢：微环激光器的阈值电流、单模性（高 FSR 便于单模但增益区更短）、热调谐功耗，全都是第 2、6 章公式的量级换算——学集成光子学，学的不是新物理，而是旧物理在新量级的"重跑"。

微环参数算例与 FMCW 数字

算例：微环腔的 FSR 与线宽。 氮化硅微环：半径 R = 100 μm，n_g（群折射率）= 2.0。FSR = c/(2πn_gR) = 3×10⁸/(2π×2×100×10⁻⁶) ≈ 240 GHz——恰好落在通信 C 波段栅格的可整除位置（240 GHz ≈ 2 × 120 GHz），这就是微环光频梳"齿距对通信"的由来。Q = 10⁸ 时腔线宽 δν = FSR/Q = 2.4 kHz，光子寿命 τ = 1/(2πδν) ≈ 66 ns——光子每纳秒绕环约 0.5 圈，一生跑出 20 m；Q 做到 10⁹（实验室已实现）则寿命微秒级、线宽百 Hz。毫米尺寸 + 微秒寿命，这就是 7.2 节开头"参数进另一个量级"的具体形状。

FMCW 的距离分辨率账。 FMCW 测距分辨率 ΔR = c/(2B)，B 为扫频带宽。微环调谐激光扫 4 GHz（约 3 nm 波长摆动），ΔR = 3×10⁸/(2×4×10⁹) ≈ 3.7 cm——达标车载需求（<5 cm）；扫 40 GHz 则 3.7 mm，进入成像级。扫频线性度决定拍频的锐度（非线性扫频直接糊化拍峰），因此调谐线性的校正电路与激光本身同等重要。这两个数字把 7.2 节应用地图里"FMCW 量产中"翻译成了可核对的工程量。

FAQ：两个问题

问：氮化硅为什么成了集成光子的"第二主角"？ 硅在 1550 nm 透明但非线性损耗（双光子吸收）限制腔功率，氮化硅带隙宽、无此限制，且传播损耗可做到 dB/m 以下——高 Q 微环、光频梳、窄线宽外腔几乎都长在氮化硅上。它与硅的分工：硅做探测器（锗硅）与高速调制，氮化硅做"纯光学"的高 Q 结构——材料分层是集成光子的隐形骨架。

问：片上激光器的阈值为什么用"阈值泵浦功率"衡量而固体激光器常说阈值反转？ 量纲跟着瓶颈走：片上增益区短（毫米）、模体积小，瓶颈在泵浦注入效率与增益长度，直接标泵浦功率最实用；固体增益区长、储能大，反转密度与腔损耗的竞赛更本质。同一物理（增益=损耗），两种工程表述——读规格表先看它用哪种口径。

本节要点回顾

• 硅间接带隙做不了激光，三条绕行路线：异质集成（性能最好）、混合封装（现役主力）、非线性光源（微梳异军突起）；
• 微环腔把腔物理推到新参数区：毫米腔径配 Q > 10⁸，光子寿命微秒级、冷腔线宽 kHz 以下、等效光程千米级；
• 集成光子的对手仍是"热"：热调谐标配，对应第 6 章热管理逻辑的片上翻版；
• 应用成熟度：通信模块 > FMCW 雷达 > 微梳光谱 > 光计算 > 片上光钟；能量型应用仍是分立系统的主场。
