8.4 参数测量与光路调试

8.4 参数测量与光路调试

本节摘要：不可测量即不可改进。本节给出四大类参数（功率、波长/线宽、脉宽、光束质量）的测量原理与误差来源，以及一台激光器从开箱到稳定出光的标准调试流程。核心思想：测量前先想清楚"这个仪器测的是哪个物理量、它自己引入了什么误差"，调试则按"安全 → 机械 → 光学 → 参数"的次序逐层验证。

前七节都在讲"激光器是什么"，这一节讲"怎么证明它是什么"。测量与调试是全册知识的实操总复习：功率计背后的探测器物理、F-P 谐振背后的腔理论、M² 仪背后的小节 5.1 公式——每台仪器都是前面某一章的实体化。

四类核心参数的测量原理

功率测量：热电堆功率计（吸收发热 → 热电势，宽谱、抗损伤，适合瓦级以上，响应慢秒级）与光电二极管功率计（光生电流，纳秒级响应，适合微瓦到毫瓦与噪声分析）。误差三源：波长响应校准（PD 在 1064 与 1550 nm 的响应度不同，选探头必须对波长）、探头损伤阈值（高功率要用大面积水冷探头，超短脉冲还要防"峰值损伤"——平均功率不超标但峰值直接打坏吸收层）、以及背反射（探头抛光面反射回激光器，半导体激光器的波长与功率会被这种反馈扰动，5° 倾斜接收是标准动作）。频率与线宽测量：波长计（F-P 或迈克尔逊干涉原理，分辨率 1 pm~0.1 pm，够定位谱线）测中心频率；线宽则分档——MHz 以上用扫描 F-P 直接看谱（自由谱区与精细度要匹配：FSR 2 GHz、finesse 200 时分辨率 10 MHz），kHz 以下用延迟自外差（光分两路，一路延迟数十公里光纤后拍频，拍频谱宽 = 2×线宽），Hz 级用循环外差或与更窄参考激光拍频。脉宽测量：纳秒以上示波器 + 快 PD 直接看（PD 带宽 ≥ 1/(脉宽) 的倒数带宽即可）；皮秒以下光电管跟不上，用自相关仪（把脉冲与自身延迟副本在非线性晶体里相关，相关迹宽 = 脉宽 × 系数，高斯 1.41）；飞秒要频率分辨光学门（FROG/SPIDER）才能同时还原相位与啁啾——4.3 节"变换极限"的验证工具。光束质量 M²：沿传播方向取多点（束腰两侧各至少 5 个瑞利长度内），拟合成 5.1 节的双曲线反推等效束腰与发散角——专用 M² 仪内置移动透镜自动完成，手动方案用刀口法逐点测光斑半径同样可行。

开箱调试的标准流程

调试的价值在次序：每一步验证上一层假设，跳步会让故障定位变成抽奖。标准流程如下。

1. 安全检查（6.3 节落地）：护目镜波长/OD 匹配核对，光路高度不与坐姿视线平齐，束流终点陷阱就位，警戒区挂牌。
2. 机械基准：光学导轨水平与共轴，所有镜架预置到行程中段（留双向调节余量），激光器与光路的接口法兰固定。
3. 低功率指示光对轴：用 He-Ne 或弱化档位光沿设计光路逐镜自准直——每面镜子的反射光斑回到出射孔（双通验证），误差控制在光斑直径的 1/4 以内。
4. 主光上电：从最低工作电流/功率起步，确认出光位置与指示光重合，再逐级升功率；每级停留观察（功率漂移、模式形态、异响异味）。
5. 模式与参数验证：扫描 F-P 看纵模（单模/多模/跳模），光束分析仪看横模与 M²，功率计记录输入-输出曲线并与规格核对（阈值、斜率效率——2.4 节的读曲线诊病法在此兑现）。
6. 长期稳定性观察：满功率运行 30 分钟以上，记录功率漂移曲线（热平衡判据：10 分钟内漂移 <2%）与模式漂移，确认热管理达标（6.1 节）再交付使用。

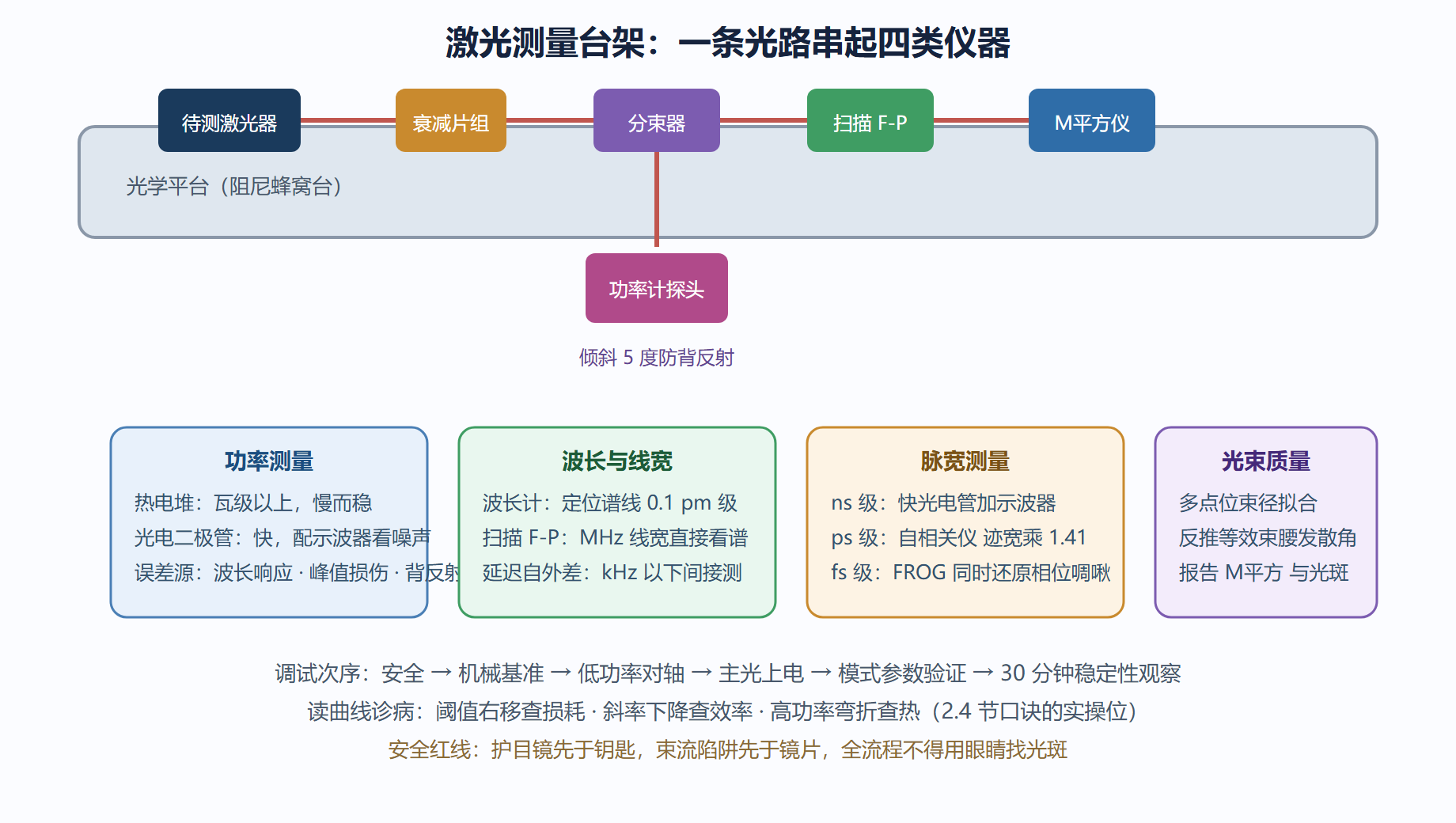

图：标准测量台架布局

测量中的常见坑与对策

坑一：功率计的"峰值陷阱"——飞秒放大器平均功率只有几瓦，但聚焦后峰值密度足以在吸收涂层打出白点（损伤后读数漂移且不可逆），正确做法是散射式探头或先大衰减。坑二：示波器带宽"虚高"——测 5 ns 脉冲用 100 MHz 带宽探头，上升沿 3.5 ns 把脉宽"测宽"约 30%，带宽换算（示波器带宽 × 上升时间 ≈ 0.35）要背下来。坑三：波长计不校准——长期使用后偏 1 pm 在精密光谱里就是 125 MHz 的错，定期用参考激光（稳频 He-Ne 或原子线）校准。坑四：M² 测量的"近场近视"——只测两个点的束径就拟合，束腰位置的估计误差把 M² 打对折；至少 5 个 z 点、覆盖束腰两侧 3 个瑞利长度，拟合才有意义。每个坑的共同解法一致：先算后测——测量前用公式预估期望读数，偏差超过 20% 先查仪器再查激光器。

全流程记录：验收一台 20 W 脉冲光纤激光器

把 8.4 节的方法串成一次真实验收的完整记录。静态核对：铭牌（20 W、1064 nm、MOPA、重频 11000 kHz）、附件（隔离器——光纤激光必须防回光、QBH 连接头、随动线缆）。安全层：护目镜 OD 6+ @ 1064 nm 核对；光路终点 30 W 级束流陷阱；警示灯接入。功率测量：20 ℃ 水冷功率计，先测探头损伤阈值是否覆盖本机（脉冲 1 mJ 级，探头标称 5 J/cm² 安全）；读数 20.4 W（超规格 2%，正常校准偏差内）。脉宽与重频：1 GHz 带宽示波器 + 200 MHz 光电管，设置 20 ns/80 kHz，实测脉宽 21.3 ns（+6.5%）、重频误差 0.1%——达标。M²：光束质量仪沿 z 取 12 点，拟合 M² = 1.28（规格 ≤1.5，达标）。光束圆度与指向：圆度 94%；指向稳定性（预热 30 分钟）<50 μrad。稳定性：满功率 60 分钟，功率漂移 1.2%（规格 <2%）——关键项通过。功能项：隔离器回光保护实测（人为遮断回收光，功率无跳变）、脉宽-功率联合曲线（20200 ns 五档各测三点，线性度 98%）。结论：全项通过，附验收数据表归档。整场验收 2.5 小时——流程占 70%，仪器占 30%；顺序执行保证任何一项超标都能立刻定位到"仪器、安装还是器件"三选一。

排错三案例速记

案例一："功率正常但加工变浅"——功率计在光路末端读数正常，但加工头内污染（保护镜片溅射物）让焦点功率掉了 15%。教训：测功点要尽量靠近使用点，"光源端正常"不等于"使用点正常"。案例二："M² 仪测不出束腰"——待测光经过大孔径光学系统时衍射条纹干扰拟合，改在更远场多点采集并开启高动态模式解决。教训：M² 测量对"干净的光学链路"有前提。案例三："示波器脉宽比规格宽 40%"——探头接地线过长引入振铃，弹簧接地针替换后读数恢复正常。教训：快沿测量中，接地方式与带宽同样重要。

FAQ：一个问题

问：没有专用仪器时，哪些参数能"土法"测到工程可用精度？ 脉宽：快光电管 + 常规示波器可到 5~10 ns 精度；波长：光谱仪 App 加已知参考线（He-Ne）做横轴校准，定位到 0.1 nm；功率：光电二极管加万用表（已知响应度）可做相对测量与趋势监测；M² 没有可靠的土法（必须多点拟合）。土法的边界要清楚——趋势与故障定位够用，验收与合规必须用正规测量。

本节要点回顾

• 功率测量三误差：波长响应、峰值损伤、背反射反馈；探头类型按功率量级与响应速度选；
• 线宽分档测量：扫描 F-P（MHz 级）→ 延迟自外差（kHz 级）→ 参考拍频（Hz 级）；脉宽分档：示波器 → 自相关（迹宽 ×1.41）→ FROG；
• M² 测量要 5 点以上覆盖束腰两侧 3 个瑞利长度，少点位拟合误差巨大；
• 调试六步次序不可跳：安全 → 机械 → 指示光 → 主光 → 参数验证 → 稳定性观察；每步验证上一步的假设。
