本节摘要：光子集成把分立的光学元件压进波导网络，借用半导体工业数十年积累的晶圆工艺，让仪器从"一间屋"缩到"一枚芯片"。对生物光子学，这不仅是便携化——它改写的是仪器可及性、植入式形态乃至批间一致性三条底层逻辑。

本节承接量子一节提出的工程视角，转向"体积与成本约束正在松动"这条线。读完你应当能拆解一片典型生物光子芯片的层级结构，并判断哪些功能适合集成、哪些暂时留在光纤那头。

先厘清一个容易误解的对比

很多人以为芯片化的意义是"小"，其实更本质的是复制性。自由空间光学台里每一台显微镜都是手工神殿：镜片间距、对准角度全靠工程师手感；而波导器件一次设计、千万次晶圆复制，通道间的相位一致性是刻在制造公差里的。当第 6 章苦心经营的光度学纪律被工艺本身接管一半，定量生物学的规模化才算有了物理基础。这也是为什么产业界宁可接受单片性能略逊于定制系统，也要推标准化平台。

核心机理：四层堆叠看懂一颗芯片

材料平台层：硅上的绝缘体最成熟——高折射率差带来紧凑弯曲半径，通信波段的激光器与调制器产业链完整；氮化硅以超低损耗接手可见光与近红外生物窗口；聚合物软材料牺牲部分性能换取与微流道的共形集成的方便。选择平台等于同时选择了光源兼容性与波长覆盖。

无源器件层：分束器、波导栅耦、阵列波导光栅承担"搬家后的一间光学台"。其中的明星是多模干涉结构与环形谐振腔——后者把滤波器缩进十几微米直径，直接支持片上光谱分析。

有源功能层：锗硅探测器实现单片集成接收；电光调制器把信号编码搬上光载波；可调谐激光与锁相能力让干涉测量塞进指甲盖。

生物接口层：与前不同，这一层向上对接湿润、柔软、有活性的世界——传感窗（倏逝场暴露区）、微流道、纳米孔阵列都在此。生物接口的质量往往决定整颗芯片成败，污损与气泡是不对称作战中最大的敌人。

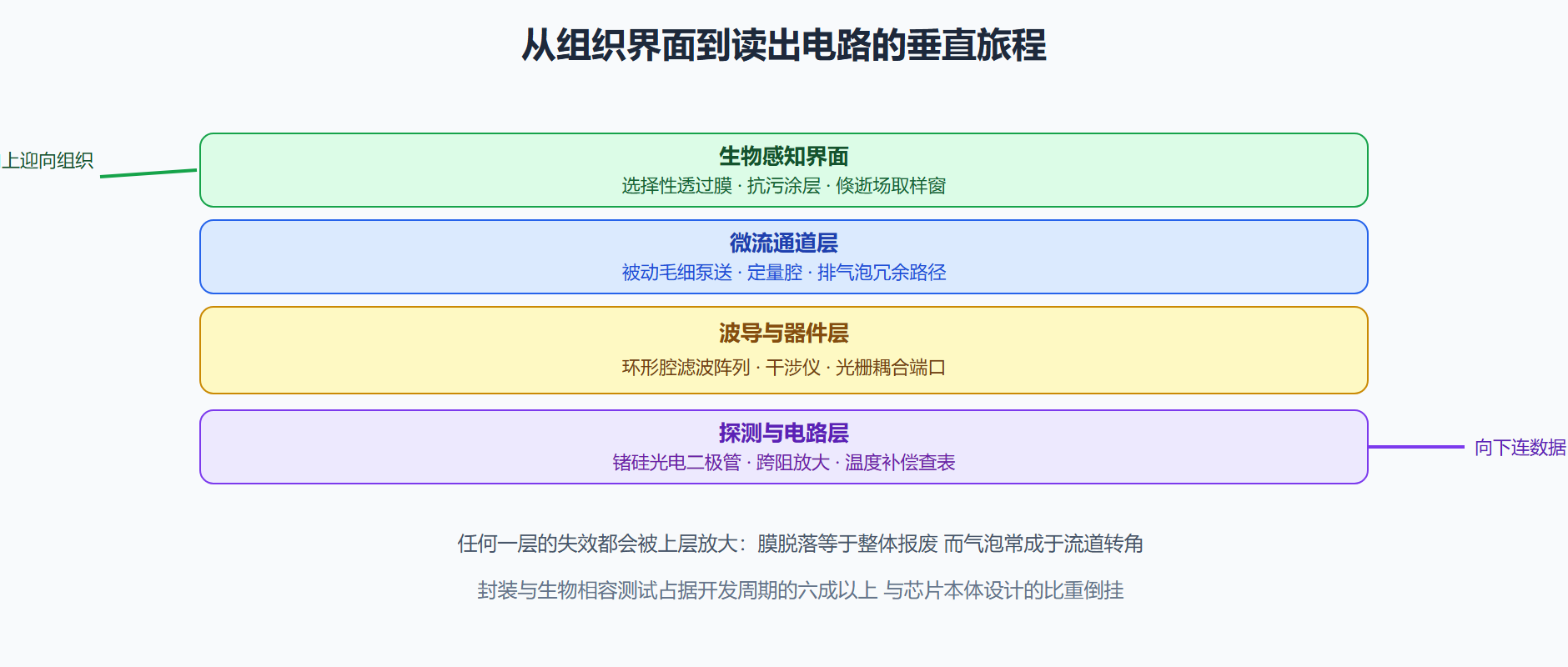

图 7-2 一颗植入式光子传感芯片的剖面层级

完整案例：一款可穿戴皮肤灌注监测贴片的孵化史

背景：烧伤科需要连续七天追踪创周微循环以预判感染窗口，现有激光多普勒设备笨重且昂贵，夜间监测基本空白。团队选择的路线是氮化硅光子集成加柔性封装。操作按里程碑推进。第一阶段概念验证：把环形谐振腔链用于表皮反射光谱的比色检测算法移植，证明指标与商用大设备的读数相关性达到零点八以上。第二阶段芯片定型：三层结构如上图布局，并把光电二极管直接做在同一晶圆背侧消除光轴对准公差。第三阶段包装工程：超过一半的实际工作量发生在这里——医用硅胶褶皱封装、隔离汗液的疏水膜、以及无线供电线圈的热管理逐项攻关。第四阶段临床旁证：与金标准经皮氧分压探头在二十名患者身上平行对照，并让护士完成七天佩戴的用户负担量表。

结果层面，整机重量不足五克，连续工作六天半后传感窗污染导致的漂移仍在校正算法覆盖范围内；感染预警窗口的中位数提前量约三十六小时。解读端的教训有三条值得给后来者划重点：其一，芯片设计阶段就必须和临床护理流程碰撞——敷料更换节奏决定了仪器必须防水而不是防尘，这个需求若到第三阶段才发现就得推倒重来；其二，批间一致性来自晶圆工艺而非后期标定，前期投入在版图验证上的时间是买回来的自由度；其三，数据处理放云端会拖慢报警时效，最终方案的滑动统计只保留三项极简特征在第 7.3 节意义上的轻模型内完成。变式方向：同款平台切换到新生儿黄疸的无创经皮胆红素趋势跟踪时，主要改造集中在感知界面的光谱段与对照曲线，芯片其余部分原样复用——这正是模块化带来的第二增长曲线。

工程实践要点

• 先画干扰预算再定架构：植入环境里的电磁噪声、体温波动、机械形变都要折算成等效光学扰动；
• 传感器防污策略要与介质匹配：血清蛋白、皮脂与黏液各有专属的表面化学对策；
• 无线链路的功耗账从第一天算起，射频部分常常吃掉整颗芯片一半的功率预算；
• 留出测量真值出口：任何小型化方案都应设计一个可与台式金标准并联比对的窗口期。

⚠️ 常见坑：用实验室干净水的表现推断体液场景——蛋白吸附会在四十八小时内重写芯片表面的光学常数。

💡 关键直觉：集成化改变的不是某一台仪器的强弱，而是"能被谁用、能放在哪、能跑多久"这三个问题的答案集。

光谱仪芯片化的现实进度

把台式光谱仪压进芯片是集成叙事里最具代表性的切片。目前的成熟度分布在三档：通信波段附近的干涉式微型光谱仪已经商用多年，主要服务工业过程监测；覆盖可见至近红外的片上傅里叶变换方案正处于平台验证期，靠可调谐微环阵列合成等效采样；号称单像素重建的计算型方案则多为论文阶段，其重构算法对噪声极其敏感。

生物测量对这三档的直接需求集中在嵌入成像系统的实时反馈：自适应光学需要一个够用的波前传感通道，多色荧光导航希望激发端实时监测光谱纯度。这些配角用途对性能的要求不高，恰好是微型光谱仪最先站稳的位置——读过临床一章的你应该不会惊讶：落地的规律同样是先当配角，再谋主角。

本节要点回顾

• 四层结构自下而上是材料、器件、生物接口与电路，接口层最容易翻车；
• 半导体工艺红利兑换为一致性与成本优势，而不是单点性能碾压；
• 封装与生物学验证占开发大头，排期要按真实权重而不是热情分配；
• 平台化的复用逻辑让第二款应用的开发成本断崖式下降。

下一站进入所有前沿话题里争议最多的一块：当人工智能开始替我们判读图像，可信度该如何建设。
