1.1 电学基本定律：欧姆与基尔霍夫

1.1 电学基本定律：欧姆与基尔霍夫

本节摘要：电压、电流是描述电荷行为的两个基本量，参考方向决定它们的正负号怎么读；欧姆定律约束单个元件上的伏安关系，基尔霍夫定律约束整个网络的连接结构。本节把这三条规律配上功率的正负号判读，再用一个配电柜实测案例走完全流程。它是全册一切计算的起点，也是第 2 章系统分析方法的公理来源。

从一次接反的表笔说起

凌晨两点，一个学员在实训室里给电阻箱两端并联了万用表，屏幕上跳出负的 4.7 V。他以为自己烧了表，慌忙断电。其实什么都没坏——只是红黑表笔接反了，而万用表忠实地报告了"参考方向与实际方向相反"。这个小插曲包含了本节要立起来的全部规矩：电流和电压都是带方向的物理量，没有约定方向的数值毫无意义；有了约定的方向，负号不是错误，而是信息。

很多初学者会在负号上反复栽跟头，根源是把"数值为负"当成"测量出错"。反过来讲，真正的高手恰恰利用负号工作：潮流计算里某支路功率为负，意味着实际传输方向与假设相反，这个信息本身就是诊断结论。所以本节第一件事不是背公式，而是把参考方向的规矩立牢。

一、三个基本量与参考方向

电流是单位时间通过导体横截面的电荷量，单位安培。规定正电荷定向移动的方向为电流的实际方向。金属导体里真实移动的是自由电子，方向与电流定义相反，但这不影响计算——我们按约定来就好。

电压是电场力把单位正电荷从一点搬到另一点所做的功，单位伏特。它天然是两点之间的量，说"某点电压"其实是省略了参考点的说法。

功率是单位时间内能量转换的量，单位瓦特。对一个二端元件，功率等于元件两端电压与流过电流的乘积。

麻烦在于，这三个量在做题之前你往往不知道真实方向。解决办法就是先随便指定一个方向作为参考方向，再按公式算——算出正数说明真实方向与你猜的一致，负数则相反。这里有一条全书沿用的判据：

记不住口诀没关系，记住图像就够了：顺着电流方向电位下降的是"用电器"，顺着电流方向电位被抬起来的是"源"。

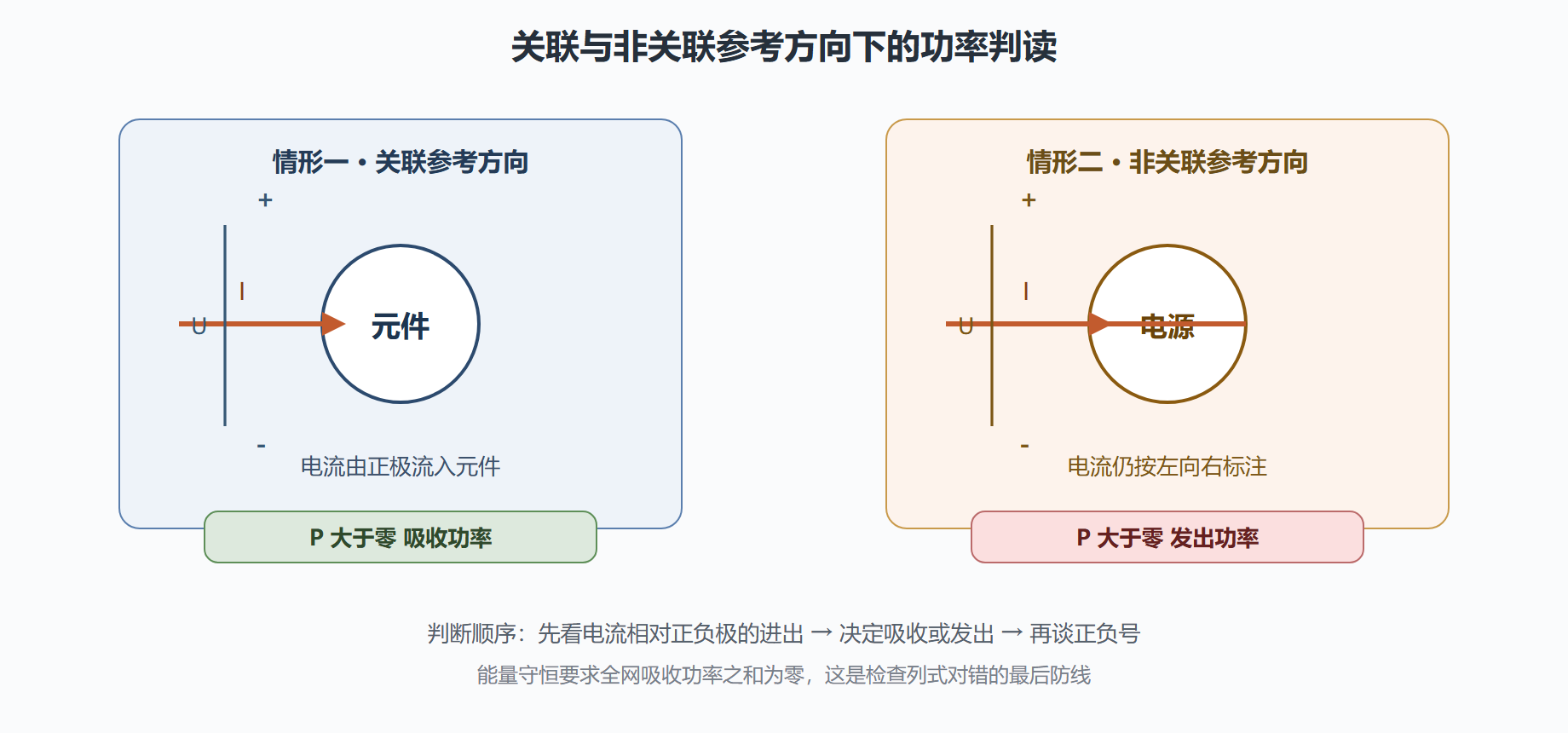

图：参考方向与功率判读标注示意

二、欧姆定律与其适用边界

欧姆定律说的是：一段导体两端的电压与流过的电流成正比，比例系数叫电阻。写成我们熟悉的 U 等于 I 乘 R。它成立的前提常被忽略——元件必须是线性的、参数不随温度电压变化的。钨丝灯泡冷态电阻只有十几欧，点亮后能到两百多欧，因为灯丝温度上千摄氏度；二极管更是从根本上非线性。所以工程上有句老话：拿到一个器件先问它的伏安特性是不是一条直线，再决定能不能用欧姆定律直算。

导电材料的电阻还可以从几何尺寸推出来：R 等于电阻率乘以长度除以截面积。这条关系解释了大量现场现象——为什么长距离输电要用高压（同样的输送功率下电流小，线路损耗 I 方乘 R 就小）、为什么大电流母排要做得很宽很厚、为什么铝线要比铜线粗一号才能顶替同样载流量。

还有一个常考的变体是电导 G，它就是电阻的倒数，单位西门子。在节点方程里用电导常常让系数排列更整齐，第 2 章会再见到它。

三、基尔霍夫两条定律

如果说欧姆定律管"元件内部"，基尔霍夫定律就管"元件之间"。

KCL（电流定律）：任一瞬间，流入任一节点的电流代数和为零。本质是电荷守恒——节点不囤积电荷，进来多少就得出去多少。它不仅适用于肉眼可见的焊接点，也适用于一块芯片这样的"广义节点"：芯片所有引脚电流之和理论上应为零，所以主板设计里常用它核查电源引脚与地引脚电流是否配平。

KVL（电压定律）：任一瞬间，沿任一闭合回路绕行一周，各段电压的代数和为零。本质是能量守恒——电荷绕一圈回到原点，电位必须回来。用它的关键是先定绕行方向，遇到电压降记正、电位升记负（或者统一相反），不能中途换规则。

两条定律合起来给出求解电路的全部骨架：n 个节点有 n 减 1 个独立 KCL 方程， b 条支路配合网孔数可以列出足够的独立 KVL 方程。剩余的空缺由每个支路自己的伏安关系（多数情况下就是欧姆定律）补齐。这套"元件约束加拓扑约束"的双层结构，比任何单个公式都更值得内化——后面每一章的电路推导都只是在这个框架上做不同形状的代数变换。

四、案例：实训柜限流回路的完整核算

背景是一台 24 V 直流的电工实训柜，要在面板上加装一串指示灯，厂家样本写着额定电压 2.0 V、额定电流 15 mA 的红色 LED。如果直接把 LED 接到 24 V 上，瞬间过流就会让它永久失效，所以必须串联一只限流电阻。这一步背景明确了任务：让回路稳定工作在 15 mA。

操作分四步。第一步算电阻上分到的电压：24 V 减去 LED 的 2.0 V，剩 22 V 由电阻承担。第二步用欧姆定律求阻值：22 V 除以 0.015 A，约等于 1467 欧，取标准序列 E24 里最接近的 1.5 千欧。第三步核算功率：电流平方乘电阻，0.015 安的平方乘 1500 欧，约 0.34 W——这个数字决定了不能用普通的 1/8 W 或 1/4 W 贴片电阻，至少选 0.5 W 规格，留一倍余量。第四步复核实际电流：22 V 除以 1500 欧等于 14.7 mA，与目标值偏差不到百分之二，方案成立。

结果与解读同样重要。装好后实测 LED 两端电压 1.96 V，回路电流 14.9 mA，与手算吻合到第三位有效数字；电阻温升用热像仪看不明显。这说明两点：LED 在额定工况附近的压降确实接近标称值，欧姆定律的线性假设在这条链路上够用；功耗落在电阻预算之内，长期运行安全。反向验证也值得做一次——若误选了 1/4 W 电阻，按同参数运行半小时，外壳温度足以烫手指，寿命急剧缩短。

变式练习有三个方向。其一，把单颗 LED 换成三颗串联：电阻只承担 24 减 6 等于 18 V，阻值改为 1.2 千欧即可，但要注意 LED 参数离散性会让亮度略有差异。其二，改用 220 V 直流供电做演示实验：电阻将承担约十瓦级功耗，这时应换成电容限流或恒流源方案，纯电阻限流已不经济。其三，给回路增加一个开关管控制通断：开关导通电阻带来的额外压降在高电流场景不可忽略，需要把它计入 KVL 方程——这正是第 5 章电机驱动电路要处理的真实问题。

⚠️ 最常见的坑是在算完电阻阻值后就停手，忘了功率校核。电阻值对了而瓦数不够，短期没事、长期必坏，而且故障现象往往是"板上某个位置发黄变色"，很难一眼定位。

要点梳理如下：

• 电流电压必有方向：数值永远相对参考方向才有意义，负号是信息而不是事故。
• 功率正负读法：电流从正极进入算得的正功率是吸收，反之是发出。
• 欧姆定律有边界：线性、参数稳定的元件才可直接套用，灯丝和半导体都不满足。
• KCL 守电荷、KVL 守能量：加上元件自身的伏安关系，构成解电路的完整方程组。
• 设计后必须复算：阻值之外还要核对功率等级并预留余量，这是从解题走向工程的分水岭。

下一节我们把这个框架用到三种具体元件上，看看电阻以外的"惯性元件"是怎么改变电路性格的。
