1.3 电磁场基础：从库仑定律到麦克斯韦

本节摘要：电荷静止产生电场，运动产生磁场，变化时两者互相激发——这条主线由库仑、安培、法拉第接力完成，最终收进麦克斯韦方程组。本节不讲向量微积分的推导细节，而是把每条定律的物理图像、适用条件和工程后果讲清楚，并用一个配电室金属构件感应发热的真实案例收尾。它是理解第 5 章变压器电机与第 7 章干扰抑制的共同底座。

一段跨越六十年的接力史

1785 年库仑用扭秤测出两个静止点电荷之间的作用力规律：力正比于电量乘积、反比于距离平方，方向沿连线。这个平方反比的形式与万有引力如出一辙，暗示着"场"的观念呼之欲出——但当时人们的头脑里还没有场的位置，连法拉第本人都因为数学不好而被主流学界冷落。

转折发生在两个实验台上。1820 年奥斯特在课堂演示中偶然发现通电导线让旁边的小磁针偏转，电流居然有磁性；同年安培在几周内就给出了定量关系，并猜想磁性本身就是电流的表现。1831 年法拉第做了反向实验：变化的磁场能在回路里感应出电动势，发电机和变压器的原理从此落定。到这一步，电与磁各自的行为都有了定律，但它们如何互相转化还缺一个总纲。

补上总纲的人是麦克斯韦。他在 1860 年代把前人成果整理成一组对称优美的方程，并为了满足数学自洽加进了最后一块拼图——位移电流假设：不只是传导电流，变化的电场同样能产生磁场。这四个方程预言了一种以光速传播的波，赫兹后来用火花实验证实了它，无线电时代就此开启。回看这段历史你会发现一个值得玩味的模式：工程里的重大突破常常来自"把两条不相干的规律强行放在一起找对称性"，这个思路在任何技术领域都好用。

四条方程各自的管辖范围

第一条讲静电的来源：穿过任一闭合面的电通量等于面内包围的电荷量。它的实用推论是屏蔽原理——闭合金属壳内部的电场分布只取决于壳体边界，与外界无关。仪器外壳接地之所以能防静电干扰，根子就在这里。

第二条表明不存在孤立的磁荷：穿进任何闭合面的磁通必须等量穿出。所以你在图纸上永远画不出一根只有北极的磁铁，磁感线首尾闭合、无头无尾。变压器的铁芯就是把这种闭合的磁感线约束在自己身体里的容器。

第三条讲磁场怎么来：磁场沿任一回路的环量正比于回路链住的电流。直白地说，电流走到哪里，环绕它的磁感线跟到哪里；导线绕成密匝线圈后环内磁场叠加增强，这就是电磁铁的结构由来。

第四条讲变化磁场的逆效应加上麦克斯韦的补充：穿过回路的磁通发生变化时，回路里出现感应电动势，方向总是阻碍磁通的变化（楞次定律给了方向判据）；同时变化的电场也能像电流一样激发磁场。前者是发电机、变压器、无线充电的一切依据，后者是电磁波存在的逻辑前提。

这三条场性质的对照可以浓缩成一张速查图：

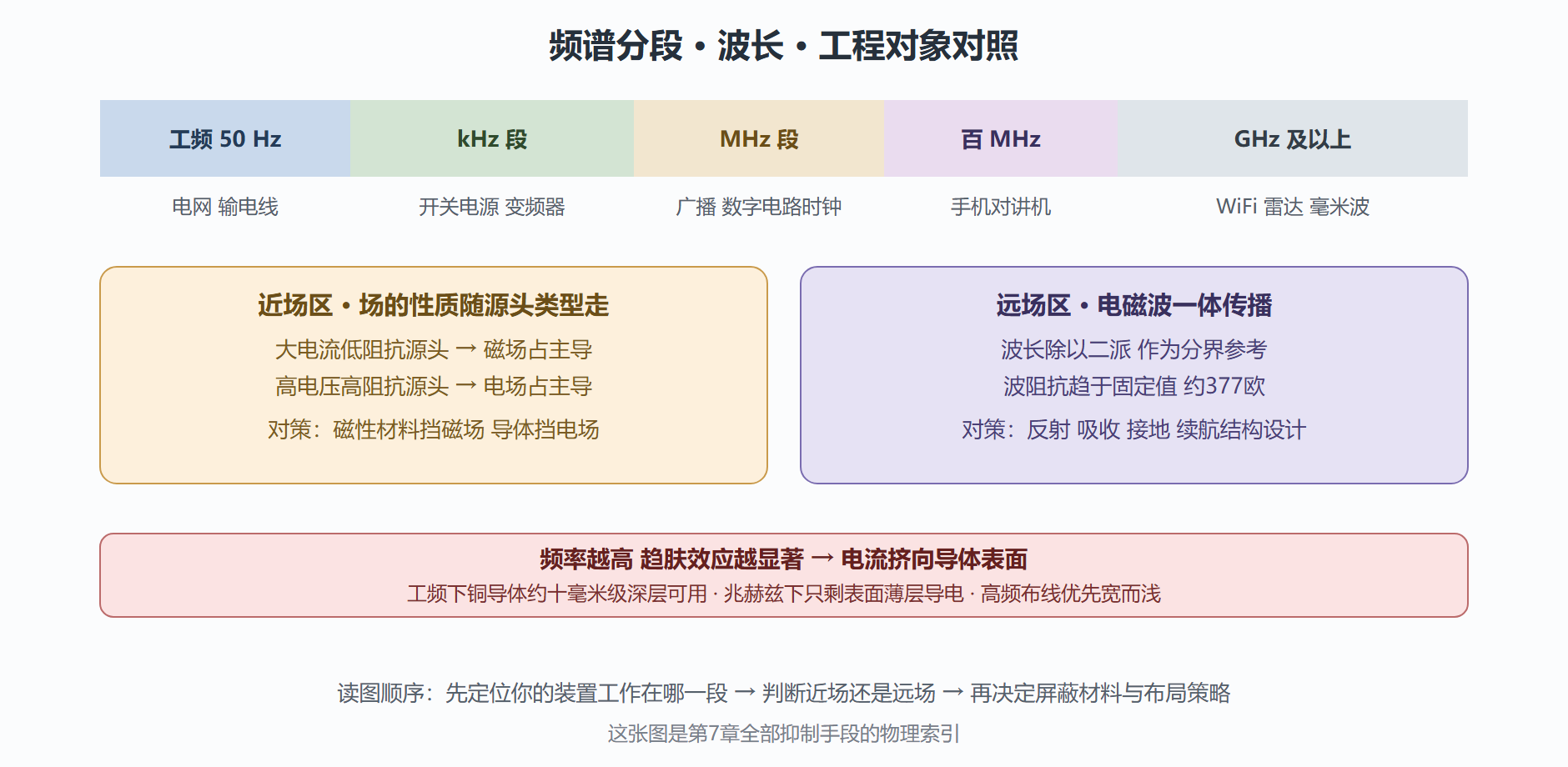

图：电磁频谱分段与近远场分界标注

把频谱条从左往右看一遍：50 赫兹的工频世界属于电机和输电线，几千到几十千赫兹属于开关电源与变频器，兆赫兹段是数字电路的主战场，再往上才是射频。电子电工课程里出现的每一种设备都能在这条带上找到座位。而图中横跨全带的"趋肤效应"值得单独强调：高频电流只在导体表层流动，意味着同一段铜线的交流电阻会数倍甚至数十倍于直流电阻——开关电源变压器为什么用多股绞线而不是单根粗线，答案就在这里。

案例：配电室金属护栏为什么会发烫

背景是一个厂房配电室改造项目。送电一周后，值班员发现电缆桥架下方的一根金属护栏用手摸明显温热，靠近柜体的那段尤其烫，而护栏本身既没接负载也没接电源，图纸上一查甚至是个孤立构件——它两端都悬空，没有构成任何回路。

操作环节按排除法进行。第一步用钳形表卡住护栏，零电流，确认不存在对地泄漏。第二步用交直流两用的霍尔探头沿护栏测空间磁场，发现紧邻电缆头的位置磁场强度是走廊背景值的四十多倍，且回路下方正好并行敷设着一大一小两根大电流馈线。第三步临时用绝缘垫把护栏与接地扁铁断开一处，温度上升趋势不变，进一步排除了接地环流。

结果是定性诊断成立：这是典型的交变磁场感应发热。馈线周围存在 50 赫兹的强交变磁场，护栏这类大块良导体虽然没接成电气回路，但磁场会在其内部感应出涡旋电流——涡流在自己的路径上自成闭合环路，焦耳热就地产生。离磁场越近的地方涡流密度越大，所以靠柜体那端最烫。这与常见的螺线管外面套铝环的课堂演示是同一机理，只是规模换成了工业级。

解读阶段要把害处和处理分开谈。危害层面，持续几十摄氏度的温升除了浪费电能，更麻烦的是加速了附近电缆绝缘老化；冬夏温差大的地区，这种结构件长期热胀冷缩还会松动机械连接。处理措施有三档可选：改变电缆排列方式让两根馈线的磁场尽量互相抵消（三相系统里把三根线紧贴着排在同一桥架内就是为此）；用开槽的办法切断涡流路径，很多母线槽支架上看到的纵向切缝就是这个用途；或者干脆把长直导体换成非导磁不锈钢或玻璃钢。本项目最终选择了三根电缆品字形紧凑排列加护栏局部开槽，复测温升降到室温加五度以内。

变式训练可以往三个方向推演。其一，同样的机理反过来利用就是感应加热——熔炼炉与电磁灶的线圈设计目标恰恰是把工件里的涡流做大做集中；其二，若空间里的磁场不是工频而是几十千赫兹的开关频率，趋肤深度大幅缩小，金属薄板反而因涡流集中表现出更强屏蔽效果，这构成了磁屏蔽选材的基础；其三，当怀疑某个不明构件异常发热时，先问三个问题：附近有没有大电流？构件是不是闭合成环？断开环路能否降温？这三连问就是本章知识点在检修现场的用法。

本节的收获打包如下：

• 四大定律各管一事：电场源于电荷，磁场源于电流，变化磁场生电场，变化电场生磁场。
• 楞次定律定方向：感应效果永远反对引起它的变化，这是判断一切感应现象方向的抓手。
• 近远场性质不同：近场看源头属性定主次，远场按平面波处理，对策完全不同。
• 趋肤效应改写电阻：频率越高电流越靠表皮，高频载流件要宽要浅要绞合。
• 涡流既是敌人也是工具：干扰时想办法开槽断路，加热时想办法聚能强化。

至此第一章的三站全部走完。手上的板子修亮了吗？带着这三节攒下的定律与元件知识，我们进入第 2 章——那里等着的是一套能把任何网络系统性解出来的方法论。
